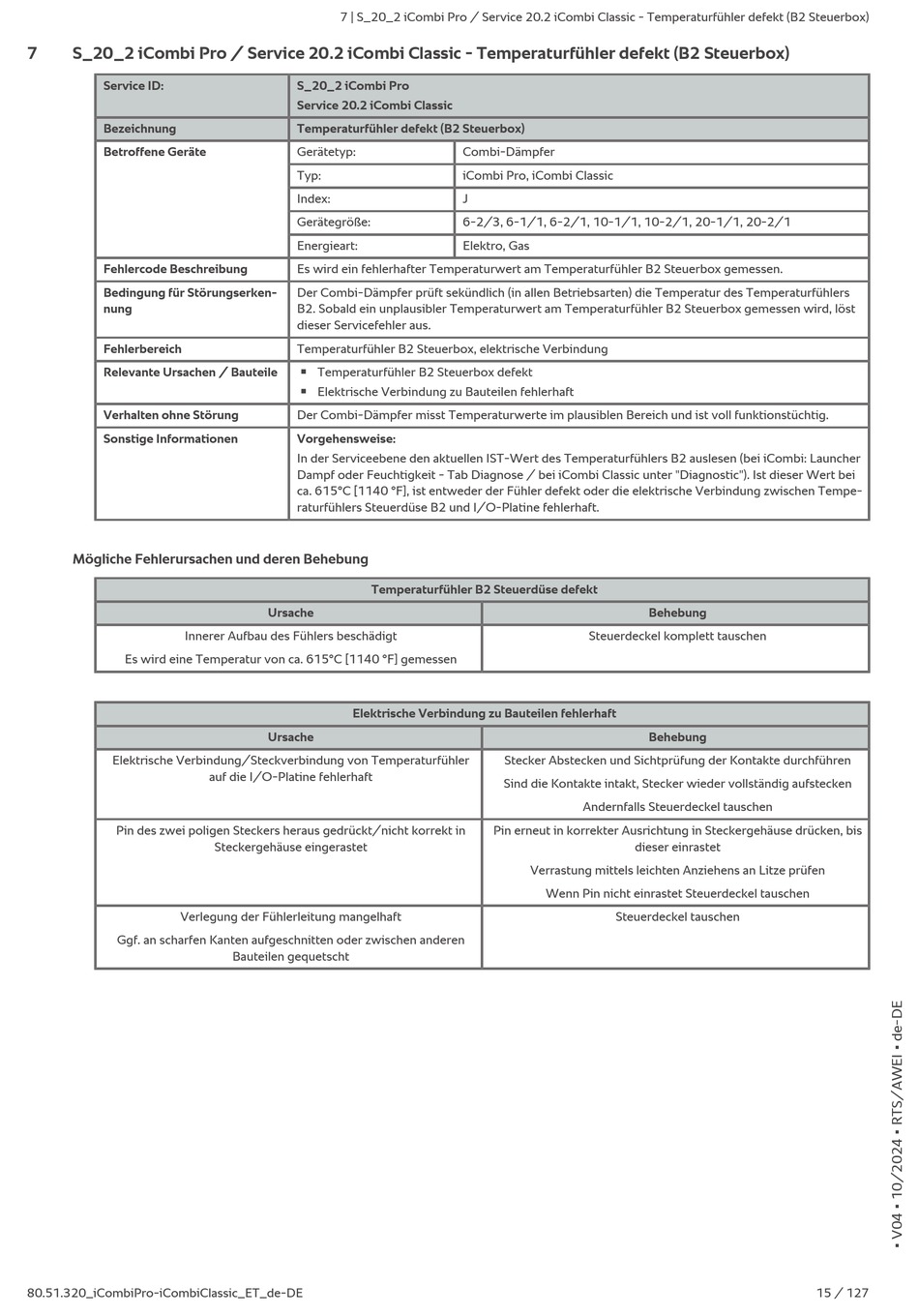

S_20_2 iCombi Pro / Service 20.2 iCombi Classic - Temperaturfühler defekt (B2 Steuerbox)
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Innerer Aufbau des Fühlers beschädigt
Es wird eine Temperatur von ca. 615°C [1140 °F] gemessen
Elektrische Verbindung/Steckverbindung von Temperaturfühler
Pin des zwei poligen Steckers heraus gedrückt/nicht korrekt in
Verlegung der Fühlerleitung mangelhaft
Ggf. an scharfen Kanten aufgeschnitten oder zwischen anderen
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
7 | S_20_2 iCombi Pro / Service 20.2 iCombi Classic - Temperaturfühler defekt (B2 Steuerbox)
S_20_2 iCombi Pro
Service 20.2 iCombi Classic
Temperaturfühler defekt (B2 Steuerbox)
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Es wird ein fehlerhafter Temperaturwert am Temperaturfühler B2 Steuerbox gemessen.
Der Combi-Dämpfer prüft sekündlich (in allen Betriebsarten) die Temperatur des Temperaturfühlers
B2. Sobald ein unplausibler Temperaturwert am Temperaturfühler B2 Steuerbox gemessen wird, löst
dieser Servicefehler aus.
Temperaturfühler B2 Steuerbox, elektrische Verbindung
Temperaturfühler B2 Steuerbox defekt
n
Elektrische Verbindung zu Bauteilen fehlerhaft
n
Der Combi-Dämpfer misst Temperaturwerte im plausiblen Bereich und ist voll funktionstüchtig.
Vorgehensweise:
In der Serviceebene den aktuellen IST-Wert des Temperaturfühlers B2 auslesen (bei iCombi: Launcher
Dampf oder Feuchtigkeit - Tab Diagnose / bei iCombi Classic unter "Diagnostic"). Ist dieser Wert bei
ca. 615°C [1140 °F], ist entweder der Fühler defekt oder die elektrische Verbindung zwischen Tempe-
raturfühlers Steuerdüse B2 und I/O-Platine fehlerhaft.
Temperaturfühler B2 Steuerdüse defekt
Ursache
Elektrische Verbindung zu Bauteilen fehlerhaft
Ursache
auf die I/O-Platine fehlerhaft
Steckergehäuse eingerastet
Bauteilen gequetscht
Combi-Dämpfer
iCombi Pro, iCombi Classic
J
6-2/3, 6-1/1, 6-2/1, 10-1/1, 10-2/1, 20-1/1, 20-2/1
Elektro, Gas
Steuerdeckel komplett tauschen
Stecker Abstecken und Sichtprüfung der Kontakte durchführen
Sind die Kontakte intakt, Stecker wieder vollständig aufstecken
Andernfalls Steuerdeckel tauschen
Pin erneut in korrekter Ausrichtung in Steckergehäuse drücken, bis
dieser einrastet
Verrastung mittels leichten Anziehens an Litze prüfen
Wenn Pin nicht einrastet Steuerdeckel tauschen
Steuerdeckel tauschen
Behebung
Behebung
15 / 127
