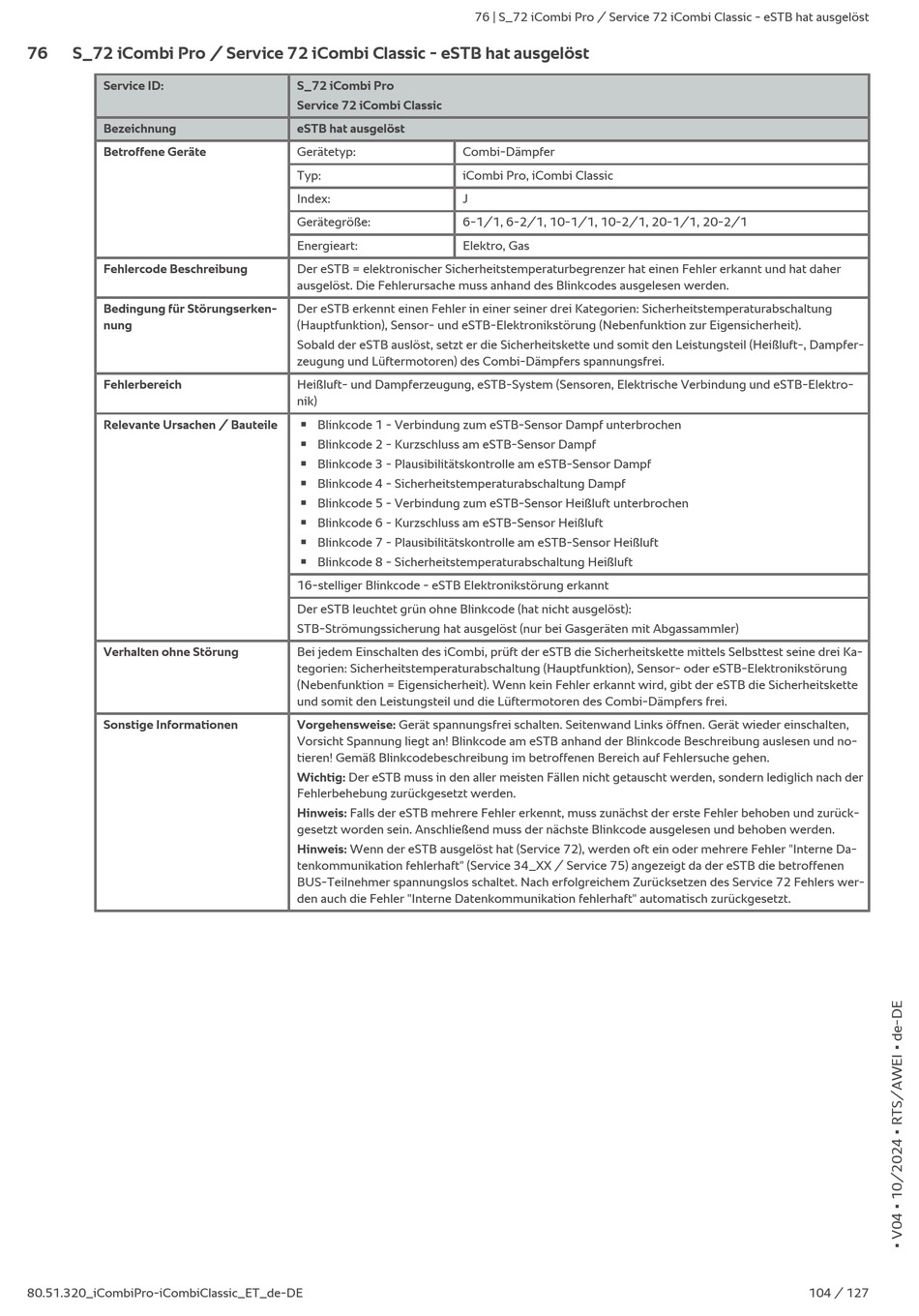

S_72 iCombi Pro / Service 72 iCombi Classic - eSTB hat ausgelöst
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
S_72 iCombi Pro
Service 72 iCombi Classic
eSTB hat ausgelöst
Gerätetyp:
Combi-Dämpfer
Typ:
iCombi Pro, iCombi Classic
Index:
J
Gerätegröße:
6-1/1, 6-2/1, 10-1/1, 10-2/1, 20-1/1, 20-2/1
Energieart:
Elektro, Gas
Der eSTB = elektronischer Sicherheitstemperaturbegrenzer hat einen Fehler erkannt und hat daher
ausgelöst. Die Fehlerursache muss anhand des Blinkcodes ausgelesen werden.
Der eSTB erkennt einen Fehler in einer seiner drei Kategorien: Sicherheitstemperaturabschaltung
(Hauptfunktion), Sensor- und eSTB-Elektronikstörung (Nebenfunktion zur Eigensicherheit).
Sobald der eSTB auslöst, setzt er die Sicherheitskette und somit den Leistungsteil (Heißluft-, Dampfer-
zeugung und Lüftermotoren) des Combi-Dämpfers spannungsfrei.
Heißluft- und Dampferzeugung, eSTB-System (Sensoren, Elektrische Verbindung und eSTB-Elektro-
nik)
Blinkcode 1 - Verbindung zum eSTB-Sensor Dampf unterbrochen
n
Blinkcode 2 - Kurzschluss am eSTB-Sensor Dampf
n
Blinkcode 3 - Plausibilitätskontrolle am eSTB-Sensor Dampf
n
Blinkcode 4 - Sicherheitstemperaturabschaltung Dampf
n
Blinkcode 5 - Verbindung zum eSTB-Sensor Heißluft unterbrochen
n
Blinkcode 6 - Kurzschluss am eSTB-Sensor Heißluft
n
Blinkcode 7 - Plausibilitätskontrolle am eSTB-Sensor Heißluft
n
Blinkcode 8 - Sicherheitstemperaturabschaltung Heißluft
n
16-stelliger Blinkcode - eSTB Elektronikstörung erkannt
Der eSTB leuchtet grün ohne Blinkcode (hat nicht ausgelöst):
STB-Strömungssicherung hat ausgelöst (nur bei Gasgeräten mit Abgassammler)
Bei jedem Einschalten des iCombi, prüft der eSTB die Sicherheitskette mittels Selbsttest seine drei Ka-
tegorien: Sicherheitstemperaturabschaltung (Hauptfunktion), Sensor- oder eSTB-Elektronikstörung
(Nebenfunktion = Eigensicherheit). Wenn kein Fehler erkannt wird, gibt der eSTB die Sicherheitskette
und somit den Leistungsteil und die Lüftermotoren des Combi-Dämpfers frei.
Vorgehensweise: Gerät spannungsfrei schalten. Seitenwand Links öffnen. Gerät wieder einschalten,
Vorsicht Spannung liegt an! Blinkcode am eSTB anhand der Blinkcode Beschreibung auslesen und no-
tieren! Gemäß Blinkcodebeschreibung im betroffenen Bereich auf Fehlersuche gehen.
Wichtig: Der eSTB muss in den aller meisten Fällen nicht getauscht werden, sondern lediglich nach der
Fehlerbehebung zurückgesetzt werden.
Hinweis: Falls der eSTB mehrere Fehler erkennt, muss zunächst der erste Fehler behoben und zurück-
gesetzt worden sein. Anschließend muss der nächste Blinkcode ausgelesen und behoben werden.
Hinweis: Wenn der eSTB ausgelöst hat (Service 72), werden oft ein oder mehrere Fehler "Interne Da-
tenkommunikation fehlerhaft" (Service 34_XX / Service 75) angezeigt da der eSTB die betroffenen
BUS-Teilnehmer spannungslos schaltet. Nach erfolgreichem Zurücksetzen des Service 72 Fehlers wer-
den auch die Fehler "Interne Datenkommunikation fehlerhaft" automatisch zurückgesetzt.
76 | S_72 iCombi Pro / Service 72 iCombi Classic - eSTB hat ausgelöst
