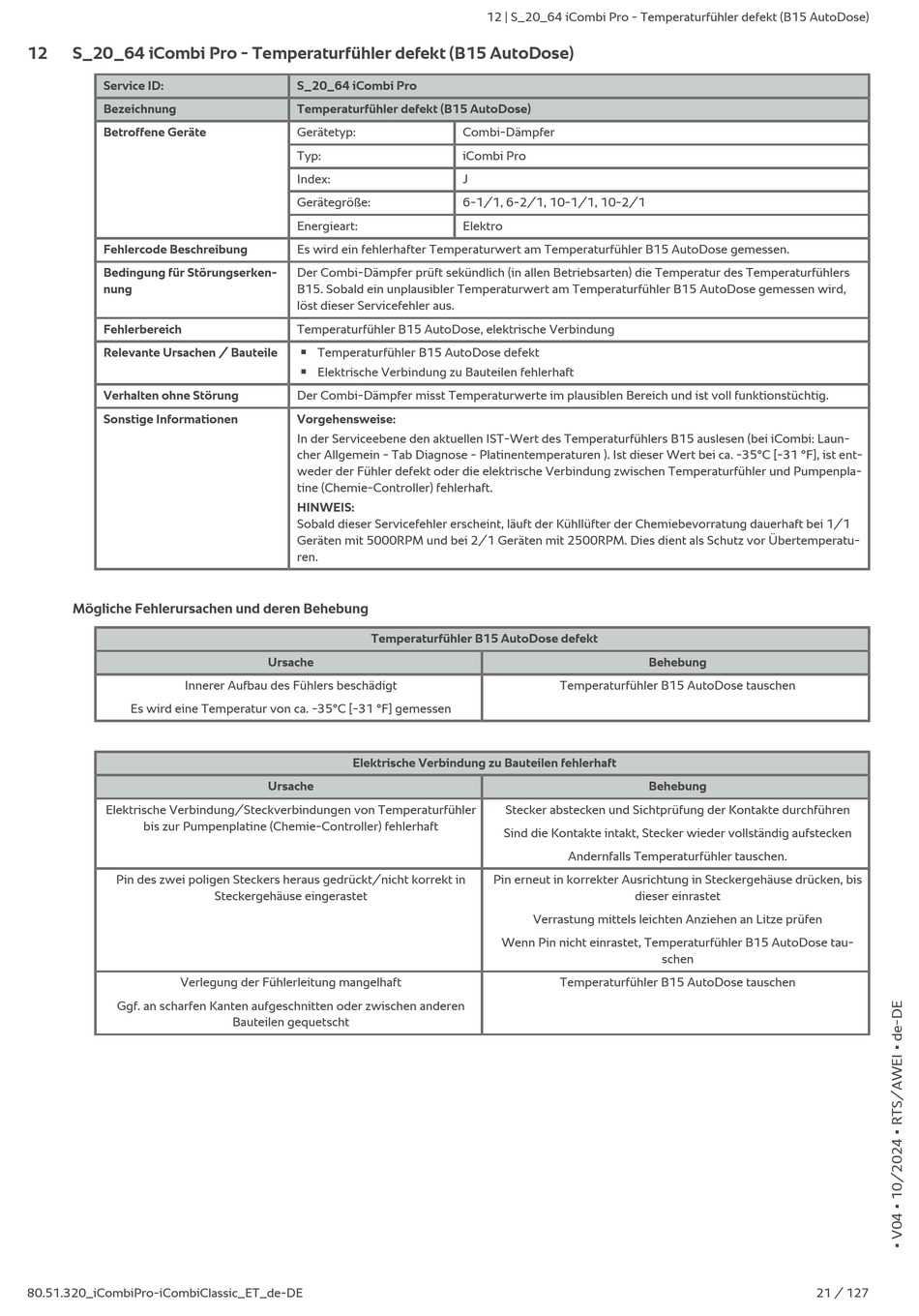

S_20_64 iCombi Pro - Temperaturfühler defekt (B15 AutoDose)
Service ID:
Bezeichnung
Betroffene Geräte
Fehlercode Beschreibung
Bedingung für Störungserken-
nung
Fehlerbereich
Relevante Ursachen / Bauteile
Verhalten ohne Störung
Sonstige Informationen
Mögliche Fehlerursachen und deren Behebung
Innerer Aufbau des Fühlers beschädigt
Es wird eine Temperatur von ca. -35°C [-31 °F] gemessen
Elektrische Verbindung/Steckverbindungen von Temperaturfühler
bis zur Pumpenplatine (Chemie-Controller) fehlerhaft
Pin des zwei poligen Steckers heraus gedrückt/nicht korrekt in
Verlegung der Fühlerleitung mangelhaft
Ggf. an scharfen Kanten aufgeschnitten oder zwischen anderen
80.51.320_iCombiPro-iCombiClassic_ET_de-DE
S_20_64 iCombi Pro
Temperaturfühler defekt (B15 AutoDose)
Gerätetyp:
Typ:
Index:
Gerätegröße:
Energieart:
Es wird ein fehlerhafter Temperaturwert am Temperaturfühler B15 AutoDose gemessen.
Der Combi-Dämpfer prüft sekündlich (in allen Betriebsarten) die Temperatur des Temperaturfühlers
B15. Sobald ein unplausibler Temperaturwert am Temperaturfühler B15 AutoDose gemessen wird,
löst dieser Servicefehler aus.
Temperaturfühler B15 AutoDose, elektrische Verbindung
Temperaturfühler B15 AutoDose defekt
n
Elektrische Verbindung zu Bauteilen fehlerhaft
n
Der Combi-Dämpfer misst Temperaturwerte im plausiblen Bereich und ist voll funktionstüchtig.
Vorgehensweise:
In der Serviceebene den aktuellen IST-Wert des Temperaturfühlers B15 auslesen (bei iCombi: Laun-
cher Allgemein - Tab Diagnose - Platinentemperaturen ). Ist dieser Wert bei ca. -35°C [-31 °F], ist ent-
weder der Fühler defekt oder die elektrische Verbindung zwischen Temperaturfühler und Pumpenpla-
tine (Chemie-Controller) fehlerhaft.
HINWEIS:
Sobald dieser Servicefehler erscheint, läuft der Kühllüfter der Chemiebevorratung dauerhaft bei 1/1
Geräten mit 5000RPM und bei 2/1 Geräten mit 2500RPM. Dies dient als Schutz vor Übertemperatu-
ren.
Temperaturfühler B15 AutoDose defekt
Ursache
Elektrische Verbindung zu Bauteilen fehlerhaft
Ursache
Steckergehäuse eingerastet
Bauteilen gequetscht
12 | S_20_64 iCombi Pro - Temperaturfühler defekt (B15 AutoDose)
Combi-Dämpfer
iCombi Pro
J
6-1/1, 6-2/1, 10-1/1, 10-2/1
Elektro
Temperaturfühler B15 AutoDose tauschen
Stecker abstecken und Sichtprüfung der Kontakte durchführen
Sind die Kontakte intakt, Stecker wieder vollständig aufstecken
Andernfalls Temperaturfühler tauschen.
Pin erneut in korrekter Ausrichtung in Steckergehäuse drücken, bis
dieser einrastet
Verrastung mittels leichten Anziehen an Litze prüfen
Wenn Pin nicht einrastet, Temperaturfühler B15 AutoDose tau-
Temperaturfühler B15 AutoDose tauschen
Behebung
Behebung
schen
