Weitere Informationen und Hinweise zur Montage entnehmen Sie bitte dem Projektiershandbuch 1FW3
(https://support.industry.siemens.com/cs/ww/de/view/60151497).
Lagerausführung
Hinweis
Ausführliche Informationen zur Inspektion, Wartung und Entsorgung entnehmen Sie bitte Kapitel 8 der Betriebsanleitung.
Tabelle 2
Lagerausführung
Merkmal
Baugröße
Gehäuseanbau
Lagertypen
Nachschmiervorrichtung
Lagergebrauchsdauer
Lagerfett
Zu Kapitel 5, Anschluss
Erdungsleiter anschließen
Schließen Sie den Erdungsleiter zusätzlich am Motorgehäuse an. Am Motorfuß befindet sich eine Erdungsschraube M16.
Schließen Sie beide Erdungsklemmen/Schutzleiter (Gehäuse und Klemmenkasten) an Erde an.
Anschluss Klemmenkasten

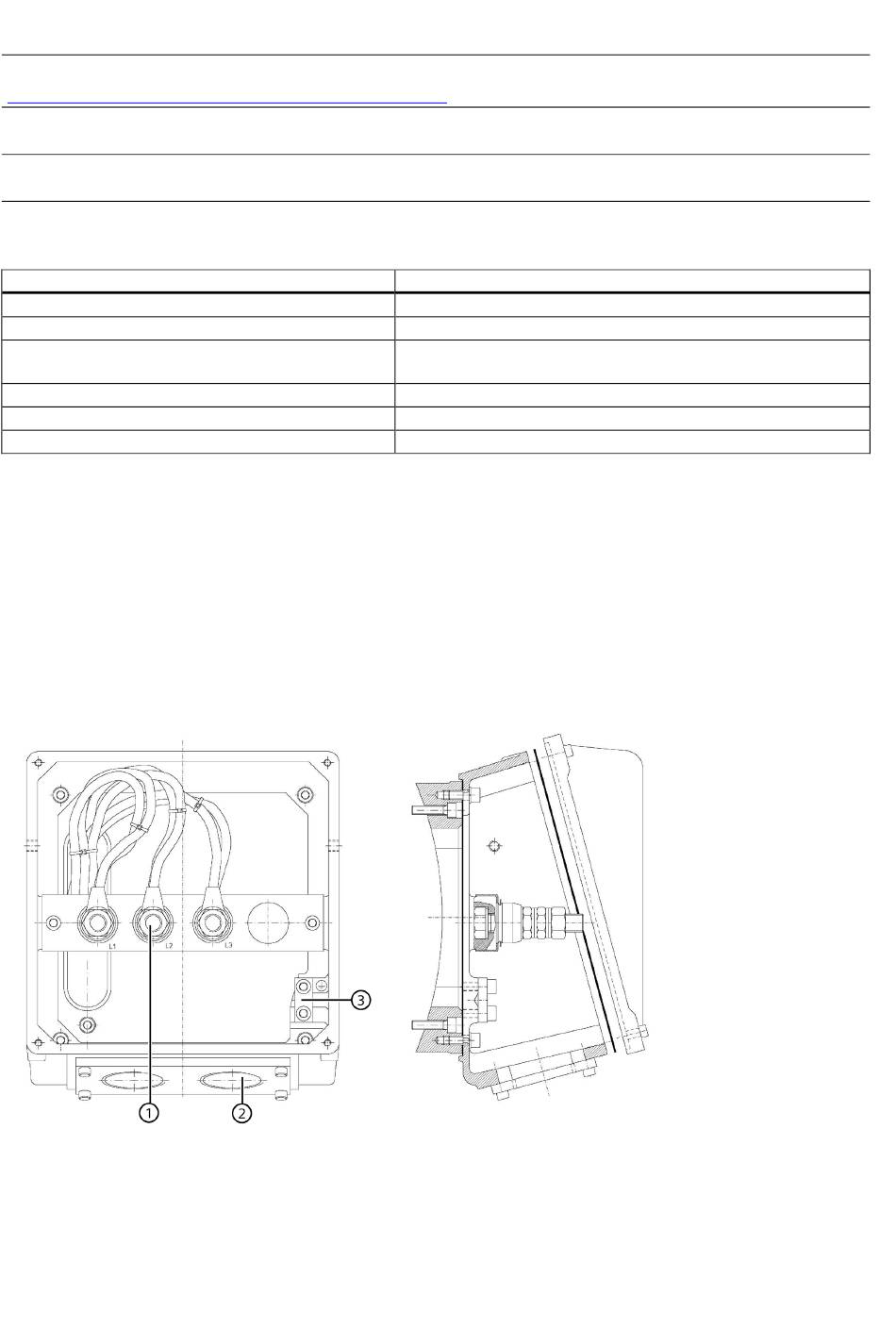

1FW3 AH400 Standardausführung: Klemmenkasten K 355 (nachfolgendes Bild)
Erdungsklemme 2 x M10
Anschlussbolzen M20 / Anziehdrehmoment 50 bis 55 Nm
Klemmkasten K 355
①
Anschlussbolzen M20
②
Kabeleinführung, Standard 2xM72x1,5 oder kundenspezifisch lt. Maßblatt
③
Erdungsbolzen M10
Option Klemmenkasten 1XB7700 ist in der BA 610.40300.02 beschrieben ist.
2
AH 400
IM B34
•
A – Seite: 61972 oder 16072
•
B – Seite: 61972 oder 16072
Standard über Schmiernippel
40.000 h (bei ordnungsgemäßer Nachschmierung)
Lagerfett
Ergänzungen zur Betriebsanleitung Komplett-Torquemotoren 1FW3, AH400
A5E53970858A AA, 08/2024
