KONFIGURACJA URZĄDZENIA
• Konfiguracja ROB-21 podzielona jest na dwie sekcje. Sekcja pierwsza obejmuje konfigurację
wejść (krańcówek), druga dotyczy trybu pracy i jest bezpośrednio powiązana z kanałem.

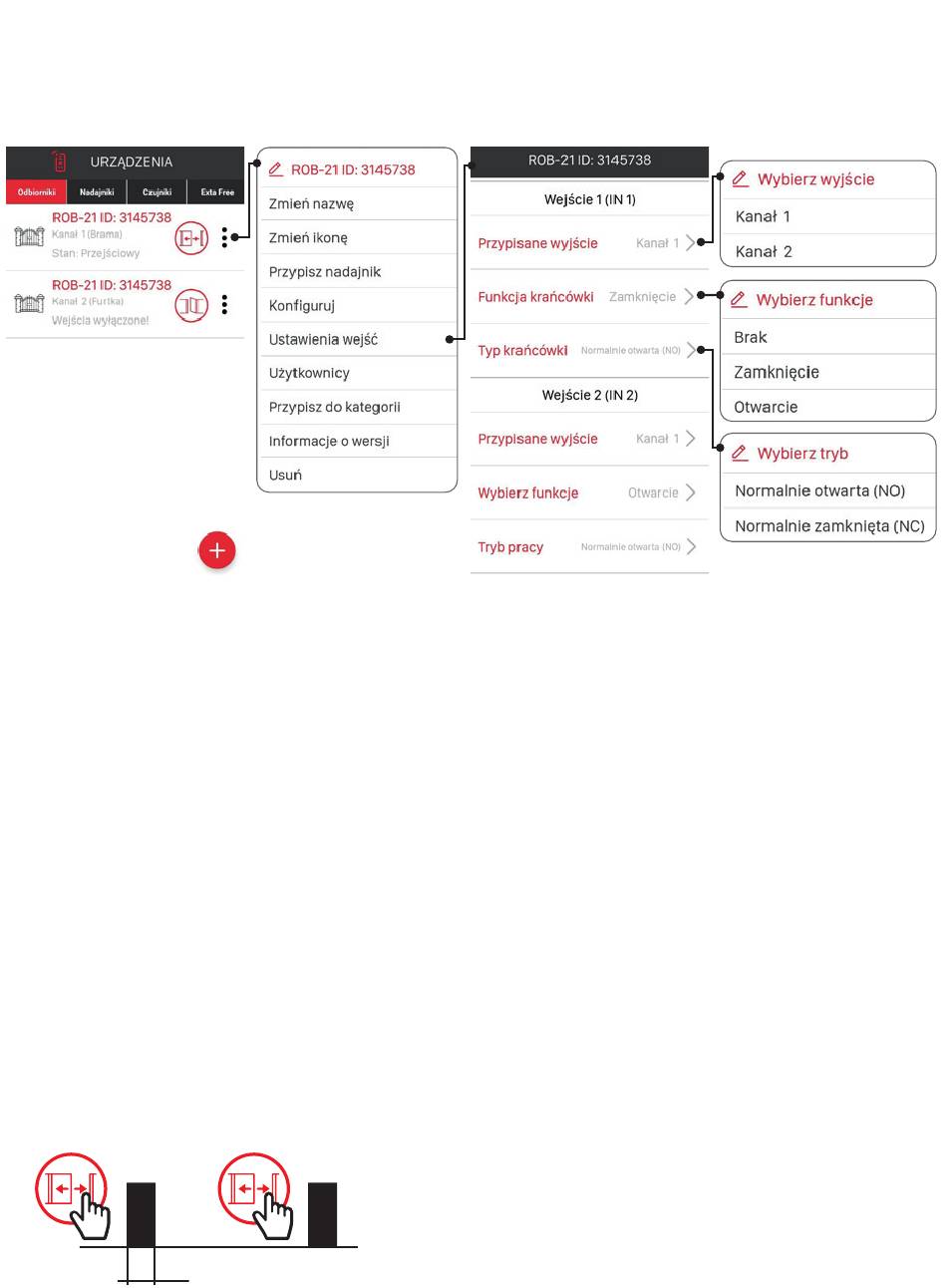

• W celu konfiguracji wejść należy z poziomu menu przejść do ekranu 'Ustawienia wejść'. Są to
ustawienia globalne dla całego odbiornika ROB-21.
KONFIGURACJA WEJŚĆ
Osobno konfiguruje się wejście IN1 oraz IN2. W odbiorniku ROB-21 do wejść podłącza się czuj-
niki krańcowe informujące o położeniu bramy / furtki.
Przypisane wyjście - parametr określa, do którego kanału jest przypisane dane wejście (czujnik
krańcowy):
• Kanał 1 lub Kanał 2.
Funkcja krańcówki – parametr określa jaką funkcję pełni krańcówka podłączona do danego
wejścia:
• Zamknięcie – krańcówka sygnalizuje zamknięcie bramy / furtki
• Otwarcie – krańcówka sygnalizuje otwarcie bramy / furtki
• Brak – krańcówka niepodłączona
Typ krańcówki – parametr określa rodzaj krańcówki podłączonej do danego wejścia:
• NO - krańcówka normalnie otwarta
• NC – krańcówka normalnie zamknięta
W celu zapisania ustawień należy nacisnąć przycisk ZAPISZ.
KONFIGURACJA TRYBÓW
Każdy kanał odbiornika ROB-21 może pracować w jednym z poniższych trybów pracy:
Tryb bramy
W trybie tym po naciśnięciu przycisku pilota lub przycisku z poziomu aplikacji generowany jest
impulsu o długości określonej przez parametr 'Czas impulsu'. Tryb stosowany jest do otwierania /
zamykania bramy – impulsowanie wejścia lokalnego w sterowniku bramy.
Długość impulsu: 0,1 ÷ 300 s
