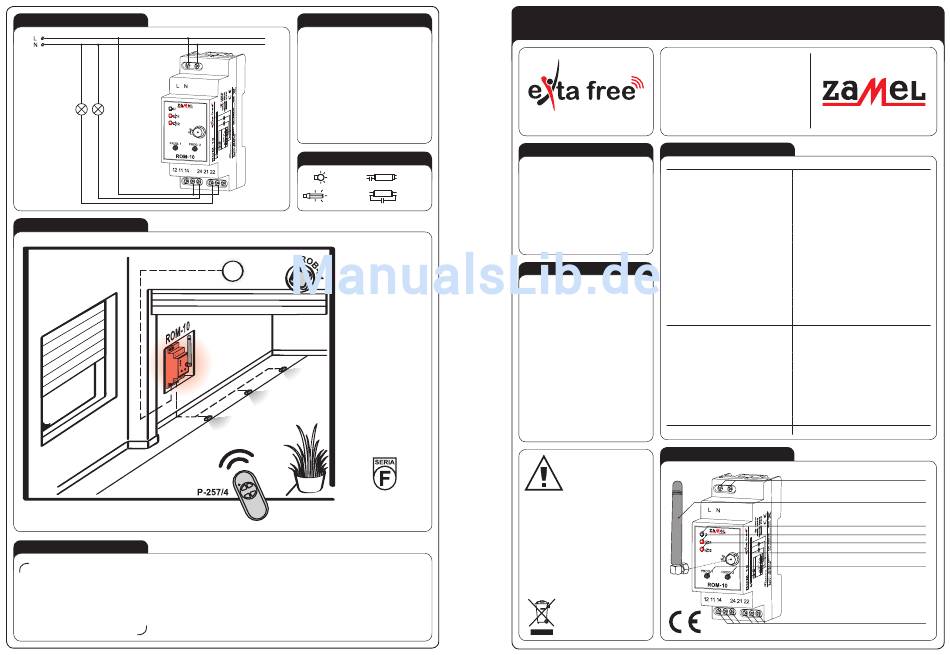

ANSCHLUSS
ANWENDUNG
GARANTIEKARTE
1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
Für dieses Produkt gilt eine Garantie von 24 Monaten.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
Stempel und Unterschrift des Verkäufers,
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
Verkaufsdatum
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
MONTAGE
1. Trennen Sie die Spannungsversorgung
über die Phasensicherung, den Schutz-
schalter oder den Trennschalter, so wie mit
entsprechenden Schaltkreis verbunden.
2. Stellen Sie mittels spezieller Messaus-
rüstung sicher, dass an den Anschluss-
kabeln keine Spannung mehr anliegt.
3. Verbinden Sie die Kabel gemäß Anschluss-
diagramm mit den Anschlüssen.
4. Befestigen Sie den ROM-10 auf einer
TH-35-Schiene.
5. Schalten Sie die Netzversorgung
wieder ein.
LEISTUNG
1000 W
500 W
250 W
375 W
Der modulare
Funkempfänger ROM-10
arbeitet als Empfänger
für die 4-Kanal-
Fernsteuerung P-257/4
(Beleuchtungssteuerung
vor und in Garage).
Zusätzlich kann die
Fernbedienung P-257/4
dazu verwendet werden,
den Funk-Tor-Controller
ROB-01/12-24V zu
steuern.
Die ZAMEL-Geräte, die mit
diesem Zeichen versehen
sind, können beliebig mite-
inander verwendet werden.
2-KANAL-FUNKEMPFÄNGER, MODULAR ROM-10
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
BESCHREIBUNG
Der modulare 2-Kanal-Funkempfänger
ROM-10 kann in Verteilern an der TH-35-
Eingangsanschlüsse (Versorgung): L, N
Schiene befestigt werden und kann über
jeden Sende des EXTA FREE-Systems
die Funksteuerung übernehmen. Am
Relaisausgang des Geräts kann jedes
elektrische System zur Durchführung von
Optische Anzeige für Spannungsversorgung: LED grün
Funksystemfunktionen
angeschlossen
werden (z. B. kabelgebundene EXTA-Hei-
mautomatisierung, Relais-Schütz-Syste-
me und andere).
EIGENSCHAFTEN
Maximale Anzahl der Fernbedienungen: 32
● Verwendung mit Wireless-Sendern
des EXTA FREE Systems,
● 2-Kanal-Funkempfänger auf
Optische Anzeige für Relaisstatus: 2 x LED rot
einer TH-35-Schiene in einem Vertei-
ler,
● fünf Betriebsmodi: einschalten,
ausschalten, monostabil, bistabil, Zeit,
● zwei Ausgangsrelais 8 A
(Umschaltkontakte),
● große Reichweite (bis zu 300 m),
● optische Anzeige für Spannungsver-
sorgung und Relaisbetrieb,
● Integrationsmöglichkeit für
kabelgebundene Steuerungssysteme
(z. B. EXTA-Heimautomatisierung),
● Anschlussmöglichkeit für Antenne
ANT-01, die nicht im Verteiler montiert
ist,
● Möglichkeit zur Erhöhung der Reich-
weite durch Zwischensender RTN-01.

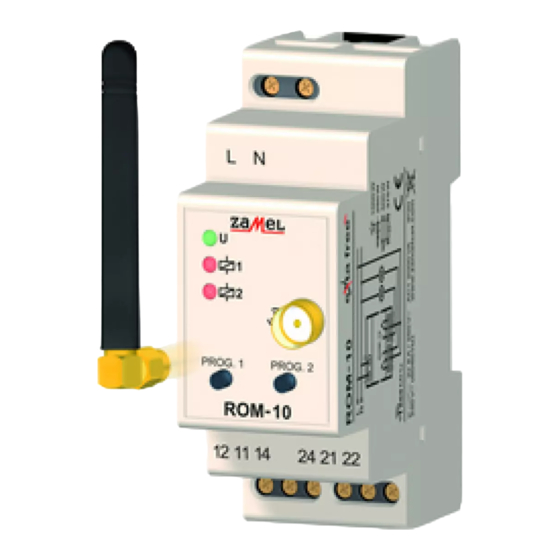

AUSSEHEN
Das Gerät wurde für die Einpha-
sen-Installation
entwickelt
und
muss gemäß den im jeweiligen
Land geltenden Normen installiert
werden. Das Gerät muss in Über-
einstimmung mit den Angaben in-
stalliert werden, die in dieser Be-
VORISCHT!
dienungsanleitung enthalten sind.
Installation, Anschluss und Steuerung müssen durch
qualifizierte Fachelektriker und in Übereinstimmung
mit den Service-Handbuch und den Gerätefunktionen
erfolgen. Beim Zerlegen des Gehäuses kann es zu
einem elektrischen Schock kommen und die Garantie
erlischt. Vor der Installation ist sicherzustellen, dass
die Anschlusskabel spannungsfrei sind. Für die Instal-
lation des Geräts ist ein Kreuzschlitz-Schraubendre-
her 3,5 mm erforderlich. Unsachgemäßer Transport
sowie unsachgemäße Lagerung und Verwendung
können zu Fehlfunktionen führen. In den folgenden
Fällen wird von einer Installation des Geräts abgera-
ten: Falls Geräteteile fehlen oder das Gerät beschä-
digt oder verformt ist. Bei Fehlfunktionen des Geräts
ist der Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
BEDIENUNGSANLEITUNG
ROM-10
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,55 W
Anzahl der Betriebsmodi: 5
Anzahl der Kanäle: 2
Übertragung: Funkfrequenz 868,32 MHz
Verschlüsselungsrichtung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Reichweite: bis zu 300 m im Freien
Zeiteinstellung: 1 s ÷ 18 Stunden (jede Sekunde)
2 x LED rot 12, 11, 14, 24, 21, 22
Relaiskontaktparameter: 2NO/NC 8A / 250V AC AC1 2000 VA
Umgebungstemperaturbereich: -10 ÷ +55
C
o
Querschnitt der Anschlusskabel: do 2,5 mm
2
Betriebsposition: frei
Gehäusebefestigung: TH-35-Schiene (gemäß EN 60715)
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: monomodulares Gehäuse (17,5 mm) 90 x 17,5 x 66 mm
Gewicht: 0,087 kg
Referenznorm: EN 60669, EN 60950, EN 61000
Eingangsversorgungsanschlüsse (L, N)
Optische Anzeige für Eingangsspannung:
Optische Anzeige für Status von Relais 1 (Kanal 1)
Optische Anzeige für Status von Relais 2 (Kanal 2)
Antennenanschluss
Programmiertasten (PROG 1, PROG 2)
Relaisausgangsanschlüsse (12, 11, 14, 24, 21, 22)
plik: inst_ext_de_rom-10 | modyfikacja: 29.09.2016
Antenne
