ZAMEL extra free ROP-01 Bedienungsanleitung

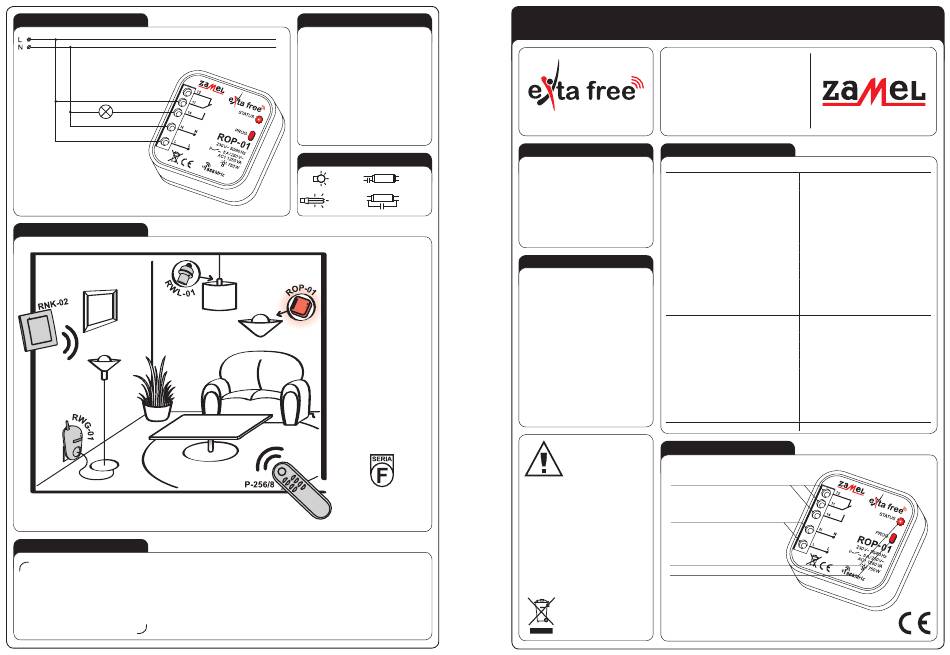

ANSCHLUSS
ANWENDUNG
GARANTIEKARTE
Für dieses Produkt gilt eine Garantie von 24 Monaten. 1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
Stempel und Unterschrift des Verkäufers,
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
Verkaufsdatum
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
MONTAGE
1. Trennen Sie die Spannungsversorgung
über die Phasensicherung, den Schutz-
schalter oder den Trennschalter, so wie
mit entsprechenden Schaltkreis verbunden.
2. Stellen Sie mittels spezieller Messausrüs-
tung sicher, dass an den Anschlusskabeln
keine Spannung mehr anliegt.
3. Verbinden Sie die Kabel gemäß
Anschlussdiagramm mit den Anschlüssen.
4. Installieren Sie den ROP-01 im Installati-
onsdose.
5. Schalten Sie die Netzversorgung
wieder ein.
LEISTUNG
750 W 500 W
250 W 375 W
Der 1-Kanal-Funkempfänger
ROP-01 ist ein Empfänger
der 8-Kanal-Fernsteuerung
P-256/8 und des
2-Kanal-Funksenders
mit Taste RNK-02
(Einschalten/Ausschalten
von Lichtquellen).
Die vorstehenden Sender
können auch den
Funk-Lichtschalter RWL-01
und den Fernsteuerungsan-
schluss RWG-01 steuern.
Die ZAMEL-Geräte, die mit diesem
Zeichen versehen sind, können
beliebig miteinander verwendet
werden.
1-KANAL-FUNKEMPFÄNGER ROP-01
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
BESCHREIBUNG TECHNISCHE DATEN
Funkempfänger werden als Un-
terputz- und Aufputzelemente in
Installationskabelkästen und als
Ansteuerungen direkt in Beleuchtungs-
vorrichtungen und sonstigen Empfängern
verwendet. ROP-01 ermöglicht den Betrieb
in 5 verschiedenen Modi (Einschalten,
Ausschalten, monostabiler Modus, bista-
biler Modus, Zeitmodus).
EIGENSCHAFTEN
● Verwendung mit Wireless-Sendern
des EXTA FREE-Steuerungssystems,
● 1 NO/NC-Ausgangsrelais (potentialfreie
Kontakte),
● Steuerung von Beleuchtung
und Heizung,
● einfache Installation in Ø60 mm
Anschlussdose,
● 5 Betriebsmodi: anschalten,
ausschalten, monostabiler Modus,
bistabiler Modus, Zeitmodus
(Ausschaltverzögerung),
● hohe Reichweite (bis zu 230 m),
● optische Betriebsanzeige,
● geringer Stromverbrauch, Möglichkeit
des Dauerbetriebs,
● Möglichkeit zur Erhöhung der Reichwei-
te durch Zwischensender RTN-01.
Das Gerät wurde für die Ein-
AUSSEHEN
phasen-Installation entwickelt
und muss gemäß den im jewei-
ligen Land geltenden Normen
installiert werden. Das Gerät
muss in Übereinstimmung mit
den Angaben installiert wer-
VORSICHT Relaisausgangsanschlüsse
den, die in dieser Bedienungs-
(12, 11, 14)
anleitung enthalten sind. Installation, Anschluss
und Steuerung müssen durch qualifizierte
Fachelektriker und in Übereinstimmung mit den
Service-Handbuch und den Gerätefunktionen er-
folgen. Die Demontage des Geräts führt zu einem
Eingangsversorgungsanschlüsse (L, N)
Verlust aller Garantieansprüche und kann zu einem
elektrischen Schock führen. Vor der Installation
ist sicherzustellen, dass die Anschlusskabel span-
nungsfrei sind. Für die Installation des Geräts ist ein
Kreuzschlitz-Schraubendreher 3,5 mm erforderlich.
Unsachgemäßer Transport sowie unsachgemäße
Lagerung und Verwendung können zu Fehlfunktio-
Optische Anzeige für Empfängerbetrieb
nen führen. In den folgenden Fällen wird von einer
Installation des Geräts abgeraten: Falls Gerätetei-
Programmiertasten
le fehlen oder das Gerät beschädigt oder verformt
ist. Bei Fehlfunktionen des Geräts ist der Hersteller
zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
BEDIENUNGSANLEITUNG
ZAMEL Sp. z o.o.
ROP-01
Eingangsanschlüsse (Versorgung): L, N
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,29 W
Anzahl der Betriebsmodi: 5
Anzahl der Kanäle: 1
Übertragung: Funkfrequenz 868,32 MHz
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Maximale Anzahl von Sendern: 32
Reichweite: bis zu 230 m im Freien
Zeiteinstellung: 1 s ÷ 18 Stunden (jede Sekunde)
Optische Anzeige für Senderbetrieb: rote LED
Relaisausgangsklemmen: 12, 11, 14
Relaiskontaktparameter: 1NO/NC 5A / 250V AC AC1 1250 VA
Anzahl der Anschlussklemmen: 5
Querschnitt der Anschlusskabel: bis zu 2,5 mm 2
Umgebungstemperaturbereich: -10 ÷ +55 o C
Betriebsposition: frei
Gehäusebefestigung: Anschlussdose Ø 60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: 47,5 x 47,5 x 20 mm
Gewicht: 0,043 kg
Referenznorm: EN 60669, EN 60950, EN 61000
