KONFIGURIEREN DES GERÄTS
• Die ROB-21-Konfiguration ist in zwei Abschnitte unterteilt. Der erste Abschnitt behandelt die
Konfiguration der Eingänge (Endschalter), der zweite betrifft die Betriebsart und steht in direk-
tem Zusammenhang mit dem Kanal.

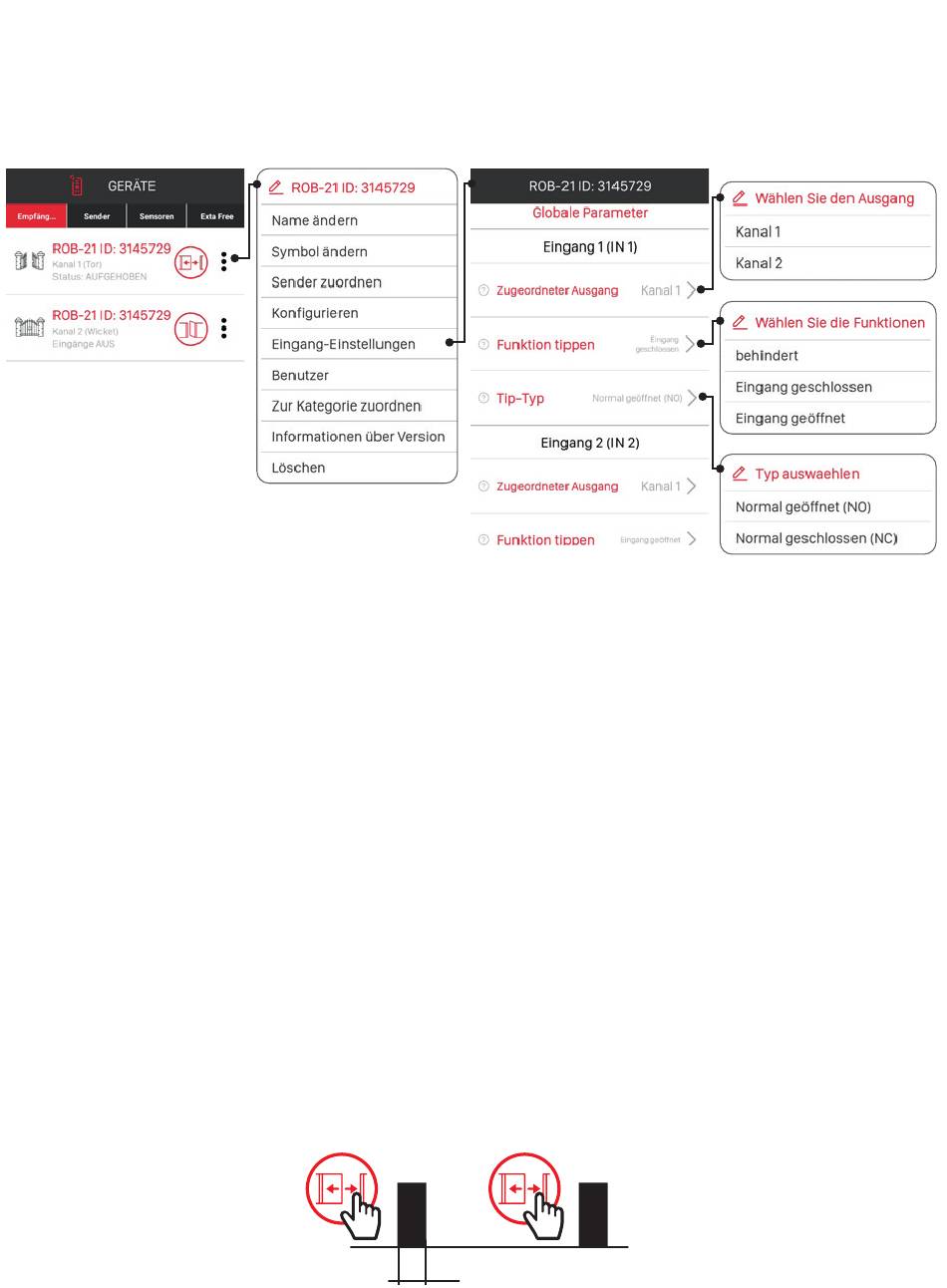

• Um Eingänge zu konfigurieren, gehen Sie in der Menüebene zum Bildschirm "Eingangsein-
stellungen". Dies sind globale Einstellungen für den gesamten ROB-21 Empfänger.
KONFIGURATION DER EINGÄNGE
Eingang IN1 und IN2 werden separat konfiguriert. Der ROB-21-Empfänger verbindet Endschalter
mit den Eingängen, die die Position des Tores/der Pforte anzeigen.
Zugewiesener Ausgang - der Parameter definiert den Kanal, dem der gegebene Eingang (End-
schalter) zugewiesen ist:
• Kanal 1 oder Kanal 2.
Endschalterfunktion - dieser Parameter definiert die Funktion des an den gegebenen Eingang
angeschlossenen Endschalters:
• Schließen - Endschalter signalisiert Schließen von Tor / Pforte
• Öffnen - Endschalter signalisiert das Öffnen des Tores / der Pforte
• Keine - Endschalter nicht angeschlossen
Typ des Endschalters - dieser Parameter bestimmt den Typ des Endschalters, der an den ge-
gebenen Eingang angeschlossen ist:
• NO - normal offener Endschalter
• NC - normal geschlossener Endschalter
Drücken Sie die Taste SPEICHERN, um die Einstellungen zu speichern.
KONFIGURATION DER BETRIEBSARTEN
Jeder Kanal des ROB-21-Empfängers kann in einer der folgenden Betriebsarten arbeiten:
Tor-Modus
In diesem Modus wird nach dem Drücken einer Taste der Funksender oder einer Taste aus der
Applikation ein Impuls mit einer durch den Parameter 'Impulszeit' definierten Länge erzeugt. Die-
ser Modus wird zum Öffnen/Schließen des Tors verwendet - Impulsgeben des lokalen Eingangs
an der Torsteuerung.
Impulslänge: 0,1 ÷ 300 s
