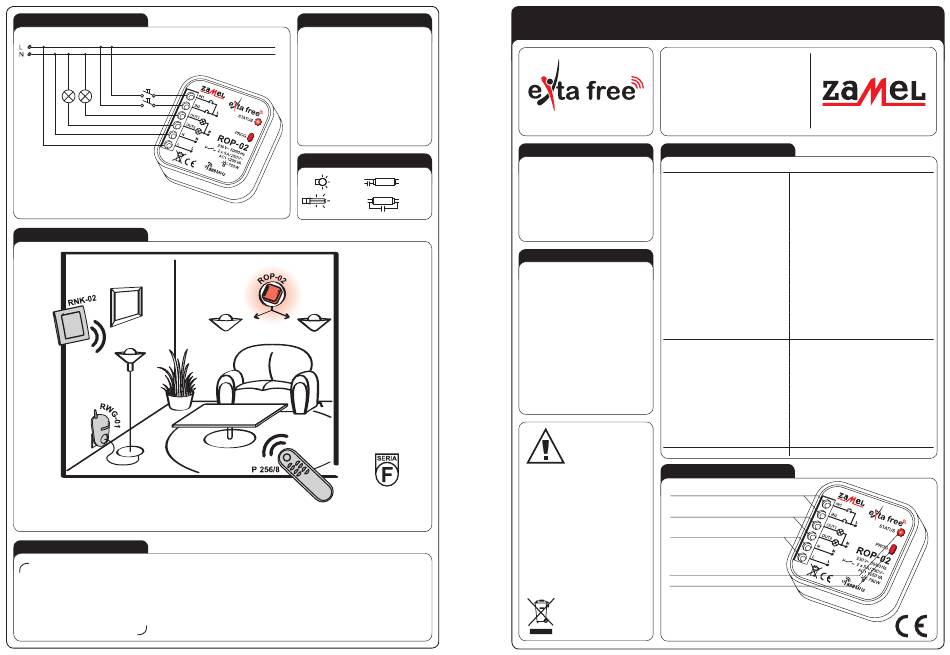

ZAMEL ROP-02 Bedienungsanleitung

ANSCHLUSS
ANWENDUNG
Der 2-Kanal-Funkempfänger ROP-01 ist ein Empfänger der 8-Kanal-Fernsteuerung
P-256/8 und des 2-Kanal-Funksenders mit Taste RNK-02 (Einschalten/Ausschalten
von Lichtquellen). Die vorstehenden Sender können auch den Fernsteuerungsan-
schluss RWG-01 steuern.
GARANTIEKARTE
Für dieses Produkt gilt eine Garantie von 24 Monaten. 1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
Stempel und Unterschrift des Verkäufers,
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
Verkaufsdatum
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
MONTAGE
1. Trennen Sie die Spannungsversor-
gung über die Phasensicherung, den
Schutzschalter oder den Trennschalter,
so wie mit entsprechenden Schaltkreis
verbunden.
2. Stellen Sie mittels spezieller Messausrüs-
tung sicher, dass an den Anschlusskabeln
keine Spannung mehr anliegt.
3. Verbinden Sie die Kabel gemäß
Anschlussdiagramm mit den Anschlüssen.
4. Installieren Sie den ROP-02
im Installationsdose.
5. Schalten Sie die Netzversorgung
wieder ein.
LEISTUNG
750 W 500 W
250 W 375 W
Die ZAMEL-Geräte, die mit diesem
Zeichen versehen sind, können
beliebig miteinander verwendet
werden.
2-KANAL-FUNKEMPFÄNGER ROP-02
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
BESCHREIBUNG TECHNISCHE DATEN
Funkempfänger werden als Unter-
putz- und Aufputzelemente in Installati-
Eingangsanschlüsse (Versorgung): L, N
onskabelkästen und als Ansteuerungen
direkt in Beleuchtungsvorrichtungen und
sonstigen Empfängern verwendet. ROP-
02 ermöglicht den Betrieb in 5 verschie-
denen Modi (Einschalten, Ausschalten,
monostabiler Modus, bistabiler Modus,
Zeitmodus).
EIGENSCHAFTEN
● Verwendung mit Wireless-Sendern des
EXTA FREE-Steuerungssystems,
● 2 Ausgangsrelais
(Spannungskontakte 230 V AC),
● Steuerung von Beleuchtung,
Optische Anzeige für Senderbetrieb: LED rot
Heizung etc.,
● einfache Installation in Ø60 mm
Anschlussdose, Eingangsanschlüsse (Versorgung) des Senders: OUT1, OUT2 - Spannungsausgang
● 5 Betriebsmodi: anschalten,
ausschalten, monostabiler Modus,
bistabiler Modus, Zeitmodus
Querschnitt der Anschlusskabel: bis zu 2,5 mm
(Ausschaltverzögerung),
● hohe Reichweite (bis zu 230 m),
● optische Betriebsanzeige,
● geringer Stromverbrauch, Möglichkeit
des Dauerbetriebs,
● Möglichkeit zur Erhöhung der Reichwei-
te durch Zwischensender RTN-01.
Das Gerät wurde für die Ein-
phasen-Installation entwickelt
und muss gemäß den im je-
weiligen Land geltenden Nor-
men installiert werden. Das
Gerät muss in Übereinstim-
VORSICHT
AUSSEHEN
mung mit den Angaben ins-
talliert werden, die in dieser
Bedienungsanleitung enthalten sind. Installation,
Anschluss und Steuerung müssen durch qualifi-
Eingangsanschlüsse (IN1, IN2)
zierte Fachelektriker und in Übereinstimmung mit
den Service-Handbuch und den Gerätefunktio-
nen erfolgen. Die Demontage des Geräts führt zu
Ausgangsanschlüsse (OUT1, OUT2)
einem Verlust aller Garantieansprüche und kann
zu einem elektrischen Schock führen. Vor der In-
stallation ist sicherzustellen, dass die Anschluss-
Eingangsversorgungsanschlüsse (L, N)
kabel spannungsfrei sind. Für die Installation
des Geräts ist ein Kreuzschlitz-Schraubendreher
3,5 mm erforderlich. Unsachgemäßer Transport
sowie unsachgemäße Lagerung und Verwendung
können zu Fehlfunktionen führen. In den folgen-
den Fällen wird von einer Installation des Geräts
Optische Anzeige für Empfängerbetrieb
abgeraten: Falls Geräteteile fehlen oder das Ge-
rät beschädigt oder verformt ist. Bei Fehlfunktio- Programmiertasten
nen des Geräts ist der Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
BEDIENUNGSANLEITUNG
ROP-02
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
0,39 W „Standby"-Modus /
Nennleistungsaufnahme: 0,69 W Betriebsmodus 1 Kanal /
1,09 W Betriebsmodus 2 Kanäle /
Anzahl der Betriebsmodi: 5
Anzahl der Kanäle: 2
Übertragung: Funkfrequenz 868,32 MHz
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Maximale Anzahl von Sendern: 32
Reichweite: bis zu 250 m im Freien
Zeiteinstellung: 1 s ÷ 18 Stunden (jede Sekunde)
Eingangsanschlüsse: IN1, IN2
Relaiskontaktparameter: 2NO 5A / 250V AC AC1 1250 VA (Spannungskontakt)
Anzahl der Anschlussklemmen: 6
2
Umgebungstemperaturbereich: -10 ÷ +55 o C
Betriebsposition: frei
Gehäusebefestigung: einfache Installation in Ø60 mm Anschlussdose
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: 47,5 x 47,5 x 20 mm
Gewicht: 0,039 kg
Referenznorm: EN 60669, EN 60950, EN 61000
