CARATTERISTICHE
• apertura/chiusura dei cancelli di ingresso o le porte da garage,
• comando degli incontri elettrici nei cancelletti pedonali,
• possibilità di collegare i sensori di finecorsa,
• compatibilità con la maggior parte dei controller dei cancelli disponibili sul mercato,
• controllo tramite telecomandi o applicazione EXTA LIFE,
• controllo indipendente di due canali (cancello + cancelletto pedonale, 2 cancelli, 2 cancelletti
pedonali),
• funzione di apertura parziale del cancello (cancello socchiuso),
• ampia gamma della tensione di alimentazione.

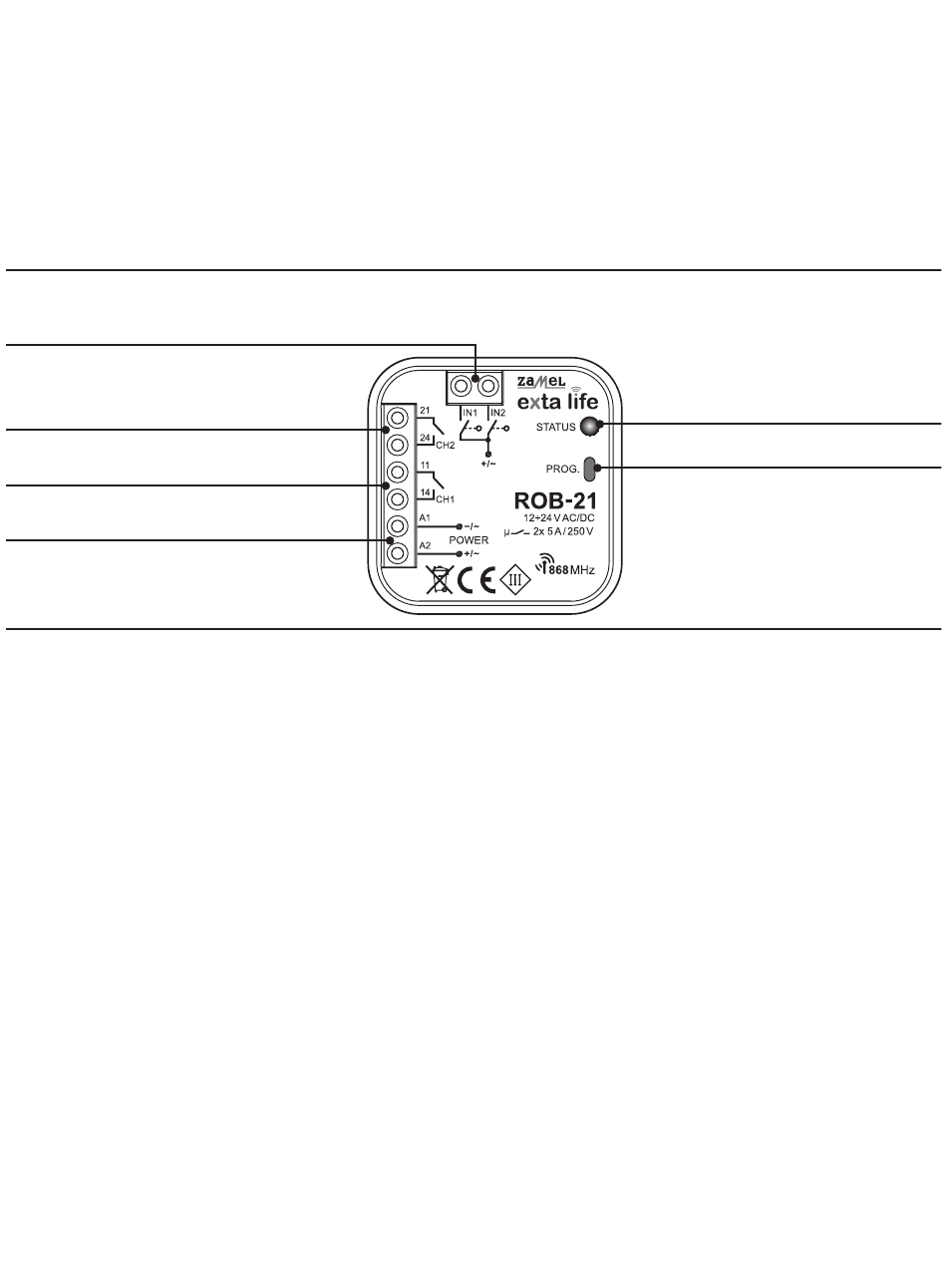

VISTA DEL DISPOSITIVO
Morsetti per il collegamento dei sensori di finecorsa
Morsetti del canale 2
Morsetti del canale 1
Morsetti di alimentazione
INFORMAZIONI RELATIVE AL MONTAGGIO
• Prima di collegare e configurare il dispositivo, è necessario leggere attentamente le istruzioni
d'uso.
• Il dispositivo ROB-21 è progettato per il montaggio in scatole di giunzione Ø60. È necessario usare
le scatole profonde o scatole con tasca aggiuntiva. L'installazione direttamente nella custodia del
controller del cancello è consentita, se la custodia è realizzata in plastica.
• Se installato all'aperto, il dispositivo deve essere adeguatamente protetto contro la penetrazione
dell'acqua e la condensazione del vapore acqueo.
• La gamma della tensione di alimentazione indicata (12÷24 V AC/DC) deve essere rigorosamente
rispettata. Collegando la tensione di un valore diverso si potrebbe influire negativamente sul fun-
zionamento del dispositivo o provocarne il danneggiamento.
• Le attività di collegamento e regolazione devono essere effettuate da un elettricista qualificato. Per
motivi di sicurezza, non installare il dispositivo senza la custodia o con la custodia danneggiata.
• Per l'installazione del dispositivo usare un cacciavite a croce con un diametro fino a 3,5 mm.
• I morsetti a vite consentono di collegare un conduttore con una sezione massima di 2,5 mm².
• La gamma di funzionamento specificata nelle istruzioni d'uso (fino a 200m) è valida per le con-
dizioni ideali, in campo libero. Nel caso di problemi con la copertura, si consiglia di utilizzare un
elemento intermedio aggiuntivo - ritrasmettitore REP-21.
• Le uscite del dispositivo ROB-21 (contatto normalmente aperto NA privo di tensione) vanno colle-
gate agli appositi ingressi del controller del cancello o all'incontro elettrico del cancelletto pedona-
le. Tipicamente, nel caso dei controller dei cancelli, gli ingressi vengono utilizzati per collegare il
pulsante locale.
• I finecorsa vanno collegati agli ingressi IN1 / IN2. Possono essere finecorsa di tipo NA o NC.
I finecorsa devono essere configurati utilizzando l'applicazione EXTA LIFE.
• Quando si installano più dispositivi in un punto, evitare di montare un ricevitore sopra l'altro.
Indicatore LED
(trasmissione/programmazione)
Tasto di programmazione
