EIGENSCHAFTEN
• Öffnen / Schließen von Eingangs- oder Garagentoren,
• Steuerung mit elektrischen Türöffnern in Pforten,
• Möglichkeit zum Anschluss von Endschaltern,
• Zusammenarbeit mit den meisten auf dem Markt erhältlichen Torsteuerungen,
• Steuerung von Funksenderen und EXTA LIFE Applikation
• unabhängige Steuerung von zwei Kanälen (Tor + Pforte, 2 x Tor, 2 x Pforte),
• Tor-Schwenkfunktion,
• Großer Bereich der Versorgungsspannung.

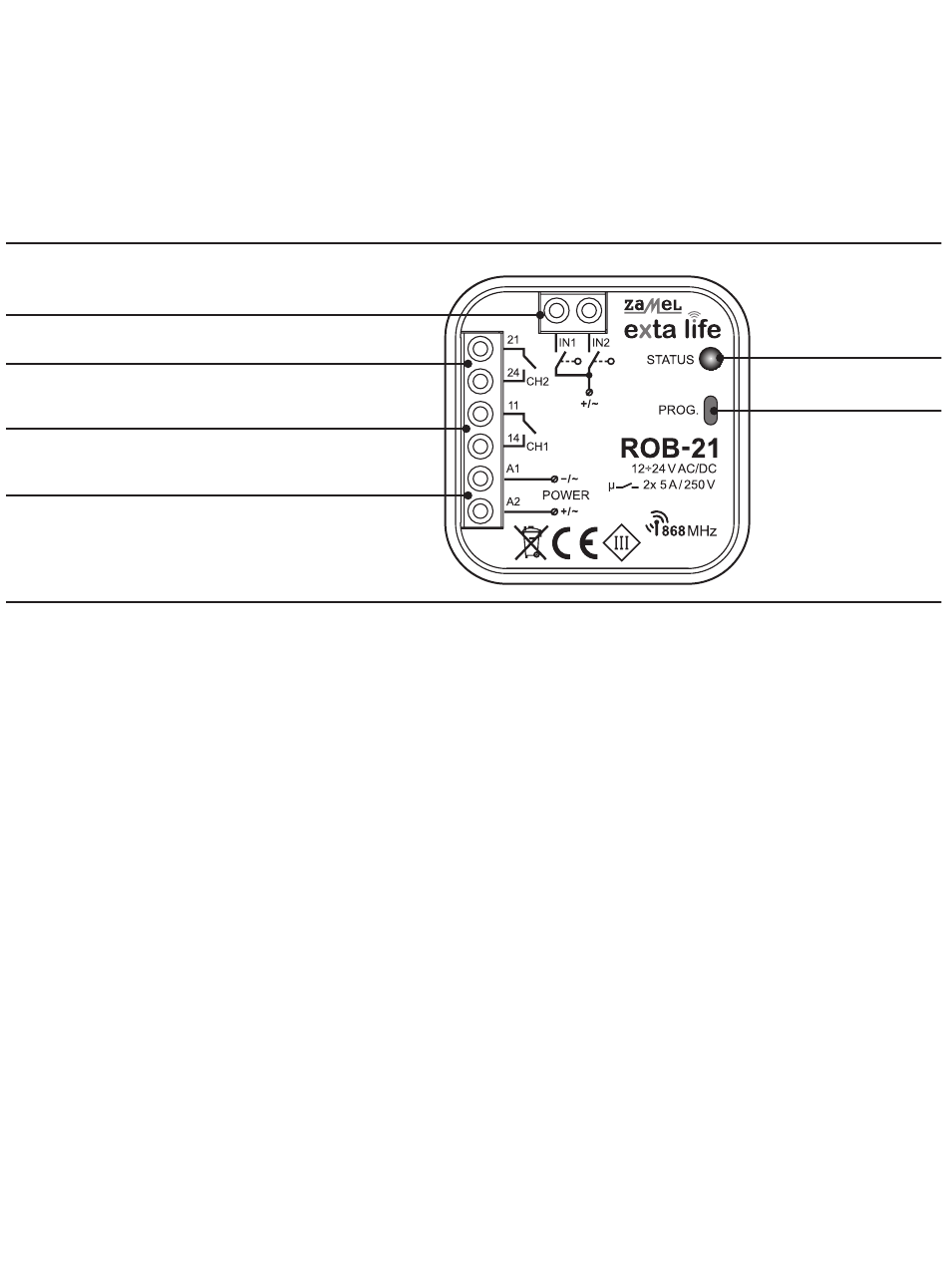

AUSSEHEN
Klemmen für den Anschlussvon Endschaltern
Klemmen für Kanal 2
Klemmen für Kanal 1
Spannungsversorgungsklemmen
MONTAGEANLEITUNG
• Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie das Gerät anschließen und konfigu-
rieren.
• ROB-21 ist für den Einbau in Ø60-Verteilerdosen vorgesehen. Verwenden Sie Senk- oder Ta-
schendosen. Der Einbau direkt in das Türsteuerungsgehäuse ist zulässig, wenn das Gehäuse aus
Kunststoff besteht.
• Bei der Installation im Freien muss das Gerät ausreichend vor Wassereintritt und Kondensation
geschützt werden.
• Der angegebene Versorgungsspannungsbereich (12÷24 V AC/DC) muss unbedingt eingehalten
werden. Der Anschluss anderer Spannungen kann den Betrieb des Geräts beeinträchtigen oder
zu dessen Beschädigung führen.
• Anschlüsse und Einstellungen sollten von einer Elektrofachkraft vorgenommen werden. Installie-
ren Sie das Gerät aus Sicherheitsgründen nicht ohne Gehäuse oder mit beschädigtem Gehäuse.
• Verwenden Sie für die Installation einen Kreuzschlitzschraubendreher bis 3,5 mm.
• Schraubklemmen erlauben den Anschluss eines Leiters mit maximal 2,5 mm² Querschnitt.
• Die im Handbuch angegebene Reichweite (bis zu 200 m) bezieht sich auf ideale Bedingungen
in einem offenen Feld. Bei Versorgungsproblemen wird empfohlen, ein zusätzliches Zwischen-
element in Form eines REP-21-Retransmitters zu verwenden.
• Die Ausgänge von ROB-21 (spannungsfreier Schließer) werden mit den entsprechenden Eingän-
gen der Torsteuerung bzw. mit dem elektrischen Türöffner verbunden. Typischerweise verwenden
Torsteuerungen Eingänge zum Anschluss einer lokalen Taste.
• Endschalter werden an die Eingänge IN1 / IN2 angeschlossen. Dies können Schalter vom Typ NO
oder NC sein. Die Endschalter erfordern eine entsprechende Konfiguration aus der EXTA LIFE
Applikationsebene.
• Wenn Sie mehrere Geräte an einem Ort installieren, vermeiden Sie es, einen Empfänger über den
anderen zu montieren.
Anzeige-LED
(Übertragung /
Programmierung)
Programmier-Taste
