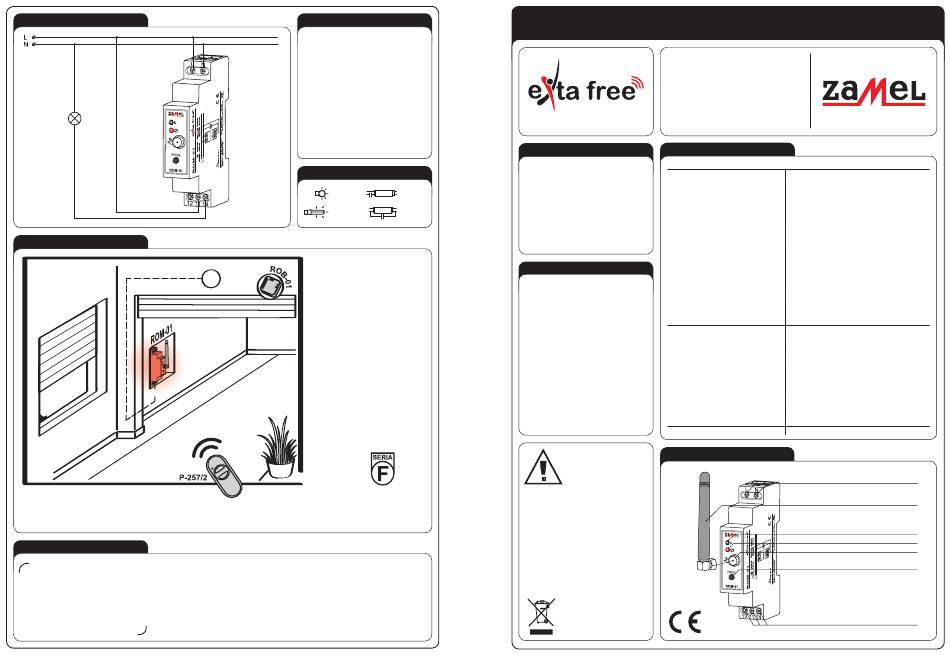

ZAMEL exta free ROM-01 Bedienungsanleitung

ANSCHLUSS
ANWENDUNG
GARANTIEKARTE
Für dieses Produkt gilt eine Garantie von 24 Monaten. 1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
Stempel und Unterschrift des Verkäufers,
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
Verkaufsdatum
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
MONTAGE
1. Trennen Sie die Spannungsversorgung
über die Phasensicherung, den Schutz-
schalter oder den Trennschalter, so wie
mit entsprechenden Schaltkreis verbun-
den.
2. Stellen Sie mittels spezieller Mes-
sausrüstung sicher, dass an den An-
schlusskabeln keine Spannung mehr
anliegt.
3. Verbinden Sie die Kabel gemäß An-
schlussdiagramm mit den Anschlüssen.
4. Befestigen Sie den ROM-01 auf einer
TH-35-Schiene.
5. Schalten Sie die Netzversorgung wie-
der ein.
LEISTUNG
1000 W 500 W
250 W 375 W
Der modulare Funkempfänger
ROM-01 arbeitet als Empfänger
für die 2-Kanal-Fernsteuerung
P-257/2 (Beleuchtungssteuerung
vor Garagentor). Die Fernbedienung
P-257/2 kann auch dazu verwendet
werden, über den Funk-Tor-Controller
ROB-01/12-24V das Garagentor zu
steuern.
Die ZAMEL-Geräte, die mit
diesem Zeichen versehen
sind, können beliebig mite-
inander verwendet werden.
1-KANAL-FUNKEMPFÄNGER, MODULAR ROM-01
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
BESCHREIBUNG
Der modulare 1-Kanal-Funkempfänger
ROM-01 kann in Verteilern an der TH-35- Eingangsanschlüsse (Versorgung): L, N
Schiene befestigt werden und kann über
jeden Sende des EXTA FREE-Systems
die Funksteuerung übernehmen. Am
Relaisausgang des Geräts kann jedes
elektrische System zur Durchführung von
Optische Anzeige für Spannungsversorgung: LED grün
Funksystemfunktionen angeschlossen
werden (z. B. kabelgebundene EXTA-Hei-
mautomatisierung, Relais-Schütz-Syste-
me und andere).
EIGENSCHAFTEN
Maximale Anzahl der Fernbedienungen: 32
● Verwendung mit Wireless-Sendern
des EXTA FREE Systems,
● 1-Kanal-Funkempfänger auf
Optische Anzeige für Relaisstatus: LED rot
einer TH-35-Schiene in einem Verteiler,
● fünf Betriebsmodi: einschalten,
ausschalten, monostabil, bistabil, Zeit,
● ein Ausgangsrelais NO/NC
(potentialfreie Kontakte), Querschnitt der Anschlusskabel: bis zu 2,5 mm
● große Reichweite (bis zu 300 m),
● optische Anzeige für Spannungsversor-
gung und Relaisbetrieb,
● Integrationsmöglichkeit für
kabelgebundene Steuerungssysteme
(z. B. EXTA-Heimautomatisierung),
● Anschlussmöglichkeit für Antenne
ANT-01, die nicht im Verteiler montiert
ist,
● Möglichkeit zur Erhöhung der Reichwei-
te durch Zwischensender RTN-01.
Das Gerät wurde für die Einpha-
AUSSEHEN
sen-Installation entwickelt und
muss gemäß den im jeweiligen
Land geltenden Normen installiert
werden. Das Gerät muss in Über-
einstimmung mit den Angaben
installiert werden, die in dieser Be-
VORISCHT!
dienungsanleitung enthalten sind.
Installation, Anschluss und Steuerung müssen durch
qualifizierte Fachelektriker und in Übereinstimmung
mit den Service-Handbuch und den Gerätefunktionen
erfolgen.
Beim Zerlegen des Gehäuses kann es zu einem elek-
trischen Schock kommen und die Garantie erlischt.
Vor der Installation ist sicherzustellen, dass die An-
schlusskabel spannungsfrei sind. Für die Installation
des Geräts ist ein Kreuzschlitz-Schraubendreher 3,5
mm erforderlich. Unsachgemäßer Transport sowie
unsachgemäße Lagerung und Verwendung können
zu Fehlfunktionen führen. In den folgenden Fällen
wird von einer Installation des Geräts abgeraten:
Falls Geräteteile fehlen oder das Gerät beschädigt
oder verformt ist. Bei Fehlfunktionen des Geräts ist
der Hersteller zu kontaktieren.
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
BEDIENUNGSANLEITUNG
ROM-01
Nenneingangsspannung: 230 V AC
Eingangsspannungstoleranz: -15 ÷ +10 %
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 0,45 W
Anzahl der Betriebsmodi: 5
Anzahl der Kanäle: 1
Übertragung: Funkfrequenz 868,32 MHz
Verschlüsselungsrichtung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Reichweite: bis zu 300 m im Freien
Zeiteinstellung: 1 s ÷ 18 Stunden (jede Sekunde)
Relaisausgangsklemmen: 12, 11, 14
Relaiskontaktparameter: 1NO/NC 8 A / 250 V AC AC1 2000 VA
Umgebungstemperaturbereich: -10 ÷ +55 C
o
2
Betriebsposition: frei
Gehäusebefestigung: TH-35-Schiene (gemäß EN 60715)
Gehäuse-Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Stoßspannung: 1 kV (EN 61000-4-5)
Abmessungen: monomodulares Gehäuse (17,5 mm) 90 x 17,5 x 66 mm
Gewicht: 0,083 kg
Referenznorm: EN 60669, EN 60950, EN 61000
Eingangsversorgungsanschlüsse (L, N)
Optische Anzeige für Eingangsspannung:
Optische Anzeige für Relaisstatus
Antennenanschluss
Programmiertasten
Relaisausgangsanschlüsse (12, 11, 14)
