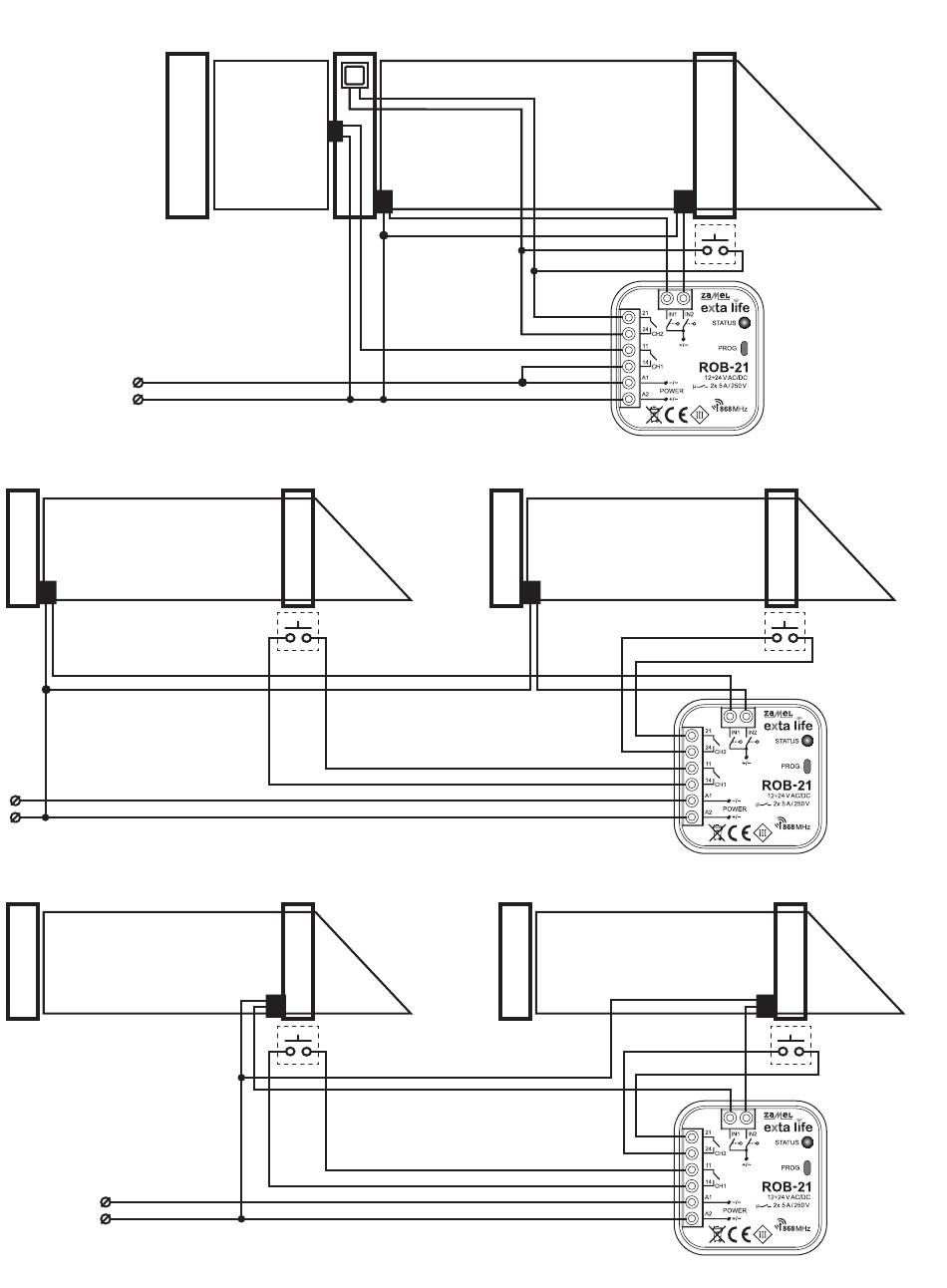

ПОДКЛЮЧЕНИЕ
12 V AC
Управление въездными воротами (канал 2) и электрозащёлкой 12 V AC для калитки (канал 1)
ВОРОТА 1
Концевой выключатель
- ворота 1 закрыты
12 V AC
Управление двумя въездными воротами (концевые выключатели для сигнализации закрытия)
ВОРОТА 1
Концевой выключатель
- ворота 1 открыты
12 V AC
Управление двумя въездными воротами (концевые выключатели для сигнализации открытия)
КАЛИТКА
Кнопка
Концевой
выключатель
Электро-
- ворота
защёлка
закрыты
Локальное
управление
воротами 1
Локальное управление
воротами 1
ВОРОТА
Концевой вы-
ключатель
- ворота
открыты
ВОРОТА 2
Концевой выключатель
- ворота 2 закрыты
ВОРОТА 2
Концевой выключатель
- ворота 2 открыты
Локальное
управление
Локальное
управление
воротами 2
Локальное
управление
воротами 2
