COMPACT 3.0
RU

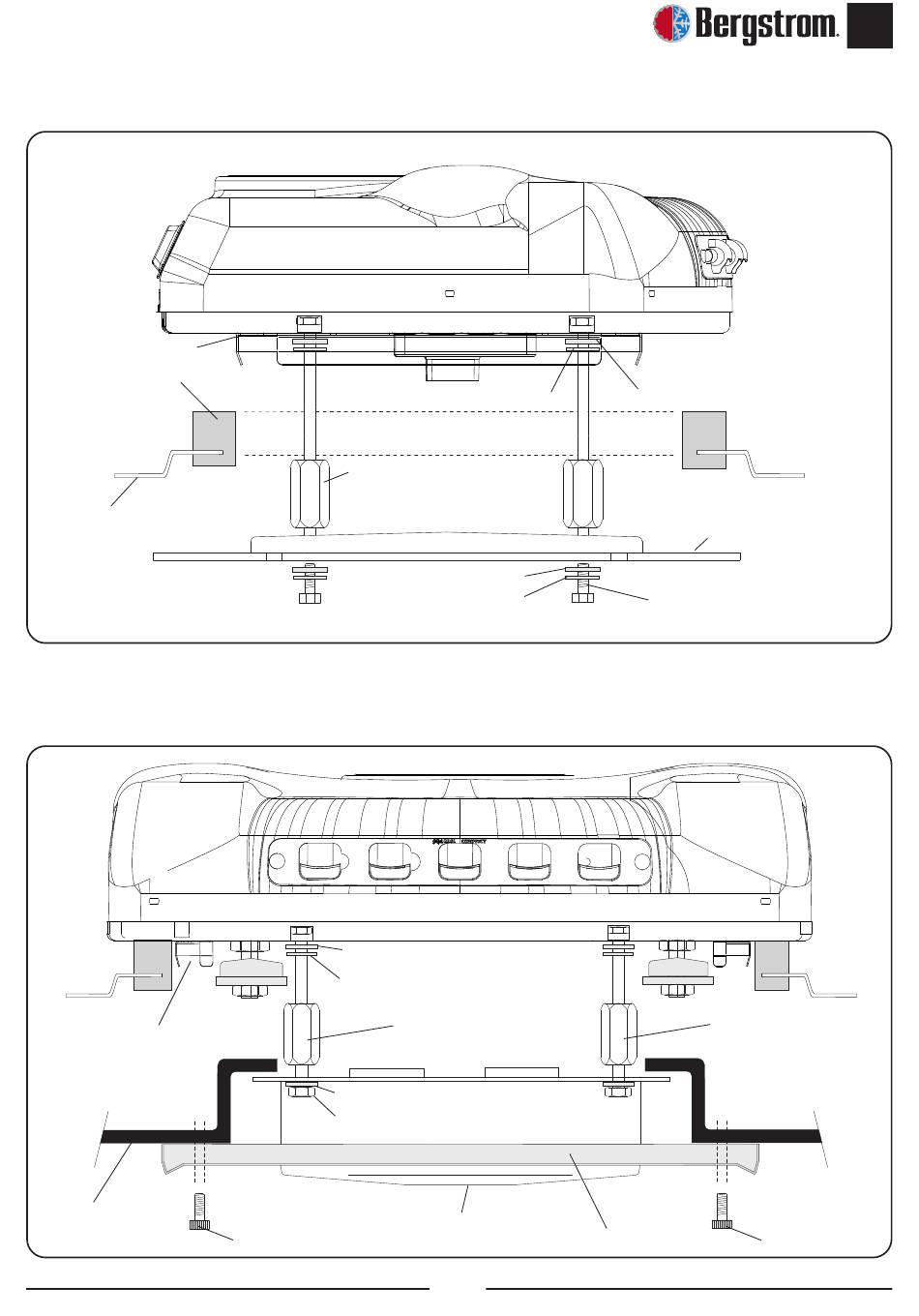

Покомпонентное изображение до установки кронштейнов
Центратор
Буртики
Резиновая шайба, Ø 7
Плоская шайба, Ø 8
Шестигранник M-H
Крыша кабины
Монтажный кронштейн
Плоская шайба, Ø 8
Гроверная шайба, Ø 8
Болт M8/125
Покомпонентное изображение до установки консоли
Резиновая шайба, Ø 6
Плоская шайба, Ø 6
Шестигранник M-M
Шестигранник M-M
Центратор
Плоская шайба, Ø 6
Гайка M6
Обивка
Лицевая панель с
Консоль
Болт 6/100 x 15 выпускными отверстиями Болт 6/100 x 15
