COMPACT 3.0

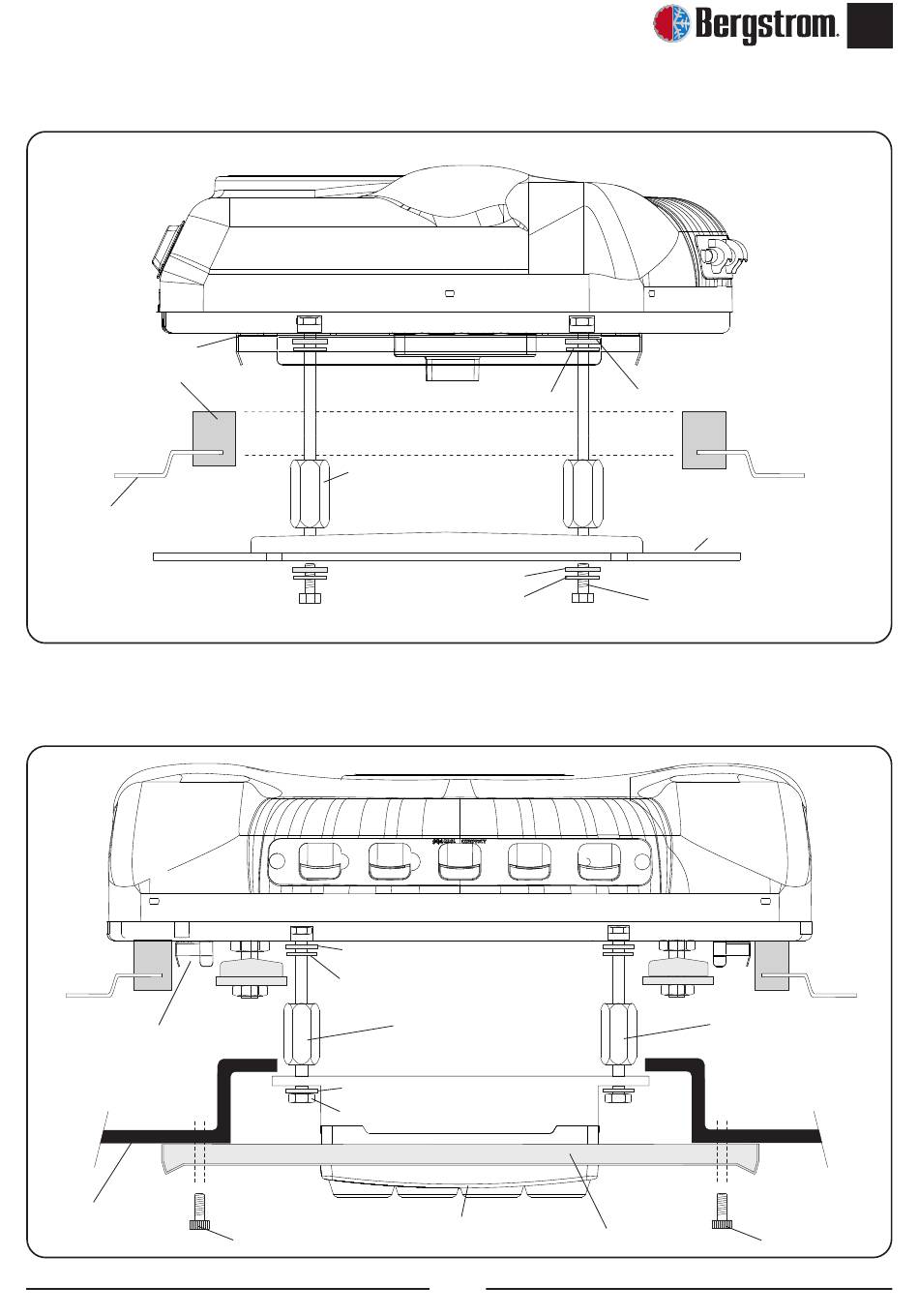

Vista explosionada hasta la fijación de los soportes
Centrador
Cubrecantos original
Techo de la cabina
Vista explosionada hasta la fijación de las consolas
Centrador
Tapizado
Arandela plana Ø 8 ala ancha
Hexágono M-H
Arandela plana Ø 8
Arandela presión Ø 8
Arandela de goma Ø 6
Arandela plana Ø 6 ala ancha
Hexágono M-M
Arandela plana Ø 6
Tuerca M6
Panel interior de
Tornillo 6/100x15
distribución de aire
Consola
9
Arandela goma Ø 7
Soporte de fijación
Tornillo M8/125
Hexágono M-M
Tornillo 6/100x15
