84 . Benutzerhandbuch Frontier IR Single-range Spectrometers User's Guide
Gehen Sie vorsichtig vor, das Lampengehäuse neben der Leiste könnte
noch heiß sein.
WARNUNG
6. Hängen Sie die Spiralfeder am hinteren Ende des Lasers aus und lösen Sie die beiden
Halteschrauben des Bügels an seinem vorderen Ende (Abb. 57).
Laser
Haltestift der
Spiralfeder

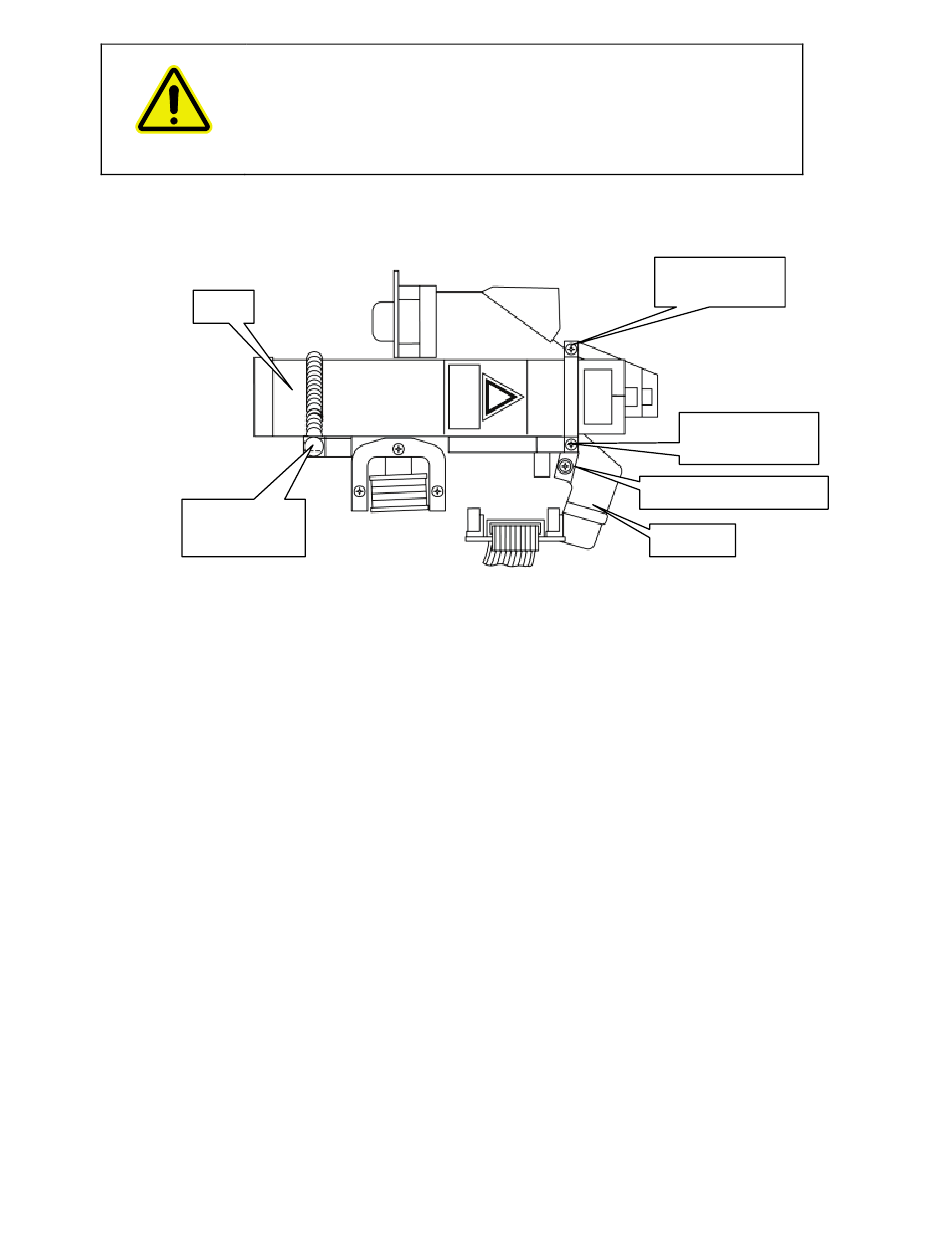

Abb. 57. Laser- und Netzteil-Installation
7. Entnehmen Sie den Laser und das Netzteil; merken Sie sich die Kabelverlegung.
8. Installieren Sie den neuen Laser mit seinem Netzteil.
Achten Sie darauf, dass der Laser bis zum Anschlag nach vorn geschoben wird.
Der Laser muss so liegen, dass das gelbe Laser-Warnschild nach oben zeigt.
9. Setzen Sie den Laserbügel an seine Stelle und befestigen Sie ihn mit den beiden
Schrauben.
10. Ziehen Sie die Spiralfeder um den Laser und hängen Sie ihr Ende an den Haltestift.
11. Schließen Sie die beiden Kabel des Lasernetzteils wieder an die Kontaktleiste an.
12. Sichern Sie das Lasernetzteil mit den beiden Schrauben (Abb. 55).
13. Sichern Sie die Kabel mit der Schelle (Abb. 56), so dass sie nicht von der Abdeckung
des Spektrometers eingeklemmt werden.
14. Sichern Sie die Kabel am Lasernetzteil mit einem neuen Kabelbinder.
15. Schließen und sichern Sie die Hauptabdeckung. S. Seite 70, Schritte 10 bis 15.
Halteschraube
des Laserbügels
Halteschraube
des Laserbügels
Leitblech-Halteschrauben
Leitblech
