6. Gehen Sie im Uhrzeigersinn vor, um die nächste freie Filterradposition zu finden.

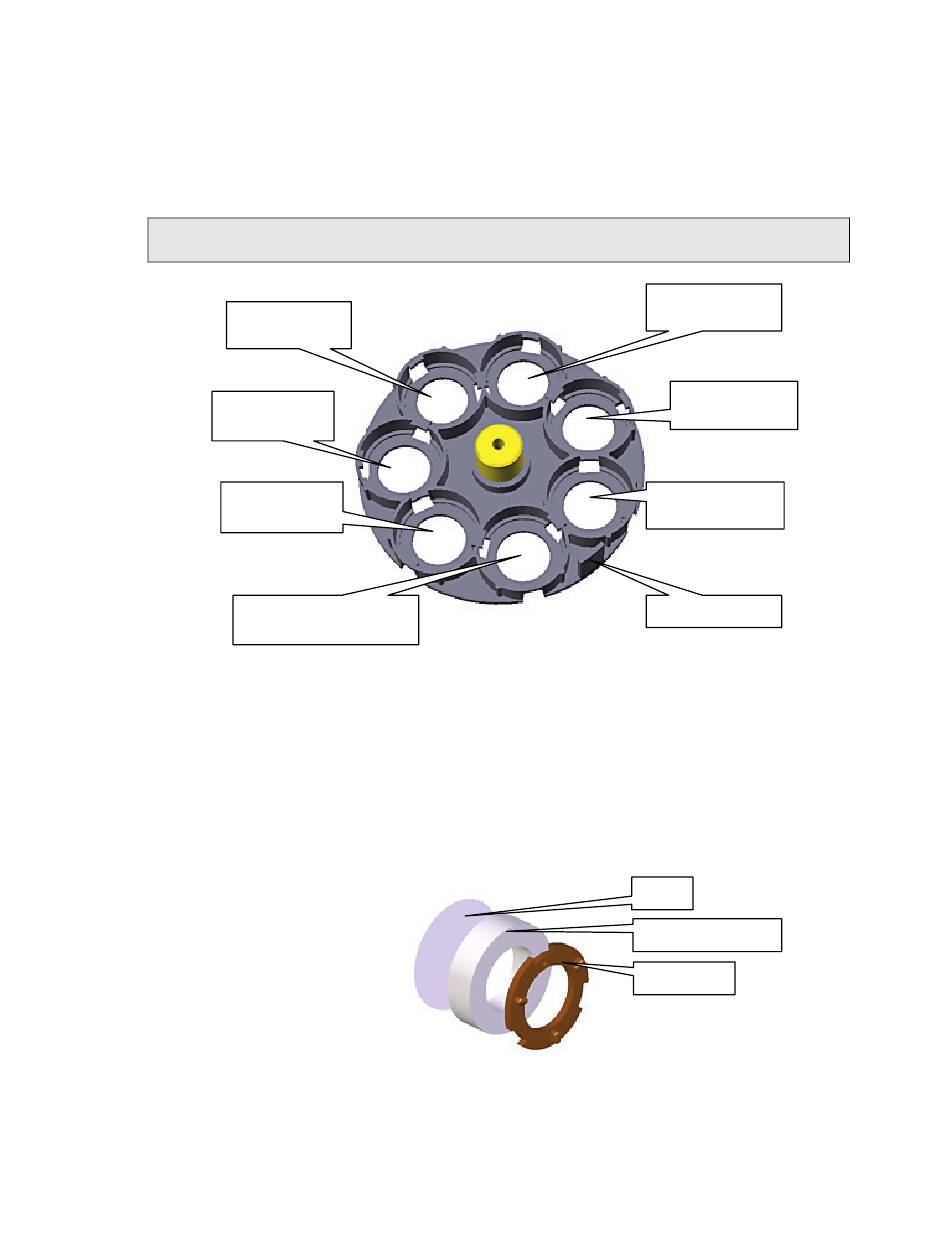

Die bereits besetzten Positionen des Filterrads hängen vom Gerätetyp ab (Abb. 50).
Das FTIR-Frontier hat ein Polystyrolfilter in Position 2, das FTNIR-Frontier hat dieses
Filter in Position 6 und ein NG11 Schott-Referenzglas in Position 3. Die Methanküvette
für AVI befindet sich in Position 4.
Die Positionen 5 und 7 sind für kundenspezifische Filter verfügbar.
HINWEIS: Ändern Sie nicht die Positionen der standardmäßigen Filter; setzen Sie kein Filter
in Position 1.
Position 4:
Methanküvette
Position 3:
NG11 Glass
Position 2:
MIR-Polystyrol
Position 1: Leer, setzen
Sie hier kein Filter ein
Abb. 50. Positionen des Filterrads
7. Lösen Sie den Filterhalter, indem Sie ihn etwa 30 Grad gegen den Uhrzeigersinn drehen.
Entnehmen Sie den Haltering und danach den Schaumgummiring.
8. Setzen Sie das Filter in die Aussparung, legen Sie den Schaumgummiring darauf und
danach den Filterhalter.
Abb. 51 illustriert die Reihenfolge des Einbauens.
Abb. 51. Filter, Schaumgummiring und Filterhalter
9. Richten Sie die Kerben des Filterhalters auf die Vorsprünge des Filterrads aus und
drehen Sie den Haltering im Uhrzeigersinn, um ihn zu arretieren.
Weitergehende Wartung . 79
Position 5:
für Kundenfilter
Position 6:
NIR-Polystyrol
Position 7:
für Kundenfilter
Optikschranke
Filter
Schaumgummiring
Filterhalter
