3. Installieren Sie im Probenraum die Plattform des Standardprobenhalters; entfernen Sie
jedoch den Probenhalter, indem Sie seine Rändelschraube lösen.
Rändelschraube

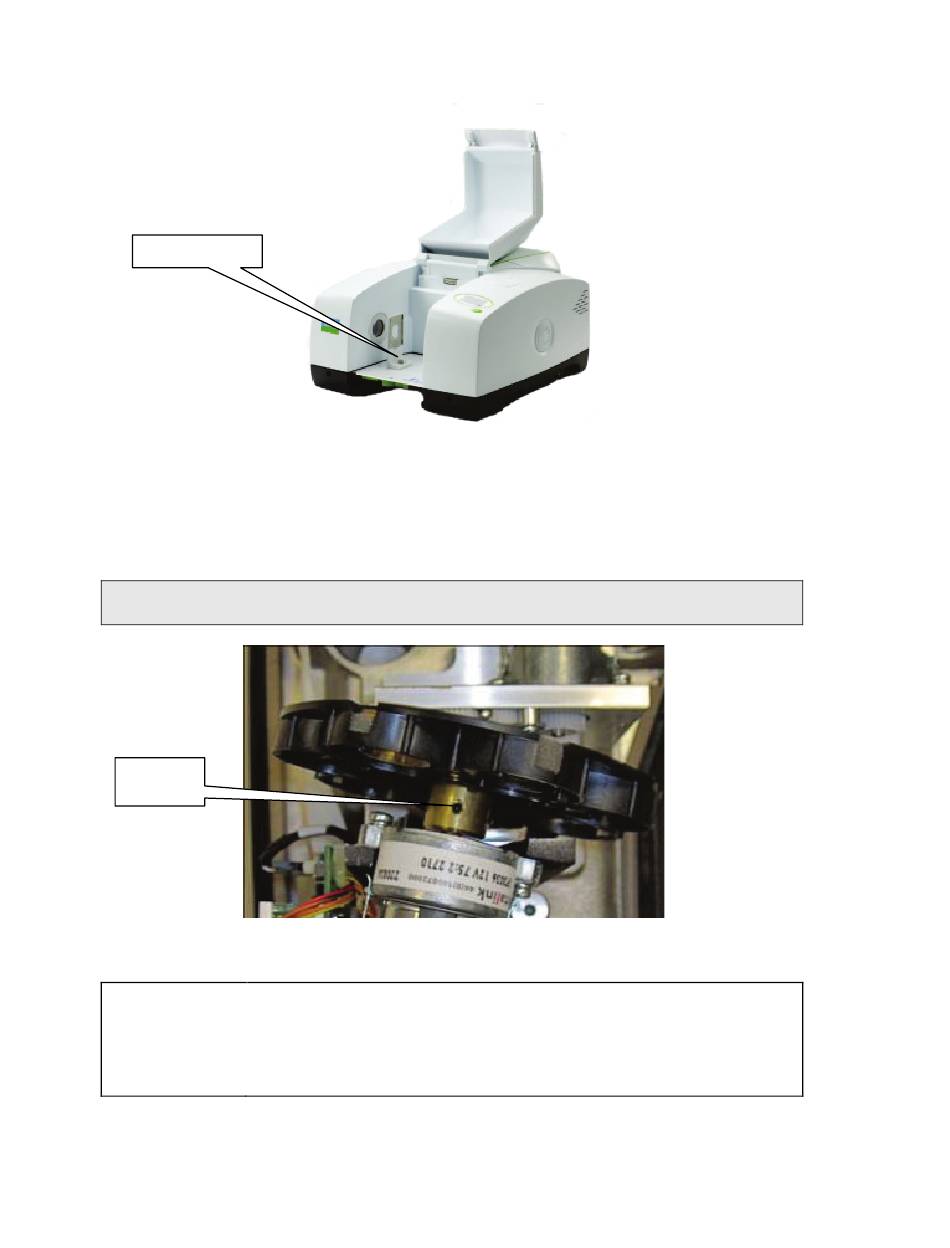

Abb. 48. Rändelschraube am Probenhalter
4. Lösen Sie zum Ausbau des Filterrads die Feststellschraube an seiner Achse mit Hilfe des
Steckschlüssels von 1,5 mm und ziehen Sie unter Drehung das Rad vom Schaft.
Achten Sie darauf, dass der Abstandsring auf der Spindel verbleibt und nicht verloren
geht.
HINWEIS: Ist die Feststellschraube nicht erreichbar, wurde das Filterrad möglicherweise
nicht in Position 1 gefahren, wie bei Schritt 1 angegeben.
Feststell-
schraube
Abb. 49. Filterrad mit Feststellschraube
Vermeiden Sie es, die Filter mit den Fingern zu berühren.
VORSICHT
Manche Filter sind kaum erkennbar.
5. Legen Sie die Filterradeinheit auf die Grundplatte des Probenraums.
