76 . Benutzerhandbuch Frontier IR Single-range Spectrometers User's Guide
3. Setzen Sie das neue Fenster von außen in die Spektrometerabdeckung ein.
Achten Sie darauf, dass die Dichtung fest anliegt und der Keil des Fensters in die Nut
der Hauptabdeckung zu liegen kommt (Abb. 46).
Mutter mit
Unterlegscheiben
Hauptabdeckung
Mutter mit
Unterlegscheiben

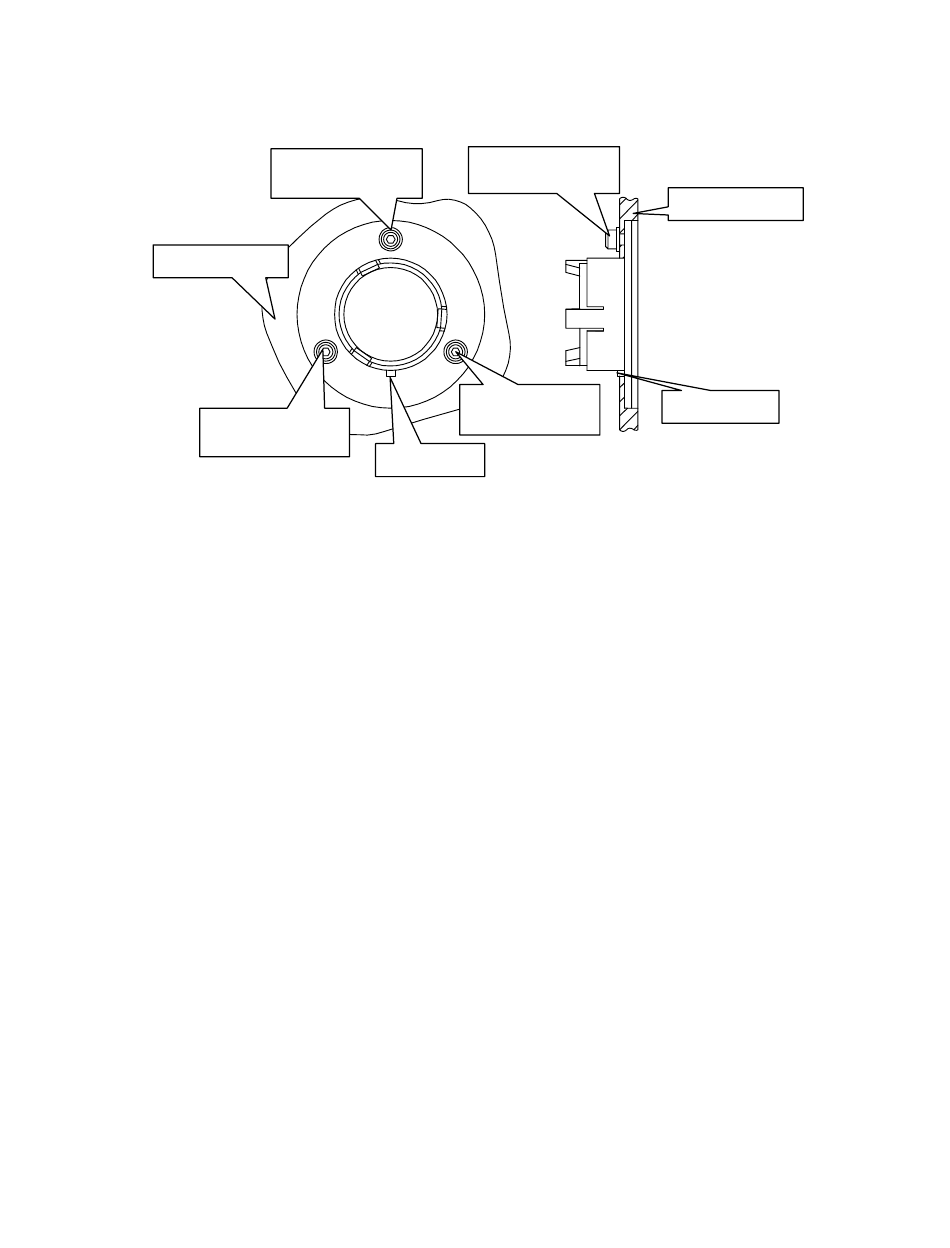

Abb. 46. In der Spektrometer-Hauptabdeckung eingebautes Fenster
4. Sichern Sie das Fenster an der Hautabdeckung mit den drei Muttern und ziehen Sie
diese mit dem Schraubenschlüssel fest (Abb. 46).
5. Schließen und sichern Sie die Hauptabdeckung. S. Seite 70, Schritte 10 bis 15.
Wenn Sie einen MCT-Detektor verwenden, verfügen Sie über das mitgelieferte Abschwächer-
Kit (L1160560) mit Abschwächern von 1 %T, 4 %T, 6 %T, 14 %T und 32 %T. Diese werden
magnetisch an den Fenstern befestigt; erforderlich dazu ist der Ferritrahmen (C1201453),
der die Abschwächer vor dem Fenster festhält.
Befestigen Sie immer einen der Abschwächer am rechtsseitigen Probenraumfenster, bevor
Sie in der Software Spectrum den MCT-Detektor aktivieren, um ihn vor Überlastung zu
schützen. Bei offenem Lichtstrahl empfehlen wir den Abschwächer von 14 %T.
Mutter mit
Unterlegscheiben
Mutter mit
Unterlegscheiben
Nut und Keil
Hauptabdeckung
Nut und Keil
