HINWEIS: Die exakte Konfiguration hängt vom Gerätetyp ab. Wurde z. B. das Paket
Externer Strahlengang installiert, befindet sich das Lasernetzteil in geänderter
Position und die Umlenkspiegel sind eingebaut (Abb. 40).
Lichtquelle
Strahlteiler
(unter dem
Leitblech)
Filterrad

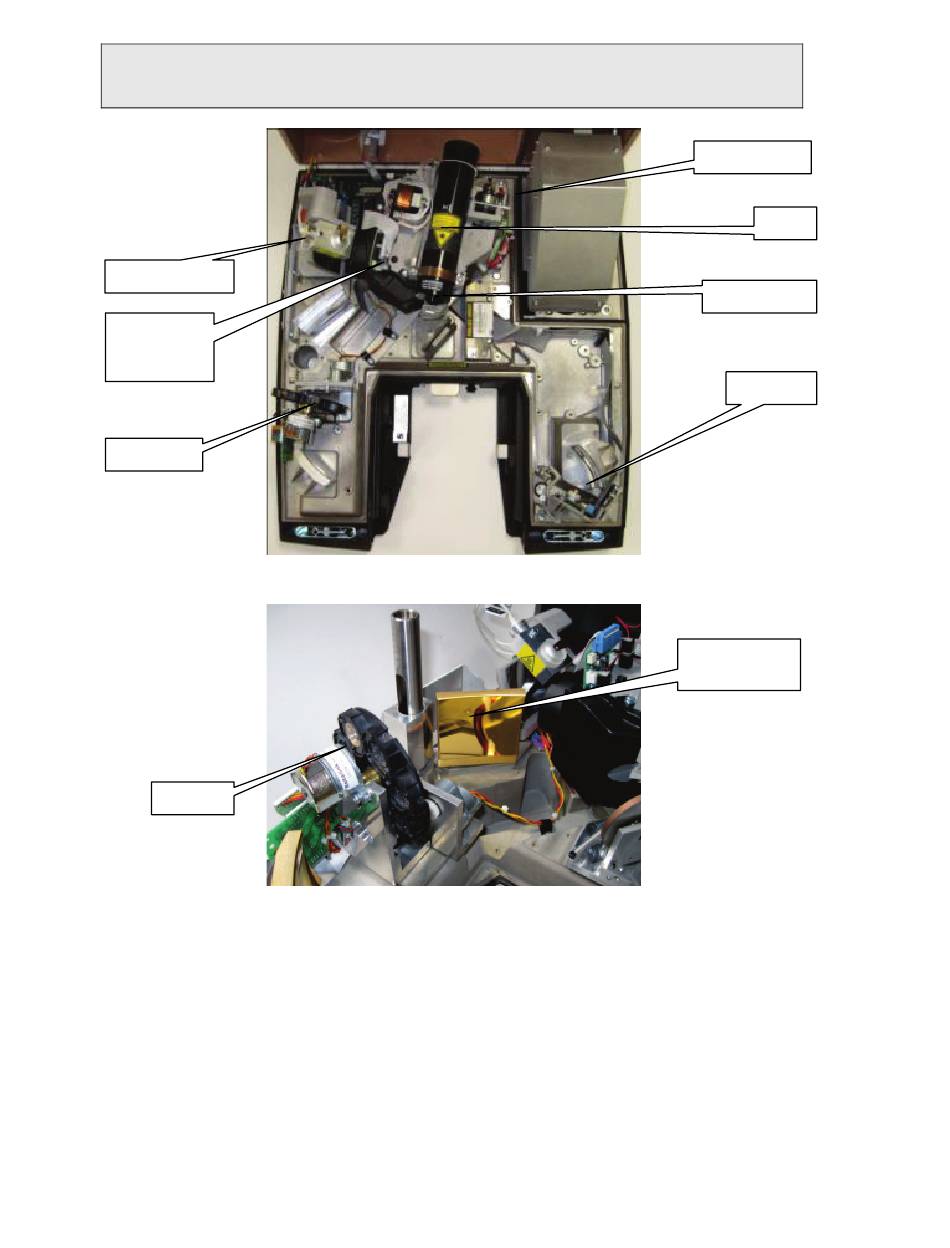

Abb. 39. Hauptkomponenten des IR-Einbereichsspektrometers Frontier
Filterrad
Abb. 40. Kippspiegeleinheit, im optionalen Paket Externer Strahl enthalten
10. Schließen Sie die Abdeckung.
11. Sperren Sie die beiden Bolzen, indem Sie den Schraubenschlüssel so ansetzen, dass das
freie Ende nach innen zeigt und drehen Sie um 180° gegen die Pfeilrichtung in Abb. 38.
12. Falls erforderlich, setzen Sie das Messzubehör wieder ein, indem Sie die Plattform in den
Probenraum schieben und bis zum Anschlag festdrücken.
13. Setzen Sie den Probenraumdeckel wieder in seine Halterung und schwenken Sie ihn
nach unten.
14. Stecken Sie das Netzkabel in seine Buchse und schalten Sie das Gerät ein.
Gerätenetzteil
Laser
Lasernetzteil
Detektor
Kippspiegel-
einheit
