Fig. 5
Fig. 5
2
1
4
3
Fig. 6
Fig. 7.1
A
12
B
A
1
2

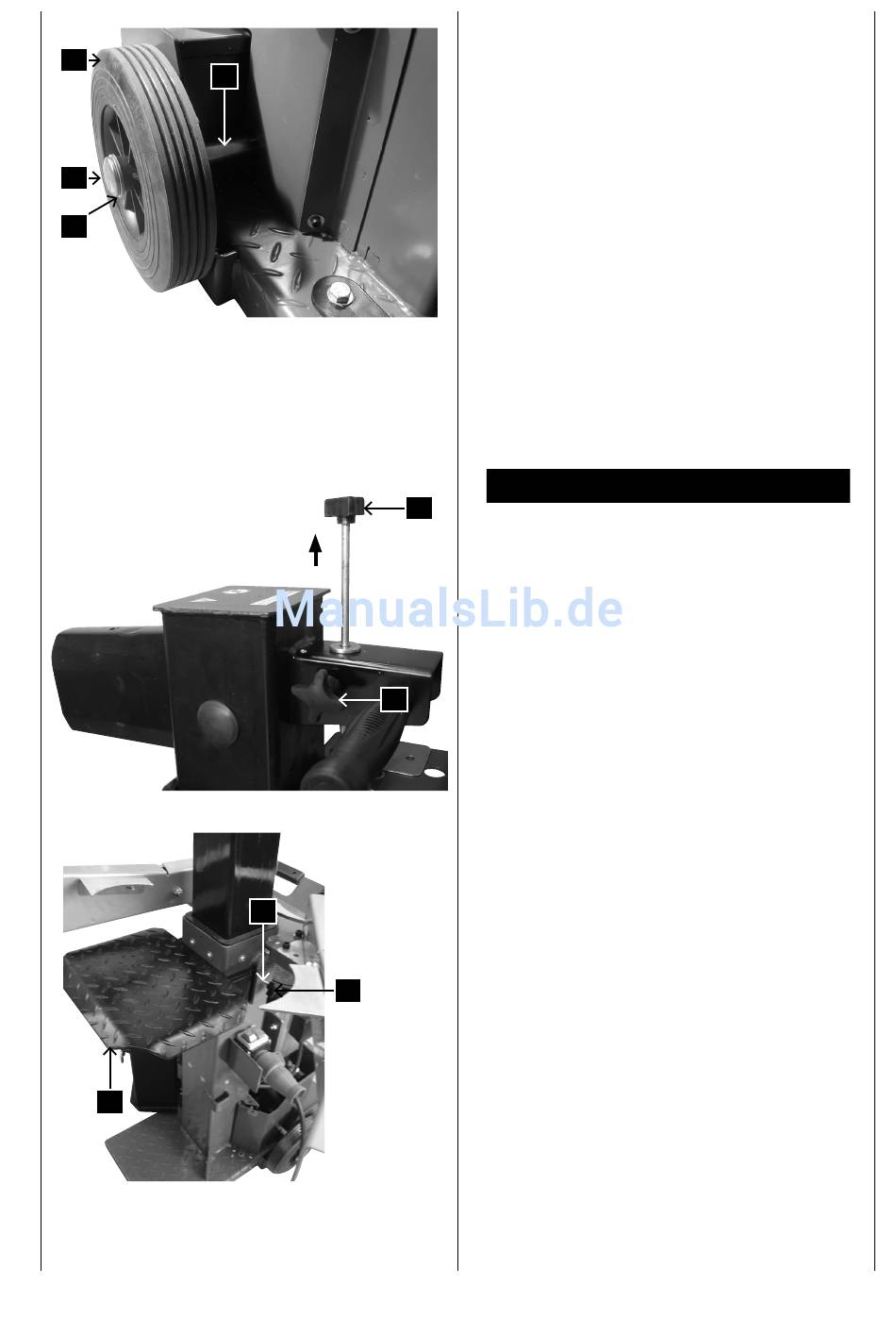

Laufräder montieren, Fig. 5
• Radachse (1) durch die Bohrungen stecken.
• Beidseitig je eine Scheibe, Laufrad (2), Scheibe (3)
montieren.
• Sicherungskappe (4) beidseitig aufdrücken.
Arbeitshinweise
Hubbegrenzung bei Kurzholz, Fig. 6
Untere Spaltmesserposition ca. 10 cm über Spalttisch
• Spaltmesser auf gewünschte Position fahren
• einen Bedienarm loslassen
• Motor ausschalten
• den zweiten Bedienarm loslassen
• die Feststellschraube A lösen
• die Hub-Einstellstange B nach oben führen, bis sie
von der Feder gestoppt wird
• die Feststellschraube A wieder anziehen.
• Motor einschalten
• obere Position
Stecktisch für Kurzholz bis 60 cm. Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) beidseitig sichern.
