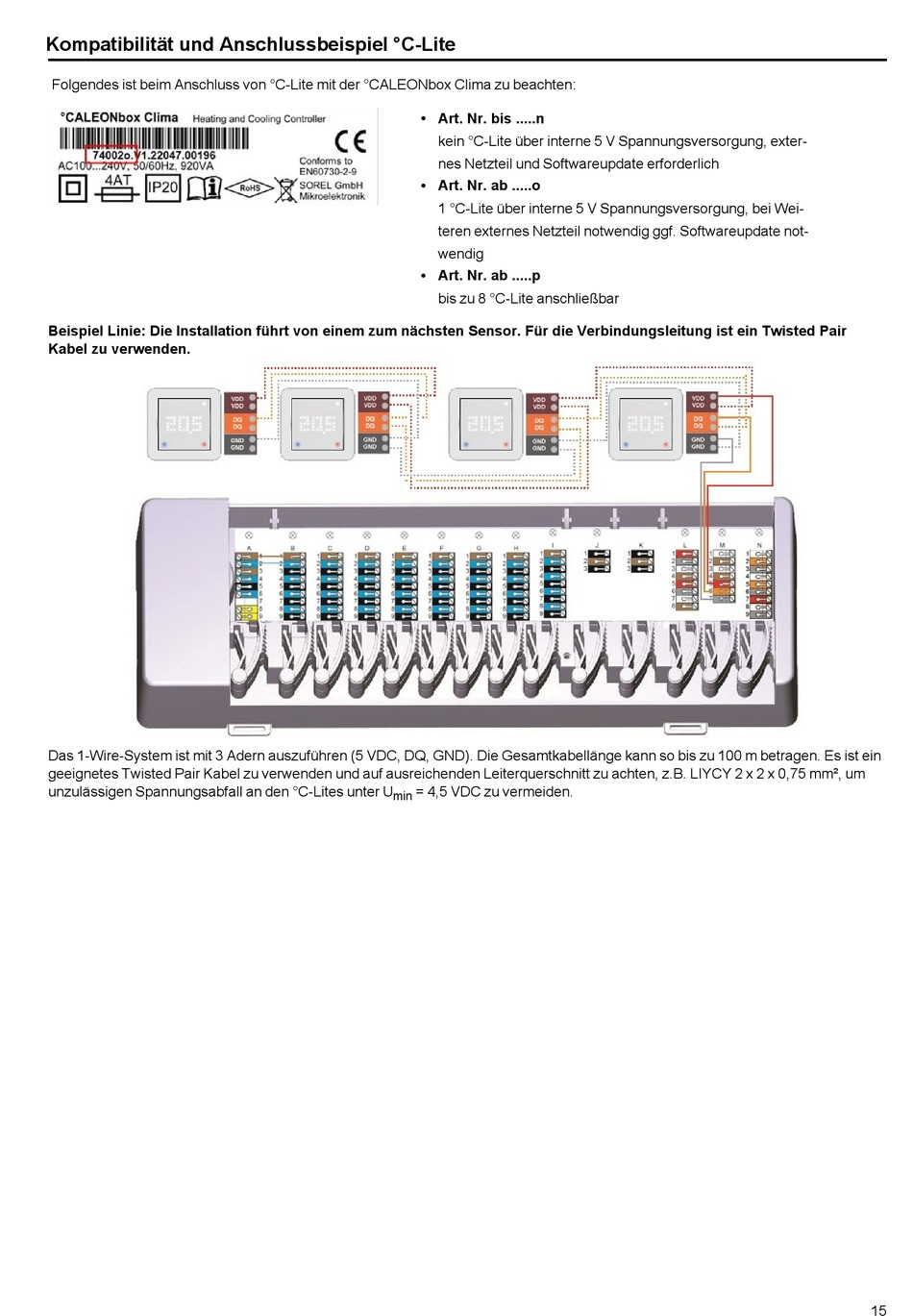

Kompatibilität und Anschlussbeispiel °C-Lite
Folgendes ist beim Anschluss von °C-Lite mit der °CALEONbox Clima zu beachten:
Beispiel L inie: Die Installation führt von einem zum nächsten Sensor. Für die Verbindungsleitung ist ein Twisted Pair
Kabel zu verwenden.
Das 1-Wire-System ist mit 3 Adern auszuführen (5 VDC, DQ, GND). Die Gesamtkabellänge kann so bis zu 100 m betragen. Es ist ein
geeignetes Twisted Pair Kabel zu verwenden und auf ausreichenden Leiterquerschnitt zu achten, z.B. LIYCY 2 x 2 x 0,75 mm², um
unzulässigen Spannungsabfall an den °C-Lites unter U
Art. Nr. bis .....n
l
kein °C-Lite über i nterne 5 V Spannungsversorgung, exter-
nes Netzteil und Softwareupdate erforderlich
Art. Nr. ab .....o
l
1 °C-Lite über i nterne 5 V Spannungsversorgung, bei Wei-
teren externes Netzteil notwendig ggf. Softwareupdate n ot-
wendig
Art. Nr. ab .....p
l
bis zu 8 °C-Lite anschließbar
= 4,5 VDC zu vermeiden.
min
