Anschlussbeispiele °CALEON
Kombinieren Sie keine Geräte, die nur für Heizung (°CALEON/°CALEONbox Clima) ausgelegt sind, mit Geräten die für
Heizung und Kühlung (°CALEON Clima/°CALEONbox Clima) ausgelegt sind.

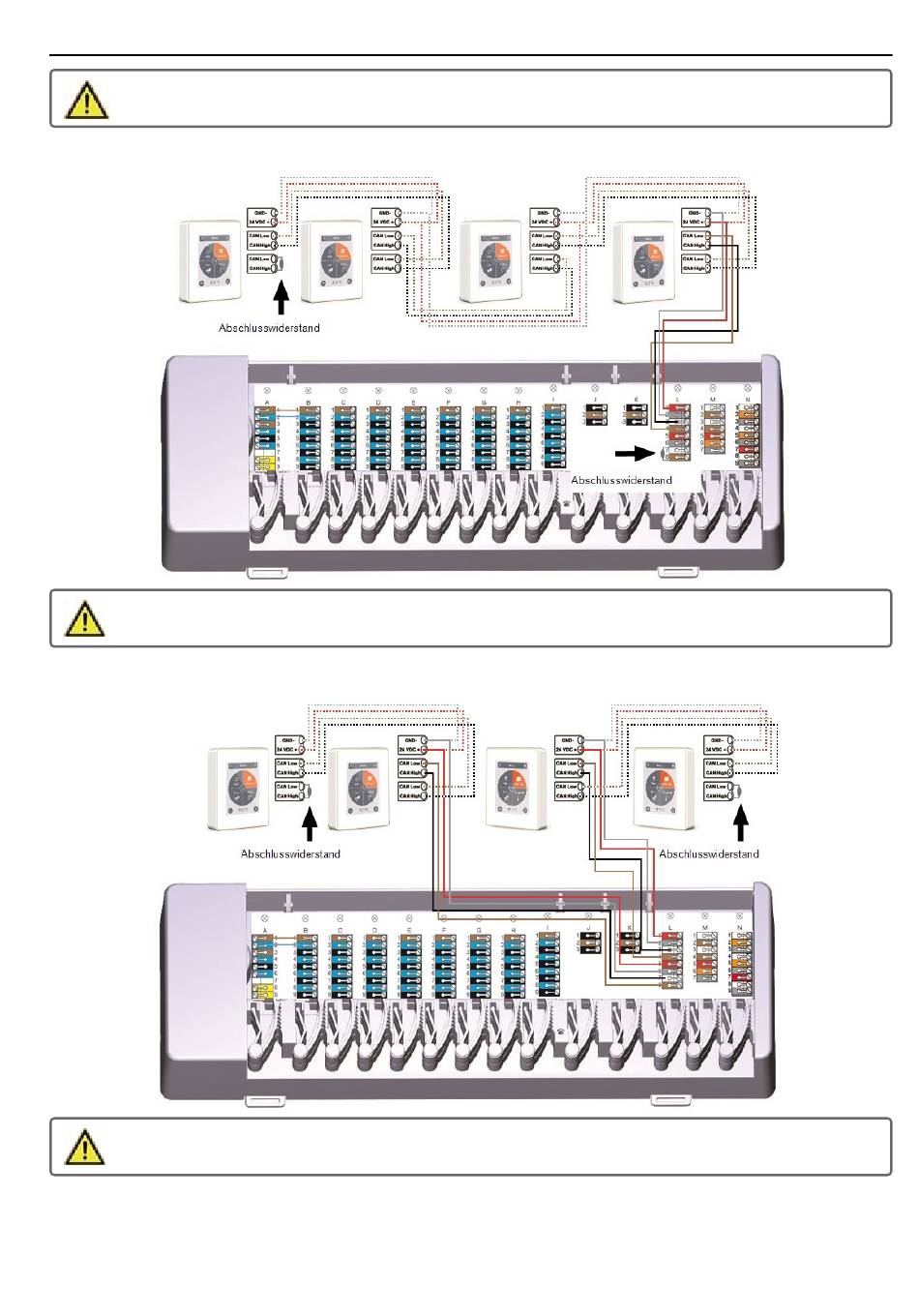

Beispiel 1: Linienstruktur mit °CALEONbox Clima als Endpunkt
Am ersten und letzten Gerät im CAN-Netzwerk muss ein 120 Ohm Abschlusswiderstand zwischen den Anschlüssen
CAN Low und CAN High gesetzt werden.
Beispiel 2: Linienstruktur mit °CALEONbox Clima in der Mitte
Am ersten und letzten Gerät im CAN-Netzwerk muss ein 120 Ohm Abschlusswiderstand zwischen den Anschlüssen
CAN Low und CAN High gesetzt werden.
