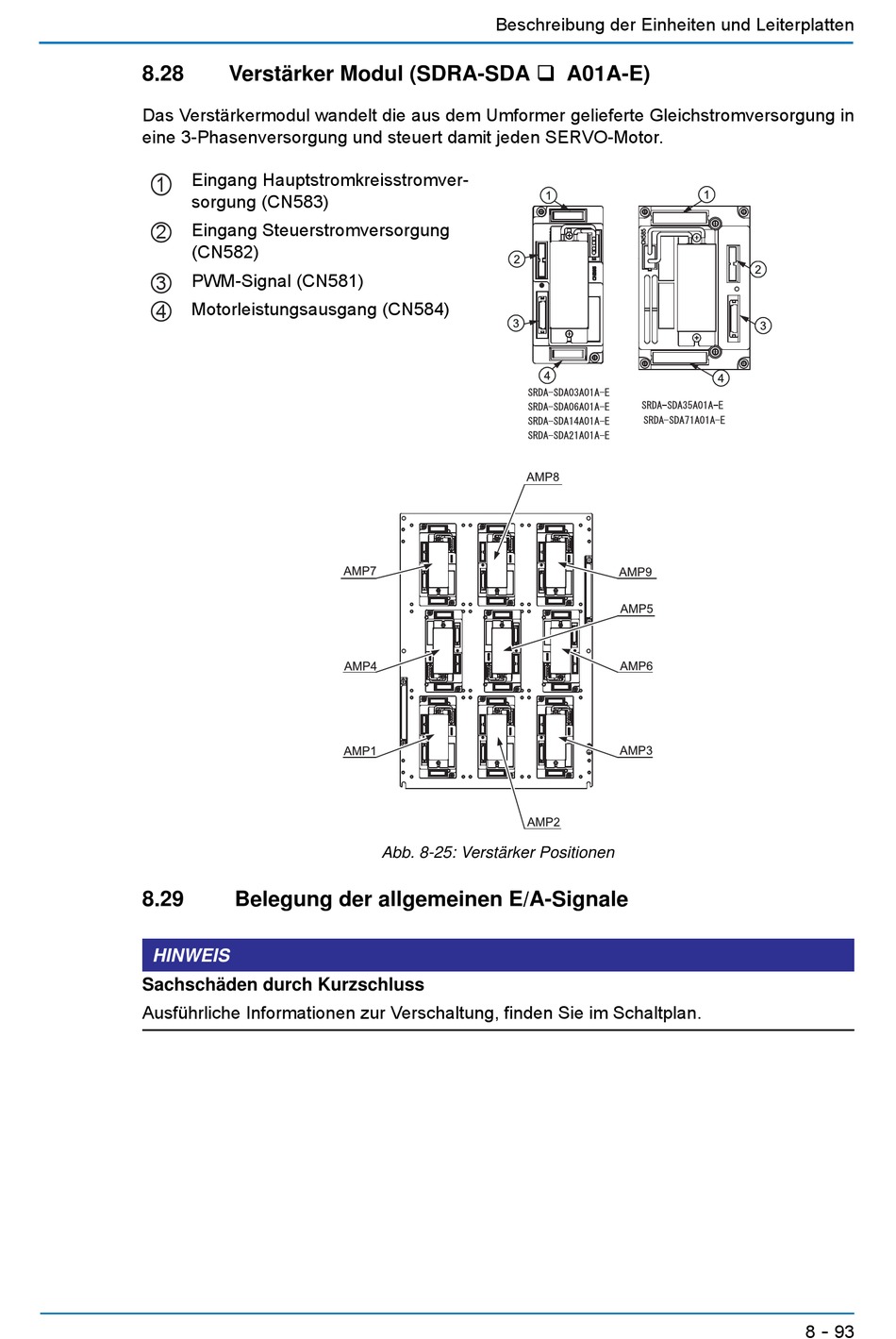

Verstärker Modul (SDRA-SDA A01A-E)
8.28
Das Verstärkermodul wandelt die aus dem Umformer gelieferte Gleichstromversorgung in
eine 3-Phasenversorgung und steuert damit jeden SERVO-Motor.
Eingang Hauptstromkreisstromver-
1
sorgung (CN583)
Eingang Steuerstromversorgung
2
(CN582)
PWM-Signal (CN581)
3
Motorleistungsausgang (CN584)
4
8.29
Belegung der allgemeinen E/A-Signale
HINWEIS
Sachschäden durch Kurzschluss
Ausführliche Informationen zur Verschaltung, finden Sie im Schaltplan.
Beschreibung der Einheiten und Leiterplatten
Abb. 8-25: Verstärker Positionen
-
8
93
