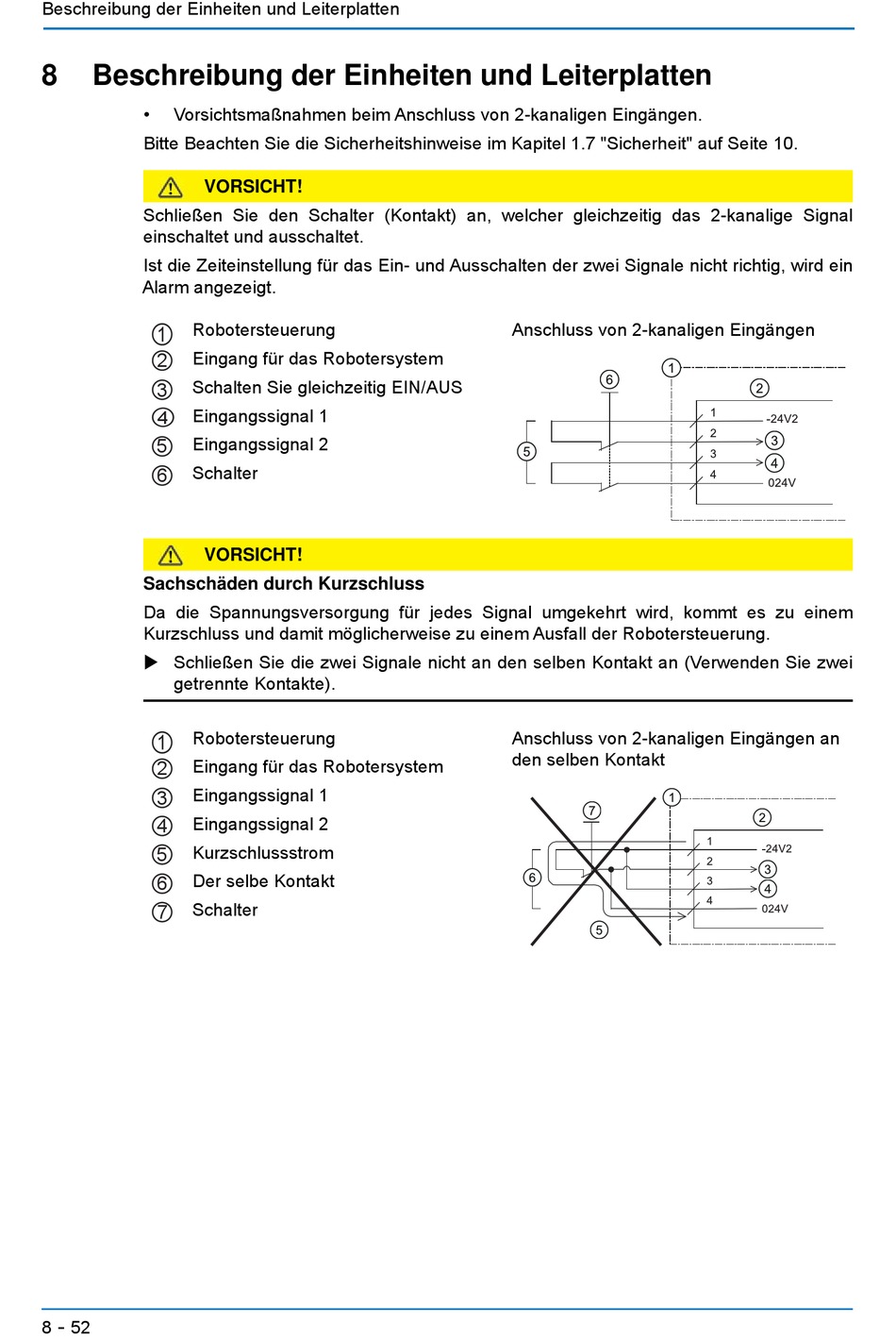

Beschreibung der Einheiten und Leiterplatten
8
Beschreibung der Einheiten und Leiterplatten
•
Vorsichtsmaßnahmen beim Anschluss von 2-kanaligen Eingängen.
Bitte Beachten Sie die Sicherheitshinweise im Kapitel 1.7 "Sicherheit" auf Seite 10.
VORSICHT!
Schließen Sie den Schalter (Kontakt) an, welcher gleichzeitig das 2-kanalige Signal
einschaltet und ausschaltet.
Ist die Zeiteinstellung für das Ein- und Ausschalten der zwei Signale nicht richtig, wird ein
Alarm angezeigt.
Robotersteuerung
1
Eingang für das Robotersystem
2
Schalten Sie gleichzeitig EIN/AUS
3
Eingangssignal 1
4
Eingangssignal 2
5
Schalter
6
VORSICHT!
Sachschäden durch Kurzschluss
Da die Spannungsversorgung für jedes Signal umgekehrt wird, kommt es zu einem
Kurzschluss und damit möglicherweise zu einem Ausfall der Robotersteuerung.
Schließen Sie die zwei Signale nicht an den selben Kontakt an (Verwenden Sie zwei
getrennte Kontakte).
Robotersteuerung
1
Eingang für das Robotersystem
2
Eingangssignal 1
3
Eingangssignal 2
4
Kurzschlussstrom
5
Der selbe Kontakt
6
Schalter
7
-
8
52
Anschluss von 2-kanaligen Eingängen
Anschluss von 2-kanaligen Eingängen an
den selben Kontakt
