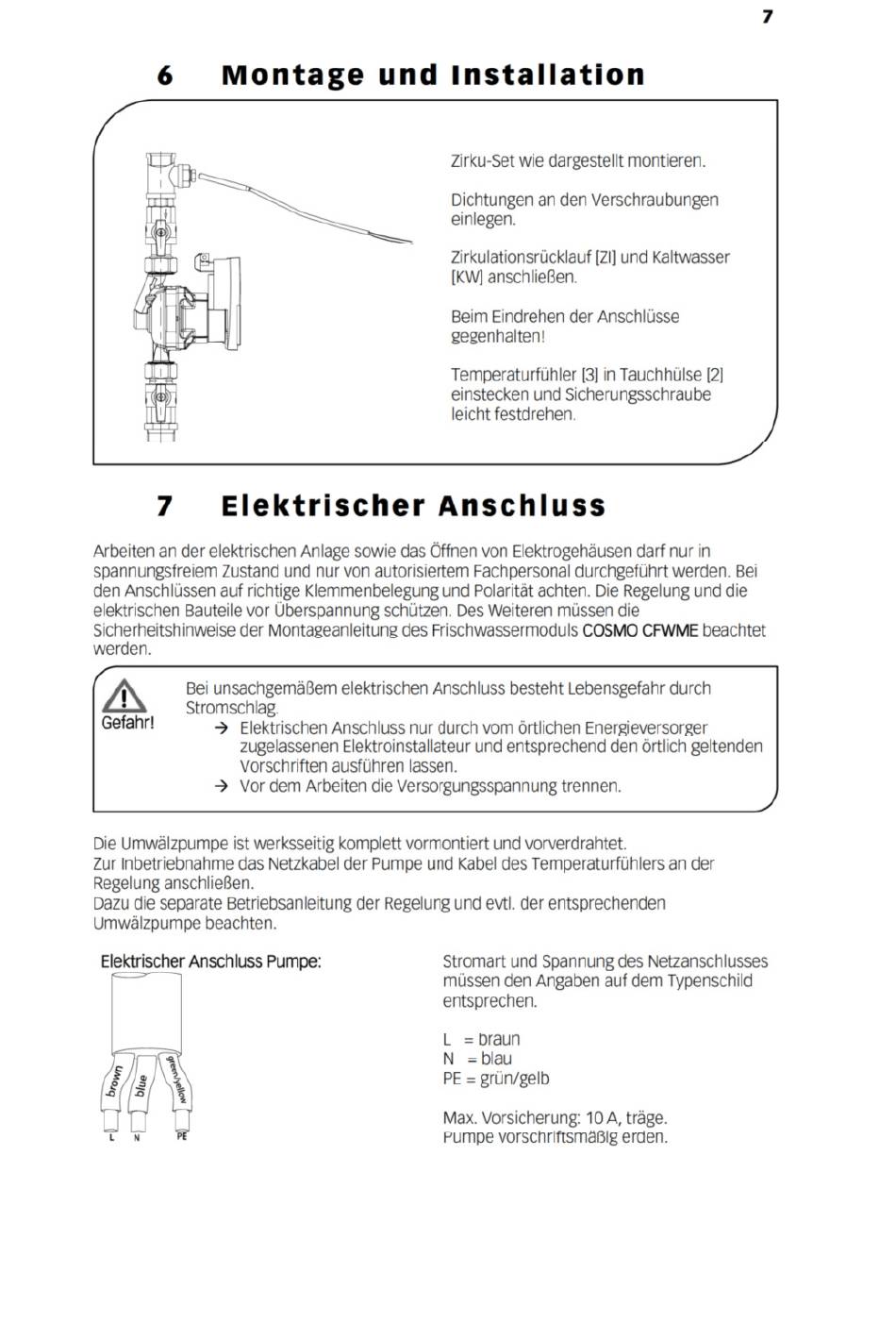

Cosmo CFWMEZS Montage- Und Betriebsanleitung Seite 7

Zirkulationsset

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Montage
6
Elektrischer
7
Arbeiten an der elektrischenAnlagesowie das Öffnenvon Elektrogehäusen darf nur in
spannungsfreiem Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei
den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die Regelung und die
elektrischen Bauteile vor Uberspannung schützen. Des weiteren müssen die
Sicherheitshinweise der Montageanleitung des Frischwassermoduls COSMOCFWMEbeachtet
werden.
Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch
Stromschlag.
Gefahr!
-5 Elektrischen Anschluss nur durch vom örtlichen Energieversorger
zugelassenen Elektroinstallateur und entsprechend den örtlich geltenden
Vorschriften
-Y Vor dem Arbeiten die versorgungsspannung trennen.
Die Umwälzpumpe ist werksseitig komplett vormontiert und vorverdrahtet.
Zur Inbetriebnahme
das Netzkabel der Pumpe und Kabel des Temperaturfühlers
Regelung anschließen.
Dazu die separate Betriebsanleitung der Regelung und evtl. der entsprechenden
Umwälzpumpe beachten.
Elektrischer Anschluss Pumpe:
und
Installation
Zirku-Set wie dargestellt montieren.
Dichtungen an den Verschraubungen
Zirkulationsrücklauf [ZIIund Kaltwasser
[KWI anschließen.
Beim Eindrehen
gegenhalten!
Temperaturfühler [31in Tauchhülse [21
einstecken und Sicherungsschraube
leicht festdrehen.
Anschluss
ausführen
lassen.
Stromart und Spannung des Netzanschlusses
müssen den Angaben auf dem Typenschild
entsprechen.
L
= braun
N
-blau
PE = grün/gelb
Max. Vorsicherung: 10 A, träge.
Pumpe vorschriftsmäßig erden.
der Anschlüsse
an der
7
