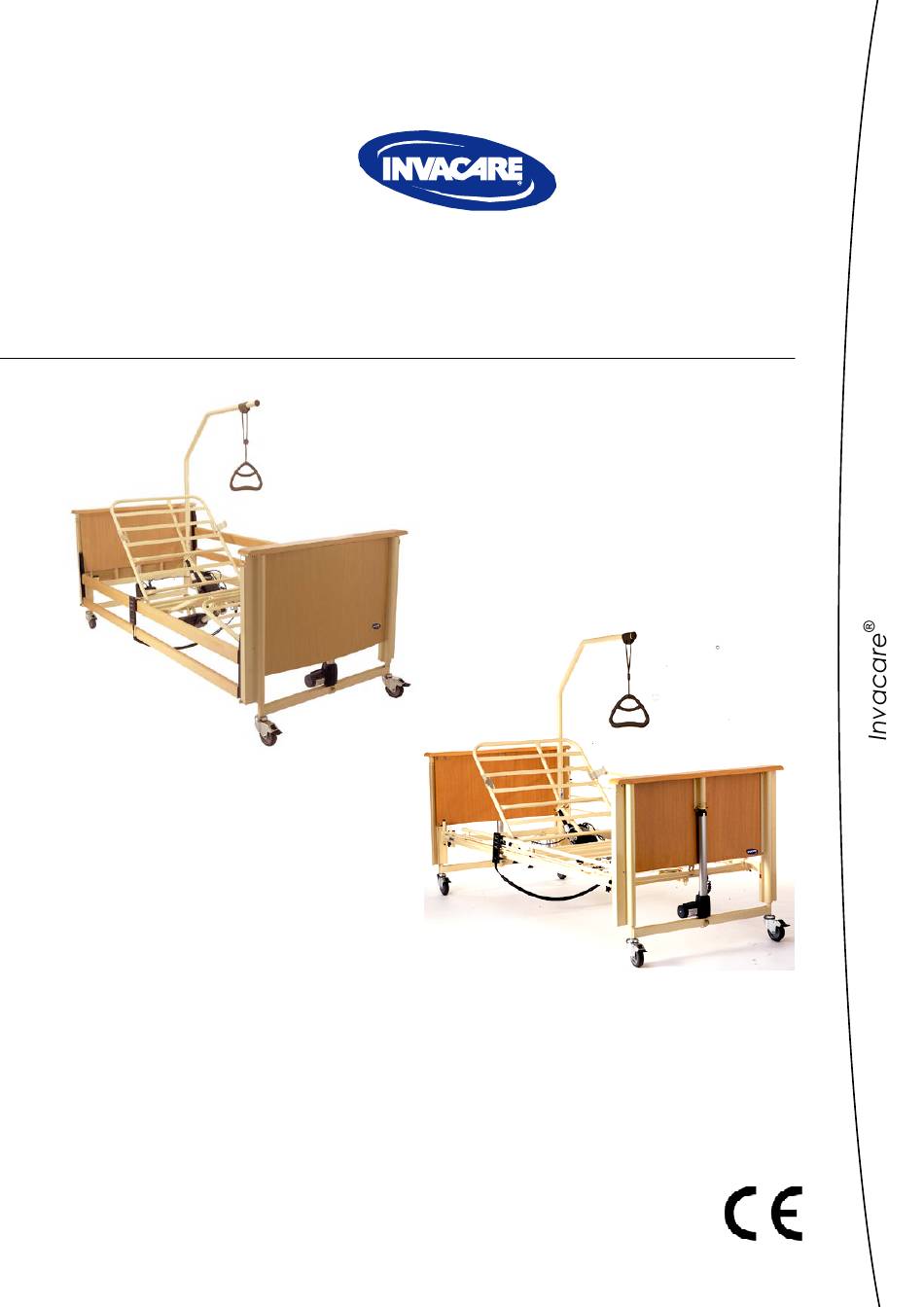

- Seite 1 SOLO Invacare ® User’s manual (GB – D – NL – F – ES – P) ® Invacare EC-Høng A/S Ident. nr.: 1417629 Version 01 11.2001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ................... 19 2. Empfang des SOLO am Aufstellungsort ......... 21 3. Montage des SOLO..............22 4. Montage des Zubehörs............... 23 5. Bedienung des Bettes ..............23 6. Notsenkung der Rückenlehne und/oder des Schenkelteils ..24 7. Montage/Bedienung des Holzseitengitters SOLO ....25 8. -
Seite 3: Allgemeines
Herzlichen Glückwunsch zu Ihrer Wahl eines Pflegebetts Invacare ® SOLO. Das SOLO von Invacare ® EC-Høng wurde speziell für die Pflege im eigenen Heim entwickelt. Das SOLO ist ein Pflegebett, das einfache Bedienung mit hoher Funktionalität vereint. Invacare ® EC-Høng ist nach DS/EN ISO 9001/EN 46001 zertifiziert. Kunden können sich also darauf verlassen, dass alle Produkte von Invacare ®... - Seite 4 Die in Kapitel 12, 13 und 14 beschriebenen Wartungs- und Reparaturarbeiten dürfen nur von Personal durchgeführt werden, das entsprechend von Invacare ® geschult ist. Ein Bett des Typs SOLO ist in einem Raum aufzubewahren, dessen Luftfeuchtigkeit der eines Aufenthaltraums entspricht.
-
Seite 5: Empfang Des Solo Am Aufstellungsort
2. Empfang des SOLO am Aufstellungsort Bestellnummer Bezeichnung 390.BE5100.D0 2-geteilte Liegefläche, 90x200 cm, Motor für Rückenlehne 390.DE5100.D0 4-geteilte Liegefläche, 90x200 cm, Motor für Rückenlehne und Schenkelteil 390.0001C1.D0 Kopf- bzw. Fußteil mit Motor und Holzverkleidung 1417633-0101 Holzseitengitter SOLO 50.55190.XX/L Seitengitter, absenkbar, links (Standard), Höheneinstellung von 380 mm bis 80 mm 50.55190.XX/R... -
Seite 6: Montage Des Solo
3. Montage des SOLO (Abb. 2) - Die zwei Einschübe so in das Kopfende einsetzen, dass der eine mehr aus dem Seitenrohr herausragt als der andere. - Die zwei Rändelschrauben lose einschrauben. - Fußende auf die beiden Einschübe schieben. - Mit 2 Rändelschrauben festschrauben. -
Seite 7: Montage Des Zubehörs
4. Montage des Zubehörs (Abb. 3) Montage des Seitengitters, Modell 5519/5529 Das Seitengitter kann mit Auslösemechanismus am Kopfende montiert werden. 0 - 6 cm 25 cm oder mehr Die Gabeln des Seitengitters müssen lt. Seitengitterinstruktion montiert werden. Seitengitter mit 2 Rändelschrauben festschrauben. Bei der Montage und der Bedienung der Seitengitter können die Finger eingeklemmt werden. -
Seite 8: Notsenkung Der Rückenlehne Und/Oder Des Schenkelteils
Bei Bedienung der Liegeflächenteile besteht beim Seitengitter die Gefahr von Einklemmung. Nach beendeter Pflegearbeit das Bett immer in die niedrigste Position absenken. Dadurch wird ein Einklemmen der Finger durch versehentliches Absenken der Liegefläche verhindert. Personen, die sich während des Anhebens des Betts darunter aufhalten, können sich ernsthaft verletzen. Beim Absenken des Schenkelteil können die Finger zwischen Schenkelteil und Liegefläche eingeklemmt werden. -
Seite 9: Montage/Bedienung Des Holzseitengitters Solo
Montage des Holzseitengitters SOLO Das Holzseitengitter SOLO immer waagerecht - und NIE geneigt - halten. Die Bedienung des Holzseitengitters SOLO erfolgt am bequemsten von der Mitte des Betts aus. Bett mit Hilfe des Handschalters in die obere Position fahren. Rohrsplinte von den Führungsschienen abmontieren. -
Seite 10: Bedienung Des Zubehörs
Bei der Montage und der Bedienung der Seitengitter können die Finger eingeklemmt werden. Am Bett SOLO darf nur in dieser Anleitung beschriebenes Zubehör montiert werden. 8. Bedienung des Zubehörs Bedienung des Seitengitters, Modell 5519/5529 AUF: Das Seitengitter am oberen Rohr in Richtung des Auslösemechanismus hochziehen. -
Seite 11: Verwendung Des Transportbeschlags
Transportbeschlag sind auf Anforderung bei Invacare ® EC-Høng erhältlich. 12. Reinigung und Desinfektion Ein SOLO Bett verträgt keine Reinigung in einer Waschanlage oder Reinigung mit Wasserstrahl. Das Bett mit einem Schwamm, einem Tuch oder einer Bürste mit üblichen Haushaltsreinigern abwaschen. -
Seite 12: Serviceplan
14. Serviceplan Wartung und Überholung der SOLO betten dürfen nur von entsprechend geschultem Personal durchgeführt werden. Ident.-nr. des Betts: Datum: Initialen: Sichtprüfung aller Rahmenteile. (Plastische Verformung und/oder Verschleiß und Schweißnähte). Überprüfung der Nieten im Kopf- und Fußteil. (Es darf kein Spiel geben). -
Seite 13: Fehlersuche, Elektrisches System
16. Fehlersuche, elektrisches System Wartung und Überholung der SOLO Betten dürfen nur von entsprechend geschultem Personal durchgeführt werden. Symptom Mögliche Ursache Behebung Anzeige der Netzspannung leuchtet 1) Netzspannung nicht 1) Netzspannung anschließen nicht angeschlossen 2) Sicherung defekt 2) Sicherung austauschen, wenn dies 3) Steuerung defekt bei der Steuerung möglich ist, wenn... -
Seite 14: Leitungsführung
17. Leitungsführung 2. Stecker der Leitung des kopfteilseitigen und des 1. Bett montieren. Netzkabel an 230V anschließen. fußteilseitigen Hubmotors in den Hubmotor stecken, die anderen Enden direkt in die Steurung stecken. Die Kabeln müssen lose hängen. 3. Bett ganz hinauf fahren. 4. - Seite 15 Austausch der Steuerung und Kabeln ACHTUNG: Die Steuerung muss immer mit den Steckern nach oben angebracht werden. 1. Die Steuerung kann durch Entfernen der Verschluss-Clips vom Rückenmotor abmontiert werden. Verschluss-Clips 2. Die Steuerung seitwärts vom Motor ziehen. 3. Die Steuerung und/oder Kabel können nun ausgetauscht werden.
-
Seite 16: Technische Spezifikationen
18. Technische Spezifikationen Alle Maßangaben in cm. Alle Winkel in Grad. Alle Maßangaben und Winkel ohne Spiel. Invacare ® behält sich das Recht vor, Maßangaben und Winkel ohne vorherige Ankündigung zu ändern. (Abb. 10) Anschlußspannung: 230 V ~ ±10%, 50 Hz.
