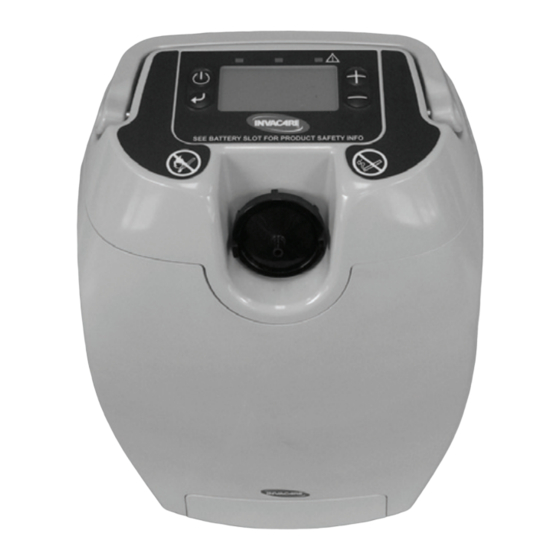

NAVIGATING THE SOLO
QUICK REFERENCE GUIDE
NOTE: This guide is meant to be used only as a brief, general
reference. For complete operating instructions, always refer
to the Operator's Manual.
Turning Concentrator On/Off
NOTE: For this procedure, refer to FIGURE 1.1.
1. To turn the SOLO
On/Off button
and the unit beeps.
2. To turn the SOLO
On/Off button
NOTE: GREEN light will flash and you will hear the machine stop
running.
On/Off
Button
Mode/
Return/
Highlight
Button

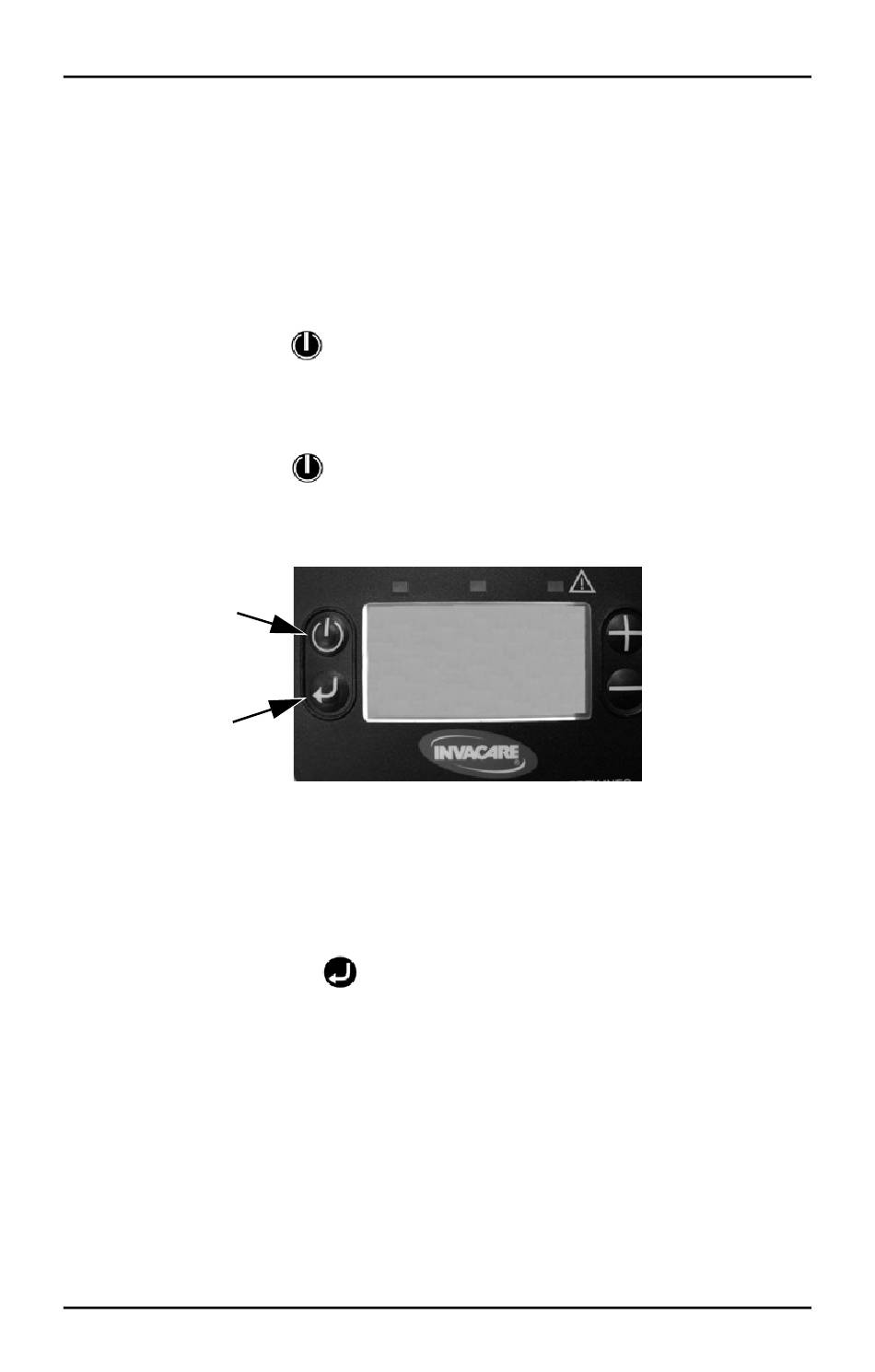

FIGURE 1.1 Turning Concentrator On/Off
Menu Screens Navigation
NOTE: For this procedure, refer to FIGURE 1.1.
1. After turning on unit, press and hold the Mode/Return/
Highlight Button
concentrator menu screens.
NOTE: Screens will continue scrolling until the Mode/Return/
Highlight Button is released.
Normal Operating/Standby Screen
The Normal Operating/Standby screen shows either battery
strength gauge, fan operating, external power on and battery
charging icons, when applicable, or the current/last mode of
operation and output flow level selected.
SOLO
™ Quick Reference Guide
2
™ LCD SCREEN
2
 concentrator on, press and hold the
2
 until the three warning lights display
 concentrator off, press and hold the
2
.
 to scroll through the three SOLO
1

2
Part No 1163224

Werbung

loading

Verwandte Anleitungen für Invacare SOLO2

Inhaltszusammenfassung für Invacare SOLO2

  • Seite 1 NAVIGATING THE SOLO ™ LCD SCREEN QUICK REFERENCE GUIDE NOTE: This guide is meant to be used only as a brief, general  reference. For complete operating instructions, always refer  to the Operator’s Manual. Turning Concentrator On/Off NOTE: For this procedure, refer to FIGURE 1.1. 1. To turn the SOLO  concentrator on, press and hold the  On/Off button   until the three warning lights display  and the unit beeps. 2. To turn the SOLO  concentrator off, press and hold the  On/Off button  NOTE: GREEN light will flash and you will hear the machine stop  running. On/Off Button Mode/ Return/ Highlight Button FIGURE 1.1 Turning Concentrator On/Off Menu Screens Navigation NOTE: For this procedure, refer to FIGURE 1.1.
  • Seite 2 LCD Adjust Screen The LCD Adjust screen allows user to change the brightness  and contrast of the screen (FIGURE 1.2). Up/Increase Button Mode/Return/ Down/Decrease Highlight Button Button FIGURE 1.2 LCD Adjust Screen LCD Adjust Screen Navigation NOTE: For this procedure, refer to FIGURE 1.2. 1. Perform one of the following, while the LCD Adjust screen  is displayed: A. Tap the Return/Highlight Button   to move the black  highlight bar from left to right, or right to left. B. Tap the Up/Increase Button   or the Down/Decrease  Button   while the black highlight bar is on the  “LEFT SIDE” of the screen to move the highlight bar up  or down. C. Tap the Up/Increase Button   or Down/Decrease  Button   while the highlight bar is on the “RIGHT ...
  • Seite 3 2. To save changes made on the LCD Adjust screen: A. Press and hold the Mode/Return/Highlight Button    until a different screen appears. Mode & Flow Adjust Screen The Mode & Flow Adjust screen allows user to change the  current mode of operation and output flow (FIGURE 1.3). NOTE: To adjust either the mode or flow, the Mode & Flow Adjust  screen must be displayed. If the battery level screen is displayed,  press the Mode/Return/Highlight  , Up/Increase  , or  Down/Decrease   button for approximately two seconds (screen  should change to Mode & Flow Adjust). NOTE: Any changes to the setting will not take effect until after the  screen flashes three times. Up/Increase Button Down/Decrease Mode/Return/ Button Highlight Button FIGURE 1.3 Mode & Flow Adjust Screen SOLO ™ Quick Reference Guide Part No 1163224...
  • Seite 4 Changing Mode NOTE: For this procedure, refer to FIGURE 1.3. 1. With the Mode & Flow screen displayed, press and hold  the Return/Highlight Button   for one second. 2. Wait until the Mode & Flow screen flashes three times. Adjusting Flow NOTE: For this procedure, refer to FIGURE 1.3. 1. With the Mode & Flow screen displayed, press and hold  the Up/Increase Button   or Down/Decrease Button    until desired setting is achieved. 2. Wait until the Mode & Flow screen flashes three times. Part No 1163224 SOLO ™ Quick Reference Guide...
  • Seite 5 NAVIGAZIONE DELLA SCHERMATA LCD DI SOLO ™ GUIDA DI RIFERIMENTO VELOCE NOTA: La presente guida ha lo scopo di fornire solo  riferimenti brevi e generali. Per le istruzioni operative  complete, fare sempre riferimento al Manuale dellʹoperatore. Accensione/spegnimento del concentratore NOTA: Per questa procedura, fare riferimento alla FIGURA 1.1. 1. Accendere il concentratore SOLO , tenere premuto il  pulsante On/Off  fino a quando vengono illuminate le  tre spie e lʹunità emette un suono. 2. Per spegnere il concentratore SOLO , tenere premuto il  pulsante On/Off NOTA: La spia VERDE lampeggerà e si sentirà la macchina  fermarsi. On/off Pulsante Pulsante Modalità/Indietro/ Evidenzia FIGURA 1.1 Accensione/spegnimento del concentratore Navigazione tramite le schermate di menu NOTA: Per questa procedura, fare riferimento alla FIGURA 1.1.
  • Seite 6 Schermata Funzionamento normale/Standby La schermata Funzionamento normale/Standby mostra le  icone dellʹindicatore della batteria, del funzionamento della  ventola, dellʹalimentazione esterna e della carica della  batteria. Schermata Regolazione LCD La schermata Regolazione LCD permette allʹutente di cambiare  la luminosità e il contrasto dello schermo (FIGURA 1.2). Pulsante Più/Incremento Pulsante Pulsante Meno/Decremento Modalità/Indietro/ Evidenzia FIGURA 1.2 Schermata Regolazione LCD Navigazione della schermata Regolazione LCD NOTA: Per questa procedura, fare riferimento alla FIGURA 1.2. 1. Con la schermata Regolazione LCD visualizzata,  effettuare una delle seguenti operazioni: A. Premere il Pulsante Modalità/Indietro/Evidenzia    per spostare la barra di evidenziamento da sinistra a  destra oppure da destra a sinistra. B. Premere il pulsante Più/Incremento   oppure il ...
  • Seite 7 C. Premere il pulsante Più/Incremento   oppure il  pulsante Meno/Decremento   con al barra di  evidenziamento sul “LATO DESTRO” della schermata  per modificare il valore dellʹitem evidenziato. D. Tenere premuto il Pulsante  Modalità/Indietro/Evidenzia  per continuare a  scorrere attraverso le tre schermate di menu. NOTA: se non viene premuto nessun pulsante per circa 10 secondi,  la schermata tornerà alla schermata Funzionamento  normale/Standby. Le modifiche NON verranno salvate. 2. Per salvare le modifiche sulla schermata Regolazione  LCD: A. Tenere premuto il Pulsante Modalità/Indietro/ Evidenzia   fino alla visualizzazione di unʹaltra  schermata. Schermata di regolazione Modalità e Flusso La schermata di regolazione Modalità e Flusso permette  allʹutente di modificare lʹattuale modalità operativa e il flusso  in uscita (FIGURA 1.3). NOTA: Per regolare la modalità o il flusso, deve essere visualizzata  la schermata Modalità di regolazione modalità e flusso. Se viene  visualizzata la schermata del livello della batteria, premere il  pulsante Indietro/Evidenzia  , Più/Aumenta   oppure  Meno/Diminuisci   per circa due secondi (la schermata dovrebbe  passare a Modalità di regolazione modalità e flusso).
  • Seite 8 Pulsante Più/Incremento Pulsante Pulsante Modalità/Indietro/ Meno/Decremento Evidenzia FIGURA 1.3 Schermata di regolazione Modalità e Flusso Cambio di modalità NOTA: Per questa procedura, fare riferimento alla FIGURA 1.3. 1. Quando appare la schermata Modalità di regolazione  modalità e flusso, premere e tenere premuto per un  secondo il Pulsante Modalità/Indietro/Evidenzia  2. Attendere che la schermata Modalità di regolazione  modalità e flusso pulsi tre volte. Regolazione del flusso NOTA: Per questa procedura, fare riferimento alla FIGURA 1.3. 1. Con la schermata Modalità di regolazione modalità e  flusso visualizzata, premere e tenere premuto per un  secondo il pulsante Più/Aumenta   oppure Meno/ Diminuisci   fino a raggiungere lʹimpostazione  desiderata. 2. Attendere che la schermata Modalità di regolazione  modalità e flusso pulsi tre volte.
  • Seite 9 NAVIGEREN IN HET SOLO ™ LCD SCHERM SNELLE REFERENTIEGIDS LET OP: Deze gids is uitsluitend bedoeld als  een korte, algemene referentie. Raadpleeg steeds de  Gebruikershandleiding voor volledige bedieningsinstructies. Aan/Uitzetten van de concentrator LET OP: Raadpleeg voor deze procedure FIGUUR 1.1. 1. Om de SOLO  concentrator aan te zetten, houd de Aan/Uit  knop ingedrukt   tot de drie waarschuwingslampjes  branden en de eenheid een geluidssignaal geeft. 2. Om de SOLO  concentrator uit te zetten, houd de Aan/Uit  knop ingedrukt  LET OP: Het GROENE lampje knippert en u hoort dat de machine  stopt. Aan/Uit knop Knop Modus/ Terug/ Markeren FIGUUR 1.1 Aan/Uitzetten van de concentrator Navigatie menuschermen LET OP: Raadpleeg voor deze procedure FIGUUR 1.1.
  • Seite 10 Normaal Werk/Stand-by scherm Het normale Werk/Stand‐by scherm toont de pictogrammen  van de meterstand van de batterij, de werking van de  ventilator, externe stroombron aan en het opladen van de  batterij, wanneer van toepassing, of de huidige/laatste  geselecteerde werkmodus en uitvoer‐flowgehalte. Scherm LCD-bijstellen Door het scherm LCD‐bijstellen kan de gebruiker de  helderheid en het contrast van het scherm veranderen  (FIGUUR 1.2). Omhoog/ Toenemen knop Knop Modus/Terug/ Omlaag/ Markeren Afnemen knop FIGUUR 1.2 Scherm LCD-bijstellen Navigatie scherm LCD-bijstellen LET OP: Raadpleeg voor deze procedure FIGUUR 1.2. 1. Voer één van de volgende stappen uit terwijl het scherm  LCD‐bijstellen is weergegeven: A. Tik op de Knop Modus/Terug/Markeren   om de  zwarte highlightbalk te verplaatsen van links naar  rechts of van rechts naar links. B. Tik op de Omhoog/Toenemen knop   of de ...
  • Seite 11 C. Tik op de Omhoog/Toenemen knop   of de  Omlaag/Afnemen knop   terwijl de highlightbalk  zich „RECHTS” op het scherm bevindt om de waarde  van het gemarkeerde item te veranderen. D. Houd de Knop Modus/Terug/Markeren ingedrukt    om verder te scrollen door de drie menuschermen. LET OP: Als er gedurende ongeveer 10 seconden geen  knoppen worden ingedrukt, gaat het scherm terug naar het  Stand‐by/Normale werkscherm. Eventuele veranderingen  worden NIET opgeslagen. 2. Om veranderingen in het scherm LCD‐bijstellen op te  slaan: A. Houd de Knop Modus/Terug/Markeren   ingedrukt  tot er een ander scherm verschijnt. Scherm Modus & Flow bijstellen Door het scherm Modus & Flow bijstellen kan de gebruiker de  huidige werkmodus en uitvoerflow veranderen (FIGUUR 1.3). LET OP: Om de modus of stroming bij te stellen, moet het scherm  Modus en Stroming Bijstellen worden weergegeven. Als het scherm  met het batterijniveau wordt weergegeven, drukt u ongeveer twee  seconden op de knop Terug/Markeren  , Omhoog/Verhogen   of  Omlaag/Verlagen   (het scherm moet veranderen in Modus en  Stroming Bijstellen). LET OP: Veranderingen aan de instellingen zijn pas van kracht  nadat het scherm driemaal heeft geknipperd. SOLO ™...
  • Seite 12 Omhoog/ Toenemen knop Knop Omlaag/ Modus/Terug/ Afnemen knop Markeren FIGUUR 1.3 Scherm Modus & Flow bijstellen Modus veranderen LET OP: Raadpleeg voor deze procedure FIGUUR 1.3. 1. Terwijl het scherm Modus en Stroming is weergegeven,  houdt u de knop Terug/Markeren   één seconde lang  ingedrukt. 2. Wacht tot het scherm Modus en Stroming driemaal  knippert. Flow bijstellen LET OP: Raadpleeg voor deze procedure FIGUUR 1.3. 1. Terwijl het scherm Modus en Stroming wordt  weergegeven, houdt u de knop Omhoog/Verhogen   of  Omlaag/Verlagen ingedrukt   tot de gewenste instelling  is bereikt. 2. Wacht tot het scherm Modus en Stroming driemaal  knippert. Part No 1163224 SOLO ™...
  • Seite 13 NAVIGUER L'ECRAN LCD SOLO ™ GUIDE D'UTILISATION RAPIDE REMARQUE : Ce guide est destiné à être utilisé uniquement  à titre de référence rapide  générale. Pour des consignes  dʹutilisation complètes, faites toujours référence au Guide  dʹutilisation. Mise en marche ou à l’arrêt du concentrateur REMARQUE : Pour cette procédure, veuillez vous référer à  FIGURE 1.1. 1. Pour mettre en marche le concentrateur SOLO , appuyez  sur le bouton de Marche/Arrêt et maintenez‐le enfoncé    jusquʹà ce que les trois LED d’indication sʹallument et que  l’unité bipe. 2. Pour arrêter le concentrateur SOLO , appuyez sur le  bouton de Marche/Arrêt   et maintenez‐le enfoncé. REMARQUE : La LED d’indication VERTE clignotera et vous  entendrez la machine s’arrêter. Bouton de Marche/Arrêt Bouton Mode/Retour/ Mettre en Surbrillance...
  • Seite 14 REMARQUE : Les écrans continueront à défiler jusquʹà ce que le  Bouton Mode/Retour/Mettre en Surbrillance soit relâché. Écran Fonctionnement normal/Veille L’écran Fonctionnement normal/Veille affiche soit la jauge  d’énergie de la batterie, le fonctionnement du ventilateur,  l’alimentation externe et les icônes de chargement de batterie,  si applicables, ou le mode actuel/dernier de fonctionnement et  le niveau de débit de sortie sélectionné. Écran Réglage LCD L’écran Réglage LCD permet à lʹutilisateur de modifier la  brillance et le contraste de lʹécran (FIGURE 1.2). Bouton Haut/Augmenter Bouton Mode/Retour/ Mettre en Bouton Surbrillance Bas/Diminuer FIGURE 1.2 Écran Réglage LCD Navigation de l’écran Réglage LCD REMARQUE : Pour cette procédure, veuillez vous référer à  FIGURE 1.2. 1. Exécutez l’une des opérations suivantes, alors que l’écran  Réglage LCD s’affiche : A. Appuyez sur le Bouton Mode/Retour/Mettre en  Surbrillance ...
  • Seite 15 B. Appuyez sur le bouton Haut/Augmenter   ou le  bouton Bas/Diminuer   tandis que la barre noire  de mise en surbrillance se trouve sur le « CÔTÉ  GAUCHE » de lʹécran pour déplacer la barre de mise  en surbrillance vers le haut ou vers le bas. C. Appuyez sur le bouton Haut/Augmenter   ou  Bas/Diminuer   tandis que la barre de mise en  surbrillance se trouve sur le « CÔTÉ DROIT » de lʹécran  pour changer la valeur de l’élément mis en  surbrillance. D. Maintenez le Bouton Mode/Retour/Mettre en  Surbrillance   pour continuer à faire défiler les trois  écrans de menu. REMARQUE : Si aucun bouton nʹest appuyé pendant environ 10  secondes, lʹécran retournera à l’écran Veille/Fonctionnement  normal. Aucune modification apportée NE SERA enregistrée. 2. Pour enregistrer des modifications apportées sur lʹécran  Réglage LCD : A. Appuyez sur le Bouton Mode/Retour/Mettre en  Surbrillance   jusqu’à ce quʹun autre écran  apparaisse. Écran Réglage mode et débit L’écran Réglage mode et débit permet à lʹutilisateur de  changer le mode de fonctionnement actuel et le débit de sortie  (FIGURE 1.3). REMARQUE : Pour régler soit le mode soit le le débit, lʹécran ...

  • Seite 16: Changement De Mode

    REMARQUE : Tout changement du réglage ne prendra effet que  lorsque lʹécran aura clignoté trois fois. Bouton Haut/Augmenter Bouton Mode/Retour/ Bouton Mettre en Bas/Diminuer Surbrillance FIGURE 1.3 Écran Réglage mode et débit Changement de mode REMARQUE : Pour cette procédure, veuillez vous référer à  FIGURE 1.3. 1. Une fois lʹécran Mode et Débit affiché, maintenez le  bouton Retour/Mettre en Surbrillance   enfoncé pendant  une seconde. 2. Patientez jusquʹà ce que lʹécran Mode et Débit clignote  trois fois. Réglage du débit REMARQUE : Pour cette procédure, veuillez vous référer à  FIGURE 1.3. 1. Une fois lʹécran Mode et Débit affiché, maintenez le  bouton Haut/Augmenter   ou Bas/Baisser   enfoncé ...
  • Seite 17 NAVIGIEREN DES SOLO ™ LCD-BILDSCHIRMS KURZLEITFADEN HINWEIS: Dieses Handbuch ist nur als kurzer, allgemeiner  Leitfaden vorgesehen. Ausführliche Bedienungsanweisungen  finden Sie in der Bedienungsanleitung. Ein- und Ausschalten des Konzentrators HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in  ABBILDUNG 1.1. 1. Um den SOLO ‐Konzentrator einzuschalten, halten Sie  den On/Off‐Knopf gedrückt,   bis die drei Warnleuchten  aufleuchten und das Gerät einen Signalton abgibt. 2. Um den SOLO ‐Konzentrator auszuschalten, halten Sie  den On/Off‐Knopf   gedrückt. HINWEIS: Die GRÜNE Leuchte blinkt auf und Sie können  vernehmen, wie das Gerät abschaltet. Ein/Aus Knopf Schaltfläche „Modus/ Zurück/Auswahl“ ABBILDUNG 1.1 Ein- und Ausschalten des Konzentrators Navigation im Menübildschirm HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in ...
  • Seite 18 Normalbetrieb-/Standby-Bildschirm Der Normalbetrieb‐/Standby‐Bildschirm zeigt eine Anzeige  über den Ladezustand der Batterie, je nach Betriebszustand  Symbole zu Lüfter, externer Stromversorgung und  Batterieladevorgang oder den aktuellen/letzten  Betriebsmodus und die ausgewählte Durchflussmenge. LCD-Einstellungs-Bildschirm Der LCD‐Einstellungs‐Bildschirm wird verwendet, um  Helligkeit und Kontrast des Bildschirms einzustellen  (ABBILDUNG 1.2). Knopf „Nach Oben/Erhöhen“ Schaltfläche „Modus/ Zurück/Auswahl“ Knopf „Nach Unten/Verringern“ ABBILDUNG 1.2 LCD-Einstellungs-Bildschirm Navigation im LCD-Einstellungsbildschirm HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in  ABBILDUNG 1.2. 1. Führen Sie eine der folgenden Schritte aus, während der  LCD‐Einstellungsbildschirm angezeigt wird: A. Drücken Sie den Schaltfläche „Modus/Zurück/ Auswahl“,   um den schwarzen Markierungsbalken  von links nach rechts oder umgekehrt zu bewegen. B. Drücken Sie den Knopf Nach Oben/Erhöhen   oder  den Knopf Nach Unten/Verringern,   während sich  der schwarze Markierungsbalken auf der „LINKEN ...
  • Seite 19 C. Drücken Sie den Knopf Nach Oben/Erhöhen   oder  den Knopf Nach Unten/Verringern,   während sich  der schwarze Markierungsbalken auf der „RECHTEN  SEITE“ des Bildschirms befindet, um den Wert der  markierten Einstellung zu verändern. D. Halten Sie den Schaltfläche „Modus/Zurück/ Auswahl“   gedrückt, um weiter durch die drei  Menübildschirme zu scrollen. HINWEIS: Wenn circa 10 Sekunden lang kein Knopf gedrückt  wird, kehrt die Anzeige zum Standby/Normalbetrieb‐Bildschirm  zurück. Dabei werden Änderungen NICHT gespeichert. 2. So speichern Sie im LCD‐Einstellungs‐Bildschirm  gemachte Änderungen: A. Halten Sie den Schaltfläche „Modus/Zurück/ Auswahl“   gedrückt, bis ein anderer Bildschirm  erscheint. Bildschirm Modus und Durchflusseinstellungen Der Modus und Durchflusseinstellungs‐Bildschirm  ermöglicht es dem Anwender, den aktuellen Betriebsmodus  und die Durchflussrate zu verändern (ABBILDUNG 1.3). HINWEIS: Um den Modus oder die Durchflusseinstellungen zu  verändern, muss das Fenster „Modus und  Durchflusseinstellungen“   angezeigt werden. Im Fenster  „Akkustand“   die Schaltfläche „Zurück/Auswahl“  , „Nach  Oben/Erhöhen“ oder „Nach Unten/Verringern“ ungefähr zwei  Sekunden lang gedrückt halten (die Bildschirmanzeige sollte nun  wechseln auf „Modus und Durchflusseinstellungen“).
  • Seite 20 Knopf „Nach Oben/Erhöhen“ Schaltfläche „Modus/ Knopf „Nach Zurück/Auswahl“ Unten/Verringern“ ABBILDUNG 1.3 Bildschirm Modus und Durchflusseinstellungen Ändern des Modus HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in  ABBILDUNG 1.3. 1. Halten Sie, während das Fenster „Modus und  Durchflusseinstellungen“ angezeigt wird, die Schaltfläche  „Zurück/Auswählen“   eine Sekunde lang gedrückt. 2. Warten, bis das Fenster „Modus und  Durchflusseinstellungen“ dreimal aufflackert. Einstellung der Durchfluss-Einstellung HINWEIS: Nähere Angaben zu diesem Verfahren finden Sie in  ABBILDUNG 1.3. 1. Im Fenster „Modus und Durchflusseinstellungen“ die  Schaltfläche „Nach Oben/Erhöhen“   oder „Nach  Unten/Verringern“   gedrückt halten, bis die  gewünschten Einstellungen erreicht sind. 2.
  • Seite 21 NAVEGAR POR LA PANTALLA LCD DEL SOLO ™ GUÍA DE REFERENCIA RÁPIDA NOTA: Esta guía está indicada para utilizarse como una guía  breve y general. Para obtener instrucciones completas de  funcionamiento, remítase siempre al Manual de Propietario. Encender/Apagar el concentrador NOTA: Para este procedimiento, consulte a FIGURA 1.1. 1. Para encender el concentrador SOLO , pulse y mantenga  pulsado el botón On/Off   hasta que aparezcan tres luces  de advertencia y la unidad pite. 2. Para apagar el concentrador SOLO , pulse y mantenga  pulsado el botón On/Off  NOTA: Parpadeará una luz VERDE y escuchará a la máquina  parar. On/Off Botón Botón de modo/ retroceso/ resaltar FIGURA 1.1 Encender/Apagar el concentrador Navegación por las pantallas del menú...
  • Seite 22 Pantalla funcionamiento normal / Standby La pantalla funcionamiento normal / standby muestra el  indicador de potencia de la batería, el funcionamiento del  ventilador, la alimentación externa y los iconos de carga de la  batería, cuando sea aplicable, o la actual / última modalidad  de flujo y el nivel de flujo de salida seleccionado. Pantalla de ajuste LCD La pantalla de ajuste LCD permite al usuario cambiar el brillo  y el contraste de la pantalla (FIGURA 1.2). Botón Arriba/ Aumentar Botón de modo/ retroceso/ Botón resaltar Abajo/Disminuir FIGURA 1.2 Pantalla de ajuste LCD Navegación por la pantalla de ajuste LCD NOTA: Para este procedimiento, consulte a FIGURA 1.2. 1.
  • Seite 23 C. Pulse suavemente el botón Arriba/Aumenta   o el  botón Abajo/Disminuir   mientras la barra negra  resaltada está en el “LADO IZQUIERDO” de la  pantalla para cambiar el valor del elemento resaltado. D. Mantenga pulsado el Botón de modo/retroceso/ resaltar   para continuar desplazándose por las tres  pantallas de menú. NOTA: Si no se pulsa ningún botón durante aproximadamente  10 segundos, la pantalla volverá a cambiar a la pantalla Standby /  Funcionamiento normal. NO se guardará ningún cambio realizado. 2. Para guardar cambios en la pantalla de ajuste LCD: A. Pulse y mantenga pulsado el Botón de modo/retroceso/ resaltar   hasta que aparezca una pantalla diferente. Pantalla Modo y Ajuste de Flujo La pantalla Modo y Ajuste de flujo permite al usuario cambiar  el modo de funcionamiento actual y el flujo de salida  (FIGURA 1.3). NOTA: Para ajustar el modo o el flujo, debe visualizarse la pantalla  de ajuste de modo y flujo. Si se visualiza la pantalla de nivel de  batería, presione el botón retroceso/resaltar  , arriba/aumentar    o abajo/disminuir   durante dos segundos aproximadamente (la  pantalla cambiará a ajuste de modo y flujo). NOTA: Ningún cambio en el ajuste tendrá efecto hasta luego que la  pantalla parpadee tres veces. Botón Arriba/ Aumentar Botón de modo/...
  • Seite 24 Cambiar de modo NOTA: Para este procedimiento, consulte a FIGURA 1.3. 1. Cuando visualice la pantalla de modo y flujo, presione y  mantenga el botón de retroceso/resaltar   durante un  segundo. 2. Espere a que la pantalla de modo y flujo parpadee tres  veces. Ajustar el caudal NOTA: Para este procedimiento, consulte a FIGURA 1.3. 1. Cuando visualice la pantalla de modo y flujo, presione y  mantenga el botón de arriba/aumentar   o  abajo/disminuir   hasta obtener el ajuste deseado. 2. Espere a que la pantalla de modo y flujo parpadee tres  veces. Part No 1163224 Guía de referencia rápida de SOLO ™...
  • Seite 25 NAVIGERING AV SOLO ™ LCD SKJERMEN HURTIGREFERANSEVEILEDNING MERK: Denne veiledningen er ment for bruk som en kort,  generell referanse. For fullstendige brukerinstruksjoner, alltid  rådfør deg med brukermanualen. Slå konsentatoren på/av MERK: For denne prosedyren, rådfør deg med FIGUR 1.1. 1. For å slå SOLO  konsentratoren på, trykk og hold nede  på/av knappen   til tre varsellys vises og enheten piper. 2. For å slå SOLO  konsentratoren av, trykk og hold nede  på/av knappen MERK: GRØNN lyset vil blinke og du vil høre at maskinen stopper  å gå. På/av Knappen Modus/ retur/ utheve-knapp FIGUR 1.1 Slå konsentatoren på/av Navigering av menyskjermer MERK: For denne prosedyren, rådfør deg med FIGUR 1.1. 1. Etter du slår av enheten, trykk og hold nede Modus/retur/ utheve‐knapp ...
  • Seite 26 Normal drift/standby-skjerm Normal drift/standby‐skjerm viser enten batteristyrkemåler,  vifter som går, ekstern strøm på og batteriladeikoner, når  gjeldende, eller den nåværende/siste driftsmodusen og valgt  utløpsflow nivå. LCD justeringsskjerm LCD justeringsskjerm lar brukeren endre styrken og  kontrasten av skjermen (FIGUR 1.2). Opp/øk knappen Modus/ retur/ Ned/reduser utheve-knapp knappen FIGUR 1.2 LCD justeringsskjerm Navigering av LCD justeringsskjerm MERK: For denne prosedyren, rådfør deg med FIGUR 1.2. 1. Utfør en av de følgende mens LCD justeringsskjermen er  vist: A. Tapp på Modus/retur/utheve‐knapp   for å flytte den  svarte høydepunktslinjen fra venstre til høyre, eller  høyre til venstre. B. Tapp opp/ned knappen   eller ned/reduser knappen   mens den svarte høydepunktslinjen er på  “VENSTRE SIDE” av skjermen for å flytte  høydepunktslinjen opp eller ned. Part No 1163224 26 SOLO ™...
  • Seite 27 C. Tapp på opp/øk knappen   eller ned/reduser  knappen   mens høydepunktslinjen er på “HØYRE  SIDE” av skjermen for å endre verdien av artiklene  uthevet. D. Hold nede Modus/retur/utheve‐knapp   forå  fortsette å rulle gjennom de tre menyskjermene. MERK: Om ingen knapper er nedtrykket i omtrent 10 sekunder, vil  skjermen gå tilbake til standby/normal driftsskjerm. Alle endringer  utført vil IKKE bli lagret. 2. For å lagre endringer foretatt på LCD justeringsskjermen: A. Trykk og hold nede Modus/retur/utheve‐knapp   til  en annen skjerm vises. Justeringsskjerm for modus og strømning Justeringsskjermen for modus og strømning lar brukeren  endre den aktuelle driftsmodusen og utløpsstrømningen  (FIGUR 1.3). MERK: For å justere enten modus eller strømning må Modus‐ og  strømningsjustering‐skjermen vises. Hvis batterinivåskjermen  vises, trykk på Modus/Retur/utheve‐  , Opp/øke‐ eller    Ned/minske‐knappen   i ca. to (2) sekunder (skjermen skal da  endre seg til Modus‐ og strømningsjustering). MERK: Endringer av innstillingen virker ikke før etter at skjermen  blinker tre ganger. SOLO ™ Hurtigreferanseveiledning 27 Part No 1163224...
  • Seite 28 Opp/øk knappen Modus/ Ned/reduser retur/ knappen utheve-knapp FIGUR 1.3 Justeringsskjerm for modus og strømning Endre modus MERK: For denne prosedyren, rådfør deg med FIGUR 1.3. 1. Med Modus‐ og strømningsskjermen vist, trykk og hold  Modus/Retur/utheve‐knapp   i ett sekund. 2. Vent til Modus‐ og strømningsskjermen blinker tre ganger. Justering av flow MERK: For denne prosedyren, rådfør deg med FIGUR 1.3. 1. Med Modus‐ og strømningsskjermen vist, trykk og hold  Opp/øke‐knappen   eller Ned/minske‐knappen    inntil du oppnår ønsket innstilling. 2. Vent til Modus‐ og strømningsskjermen blinker tre ganger. Part No 1163224 28 SOLO ™...
  • Seite 29 NAVIGERA SOLO ™ LCD-SKÄRM SNABB REFERENS GUIDE OBS: Den här guiden ska användas som en lätt, allmän  referens. Hänvisa alltid till användarhandboken för utförlig  bruksanvisning. Slå På/Stänga av Koncentratorn OBS: För att göra detta, se FIGUR 1.1. 1. Slå på SOLO  koncentratorn, tryck och håll in  På/Av‐knappen   tills de tre varningslamporna visas och  apparaten avger en ljudsignal. 2. Stäng av SOLO  koncentratorn, tryck och håll in  På/Av‐knappen  OBS: GRÖN lampa blinkar och du hör att maskinen slutar arbeta. På/Av- knapp Knapp för Mode/Return/ Highlight (Läge/Återgå/ Markera) FIGUR 1.1 Slå På/Stänga av Koncentratorn Navigera i menyskärmar OBS: För att göra detta, se FIGUR 1.1.
  • Seite 30 Normal drift/Standby-skärm Normal drift/Standby‐skärmen visar vid behov antingen  ikoner för mätaren med batteristyrka, fläktdrift, när extern  ström är på och batteriladdning eller nuvarande/ senaste  driftsläge och den valda nivån på utgångsflödet. LCD-justeringsskärm I LCD‐justeringsskärmen kan användaren ändra skärmens  ljusstyrka och kontrast (FIGUR 1.2). Upp/Öka-knapp Knapp för Mode/Return/ Highlight (Läge/Återgå/ Ned/Minska-knapp Markera) FIGUR 1.2 LCD-justeringsskärm Navigera i LCD-justeringsskärmen OBS: För att göra detta, se FIGUR 1.2. 1. Utför ett av följande när LCD‐justeringsskärmen visas: A. Peka på Knapp för Mode/Return/Highlight (Läge/ Återgå/Markera)   för att flytta det svarta  markeringsfältet från vänster till höger, eller från höger  till vänster. B. Peka på Upp/Öka‐knappen   eller  Ned/Minska‐knappen   medan det svarta  markeringsfältet är på ʺVÄNSTER SIDAʺ av skärmen,  för att flytta markeringsfältet upp eller ned. Part No 1163224 SOLO ™...
  • Seite 31 C. Peka på Upp/Öka‐knappen   eller  Ned/Minska‐knappen   medan markeringsfältet är  på ʺHÖGER SIDAʺ av skärmen, för att ändra värdet på  den markerade posten. D. Håll Knapp för Mode/Return/Highlight (Läge/Återgå/ Markera) intryckt   för att fortsätta bläddra genom  de tre menyskärmarna. OBS: Om inga knappar trycks in under cirka 10 sekunder kommer  skärmen att återgå till Standby/Normal drift‐skärmen. Eventuella  ändringar kommer INTE att sparas. 2. För att spara ändringar gjorda i LCD‐justeringsskärmen: A. Tryck och håll in Knapp för Mode/Return/Highlight  (Läge/Återgå/Markera)   tills en annan skärm visas. Läge & Flödesjusteringsskärm I Läge & Flödesjusteringsskärmen kan användaren ändra det  nuvarande driftläget och utgångsflödet (FIGUR 1.3). OBS: För att aktivera antingen läget eller flödet måste skärmen  Mode & Flow Adjust (Justera Läge & Flöde) visas. Tryck på  knappen Return/Highlight  , Up/Increase   eller Down/ Decrease   (Återgå/Markera, Upp/Öka eller Ned/Minska) i  ungefär två sekunder om skärmen för batterinivå visas (skärmen ska  ändras till Mode & Flow Adjust (Justera Läge & Flöde}. OBS: Inställningarna ändras inte förrän skärmen har blinkat tre  gånger. SOLO ™ Snabbreferensguide Part No 1163224...
  • Seite 32 Upp/Öka-knapp Knapp för Mode/Return/ Highlight (Läge/Återgå/ Ned/Minska-knapp Markera) FIGUR 1.3 Läge & Flödesjusteringsskärm Ändra läge OBS: För att göra detta, se FIGUR 1.3. 1. Tryck och håll ned Knapp för Mode/Return/Highlight  (Läge/Återgå/Markera)   i en sekund när skärmen Mode  & Flow (Läge/Flöde) visas. 2. Vänta tills skärmen Mode & Flow (Läge & Flöde) blinkar  tre gånger. Justera flöde OBS: För att göra detta, se FIGUR 1.3. 1. Tryck och håll ned knappen Up/Increase (Upp/Öka)    eller knappen Down/Decrease (Ned/Minska)   tills  önskad inställning uppnås när skärmen Mode & Flow  (Läge & Flöde) visas. 2. Vänta tills skärmen Mode & Flow (Läge & Flöde) blinkar  tre gånger. Part No 1163224 SOLO ™...
  • Seite 33 NAVIGERING PÅ SOLO ™ LCD-SKÆRMEN HURTIG REFERENCEGUIDE BEMÆRK: Denne guide er udelukende beregnet som en kort,  overordnet reference. Du skal altid konsultere  brugervejledningen for de komplette driftsinstruktioner. Tænding/slukning af koncentratoren BEMÆRK: Vedrørende denne procedure, se FIGUR 1.1. 1. For at tænde SOLO ‐koncentratoren, skal du trykke på  on/off‐knappen   og holde den inde, indtil der vises tre  advarselslys og enheden bipper. 2. For at slukke SOLO ‐koncentratoren, skal du trykke på  on/off‐knappen   og holde den inde. BEMÆRK: Det GRØNNE lys vil blinke og du kan høre, at  maskinen stopper med at køre. On/off-Knap (tænd/sluk-knap) Tilstand/ Retur/ Markeringsknap FIGUR 1.1 Tænding/slukning af koncentratoren Navigation i menuskærmene BEMÆRK: Vedrørende denne procedure, se FIGUR 1.1.
  • Seite 34 Skærmen Operating/standby (Drift/standby) Skærmen for normal drift/standby viser enten ikoner for  måling af batteristyrken, blæserdrift, aktiveret ekstern  strømforsyning og batteriopladning, når det er relevant, eller  den aktuelle/sidste driftstilstand og det valgte niveau for  output‐flow. Skærmen LCD Adjust (LCD-justering) (FIGUR 1.2) På  skærmen LCD Adjust kan brugeren ændre   skærmens lysstyrke og kontrast. Up/increase-knap (op/forøg) Tilstand/ Down/decrease- Retur/ knap Markeringsknap (ned/formindsk) FIGUR 1.2 Skærmen LCD Adjust (LCD-justering) Navigation på skærmen LCD Adjust BEMÆRK: Vedrørende denne procedure, se FIGUR 1.2. 1. Udfør et af følgende, mens skærmen LCD Adjust vises: A. Tryk på knappen Tilstand/Retur/Markeringsknap    for at flytte den sorte markeringsbjælke fra venstre  mod højre eller omvendt.
  • Seite 35 C. Tryk på knappen Up/increase   eller Down/decrease   mens markeringsbjælken er i “HØJRE SIDE” af  skærmen for at ændre værdien for det markerede  element. D. Hold knappen Tilstand/Retur/Markeringsknap inde   for at fortsætte med at skifte imellem de tre  menuskærme. BEMÆRK: Hvis der ikke trykkes på nogen knapper i cirka 10  sekunder, skifter skærmvisningen tilbage til skærmen  Standby/Normal drift. Eventuelle ændringer bliver IKKE gemt. 2. For at gemme ændringer, der er udført på skærmen LCD  Adjust: A. Tryk og hold Tilstand/Retur/Markeringsknap inde,    indtil der vises en ny skærm. Skærmen Mode & Flow Adjust (Tilstand- og flowjustering) (FIGUR 1.3) Skærmen Mode & Flow Adjust sætter brugeren i  stand til at ændre den aktuelle driftstilstand og udløbsflow. BEMÆRK: For at justere enten tilstand eller flow skal skærmen  Indstil tilstand og flow åbnes. Hvis batteriniveauskærmen vises,  skal du trykke på knappen Tilstand/Retur/Markér  , Op/Forøg   eller Ned/Reducér   i cirka to sekunder (skærmen skal skifte til  Indstil tilstand og flow. BEMÆRK: Eventuelle ændringer træder ikke i kraft, før skærmen  har blinket tre gange. SOLO ™...
  • Seite 36 Tilstand/ Up/increase- Retur/ knap (op/forøg) Markeringsknap Down/decrease- knap (ned/formindsk) FIGUR 1.3 Skærmen Mode & Flow Adjust (Tilstand- og flowjustering) Ændring af tilstand BEMÆRK: Vedrørende denne procedure, se FIGUR 1.3. 1. Når skærmen Tilstand og flow vises, skal du trykke på  knappen Tilstand/Retur/Markér   i ét sekund. 2. Vent, indtil skærmen Tilstand og flow blinker tre gange. Justering af flow BEMÆRK: Vedrørende denne procedure, se FIGUR 1.3. 1. Når skærmen Tilstand og flow vises, skal du holde  knappen Op/Forøg   eller knappen Ned/Reducér    inde, indtil den ønskede indstilling er opnået. 2. Vent, indtil skærmen Tilstand og flow blinker tre gange. Part No 1163224 SOLO ™...

  • Seite 37: Guia De Referência Rápida

    COMO NAVEGAR NO ECRÃ SOLO ™ LCD GUIA DE REFERÊNCIA RÁPIDA NOTA: Este guia deve ser utilizado apenas como uma  referência rápida, de carácter geral. Para obter instruções de  funcionamento completas, consulte sempre o Manual do  Operador. Como Ligar/Desligar o Concentrador NOTA: Relativamente a este procedimento, consultar FIGURA 1.1. 1. Para ligar o concentrador SOLO , prima e mantenha  premido o botão On/Off   até que o visor com as três  luzes de aviso e a unidade façam bip. 2. Para desligar o concentrador SOLO ,  prima e mantenha  premido o botão On/Off  NOTA: A luz VERDE pisca e ouvir‐se‐á a máquina parar de  funcionar. Botão On/Off Botão de Modo/ Retorno/Realce FIGURA 1.1 Como Ligar/Desligar o Concentrador Navegação nos Ecrãs de Menu NOTA: Relativamente a este procedimento, consultar FIGURA 1.1.
  • Seite 38 Ecrã de Funcionamento Normal/Pausa O Ecrã de Funcionamento Normal/Pausa mostra a potência  do calibrador da bateria, ventoinha em funcionamento,  energia externa ligada e os ícones da bateria a carregar,  quando aplicável, ou então o modo de funcionamento actual  ou o último e o nível de saída de fluxo seleccionado. Ecrã de Ajuste LCD O ecrã de Ajuste LCD permite que o utilizador modifique o  brilho e o contraste do ecrã (FIGURA 1.2). Botão Para Cima/Aumentar Botão de Modo/ Botão para Retorno/ Baixo/Diminuir Realce FIGURA 1.2 Ecrã de Ajuste LCD Navegação no Ecrã de Ajuste LCD NOTA: Relativamente a este procedimento, consultar FIGURA 1.2. 1. Realize uma das seguintes tarefas, enquanto o Ecrã de  Ajuste LCD é exibido: A.
  • Seite 39 C. Bata no Botão Para Cima/Aumentar   ou no Botão  para Baixo/Diminuir   enquanto a barra de realce  preta estiver no “LADO DIREITO” do ecrã para mudar  o valor do item realçado. D. Continue a premir o Botão de Modo/Retorno/ Realce   paracontinua rolar pelos três ecrãs de menu. NOTA: Se não se premir qualquer botão durante cerca de 10  segundos, o ecrã regressa ao Ecrã de Funcionamento Normal/Pausa.  Quaisquer mudanças feitas NÃO serão guardadas. 2. Para guardar as mudanças feitas no ecrã de Ajuste LCD: A. Prima e mantenha premido o Botão Botão de Modo/ Retorno/Realce   até que apareça um ecrã diferente. Ecrã Ajuste de Modo e Fluxo O ecrã de Ajuste de Modo e Fluxo permite que o utilizador  modifique o modo actual de funcionamento e o fluxo de saída  (FIGURA 1.3). NOTA: Para ajustar tanto o modo quanto o fluxo, o ecrã Ajuste de  Modo e de Fluxo tem que ser exibido. Se o ecrã do nível da bateria for  exibido, prima o botão Retorno/Realce  , Para cima/Aumentar    ou Para baixo/Diminuir  durante cerca de dois segundos (o ecrã  deve mudar para Ajuste de Modo e Fluxo). NOTA: Quaisquer mudanças na configuração não se tornam  efectivas até o ecrã piscar três vezes. Botão Para Cima/Aumentar Botão de Botão para...
  • Seite 40 Como Mudar o Modo NOTA: Relativamente a este procedimento, consultar FIGURA 1.3. 1. Com o ecrã Modo e Fluxo exibido, prima e mantenha  premido o botão de Modo/Retorno/Realce   durante um  segundo. 2. Espere até o ecrã Modo e Fluxo piscar três vezes. Como Ajustar o Fluxo NOTA: Relativamente a este procedimento, consultar FIGURA 1.3. 1. Com o ecrã Modo e Fluxo exibido, prima e mantenha  premido o botão Para cima/Aumentar   ou Para  baixo/Diminuir   até se atingir a configuração desejada. 2. Espere até o ecrã Modo e Fluxo piscar três vezes. Part No 1163224 40 SOLO ™ Guia de Referência Rápida...
  • Seite 41 ΠΛΟΗΓΗΣΗ ΤΗΣ SOLO ™ LCD ΟΘΟΝΗΣ. ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ ΑΝΑΦΟΡΑΣ ΣΗΜΕΙΩΣΗ: Αυτός ο οδηγός προορίζεται να χρησιμοποιηθεί μόνο ως συνοπτική, γενική αναφορά. Για πλήρεις οδηγίες λειτουργίας, αναφερθείτε πάντα στο Εγχειρίδιο του Χειριστή. Άνοιγμα/Κλείσιμο Συμπυκνωτή ΣΗΜΕΙΩΣΗ: Για τη διαδικασία αυτή, ανατρέξτε στην ΕΙΚΟΝΑ...
  • Seite 42 Κανονικής Λειτουργίας/Εφεδρική Οθόνη Η Κανονικής Λειτουργίας/Εφεδρική οθόνη παρουσιάζει είτε το μετρητή ισχύος μπαταριών, λειτουργία ανεμιστήρα, εξωτερικής ισχύος ανοικτής και εικόνες φόρτισης μπαταριών, όπου μπορεί να εφαρμοστεί, είτε τρέχοντα/ τελευταίο τύπο λειτουργίας και επίπεδο παραγωγής ροής που επιλέγεται. LCD Οθόνη Ρύθμισης Η...
  • Seite 43 C. Κτυπήστε το Κουμπί Επάνω/Αυξήστε ή Κάτω/ Μειώστε Κουμπί ενώ η ράβδος επισήμανσης είναι στη “ΔΕΞΙΑ ΠΛΕΥΡΑ” της οθόνης για να αλλάξετε την τιμή του στοιχείου που επισημαίνεται. D. Συγκρατήστε το ΚΠλήκτρο Τύπου / Επιστροφής / για νασυνεχίστε περιήγηση μέσω των Σήμανσης...
  • Seite 44 ρύθμιση. 2. Περιμένετε έως ότου η οθόνη Τύπου & Ροής αναβοσβήσει τρεις φορές. Invacare Corporation www.invacare.com © 2010 Invacare Corporation. All rights One Invacare Way reserved. Republication, duplication or Elyria, Ohio USA modification in whole or in part is 44036-2125...
