Arbeitsschritte
4
5
6
7
11.1.6

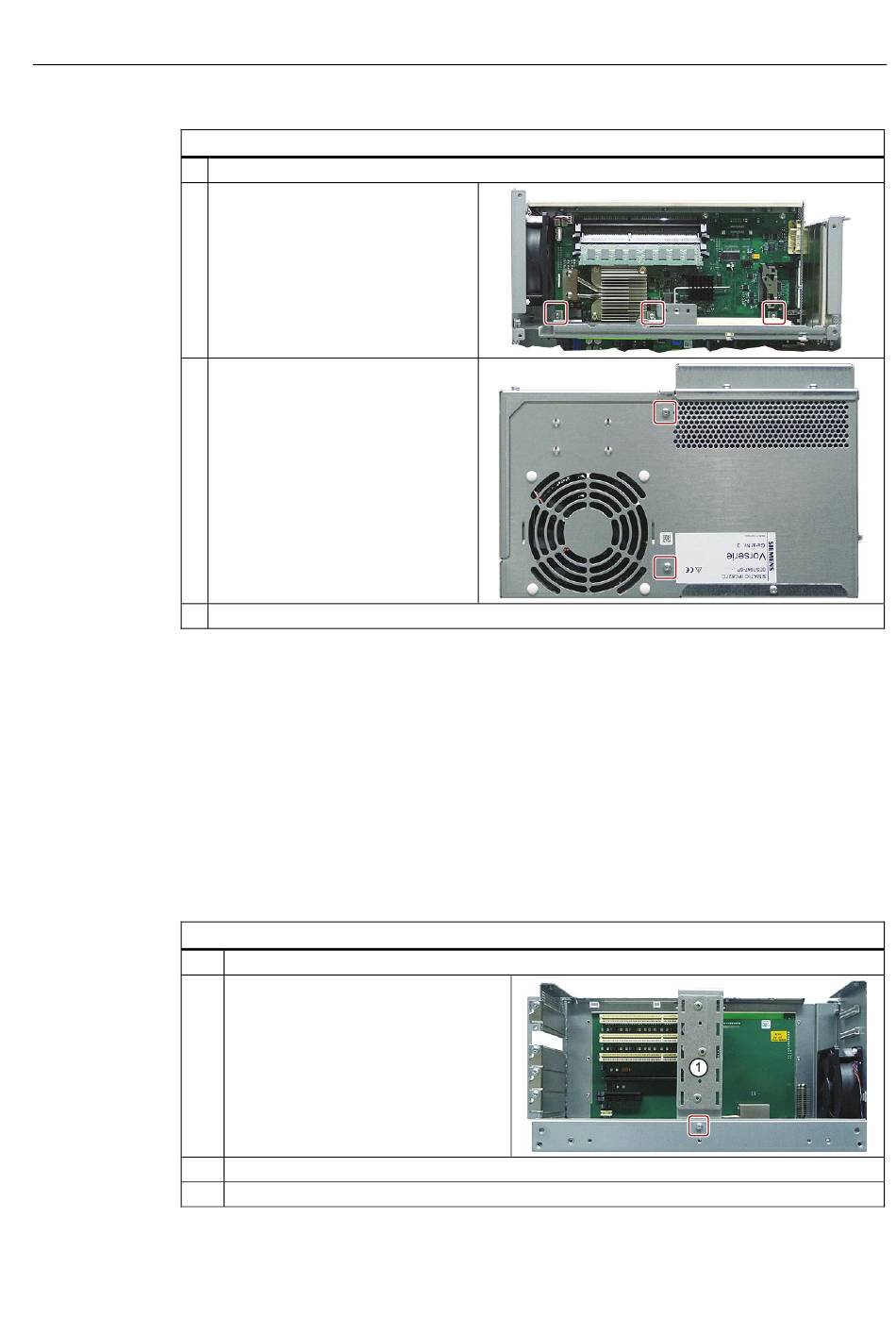

Grundplatine aus-/einbauen
Voraussetzung
● Das Gerät ist vom Netz getrennt.
● Alle Verbindungskabel am Gerät sind abgezogen
● Das Gerät ist offen.
Grundplatine ausbauen
Arbeitsschritte
1
2
3
5
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
Bauen Sie die Stromversorgung aus.
Drehen Sie die markierten Schrauben
auf der Busplatine heraus.
Drehen Sie die markierten Schrauben
am Gehäuse heraus.
Ziehen Sie die Busplatine von der Grundplatine ab.
Bauen Sie das Laufwerkhaltermodul für Festplatten und DVD-Brenner aus.
Drehen Sie die markierte Schraube
heraus. Bauen Sie den
Baugruppenniederhalter
Bauen Sie die Stromversorgungs-Abdeckung aus.
Bauen Sie die Stromversorgung aus.
11.1 Hardwarekomponenten aus-/einbauen
①
aus.
Instandhalten und Warten
93
