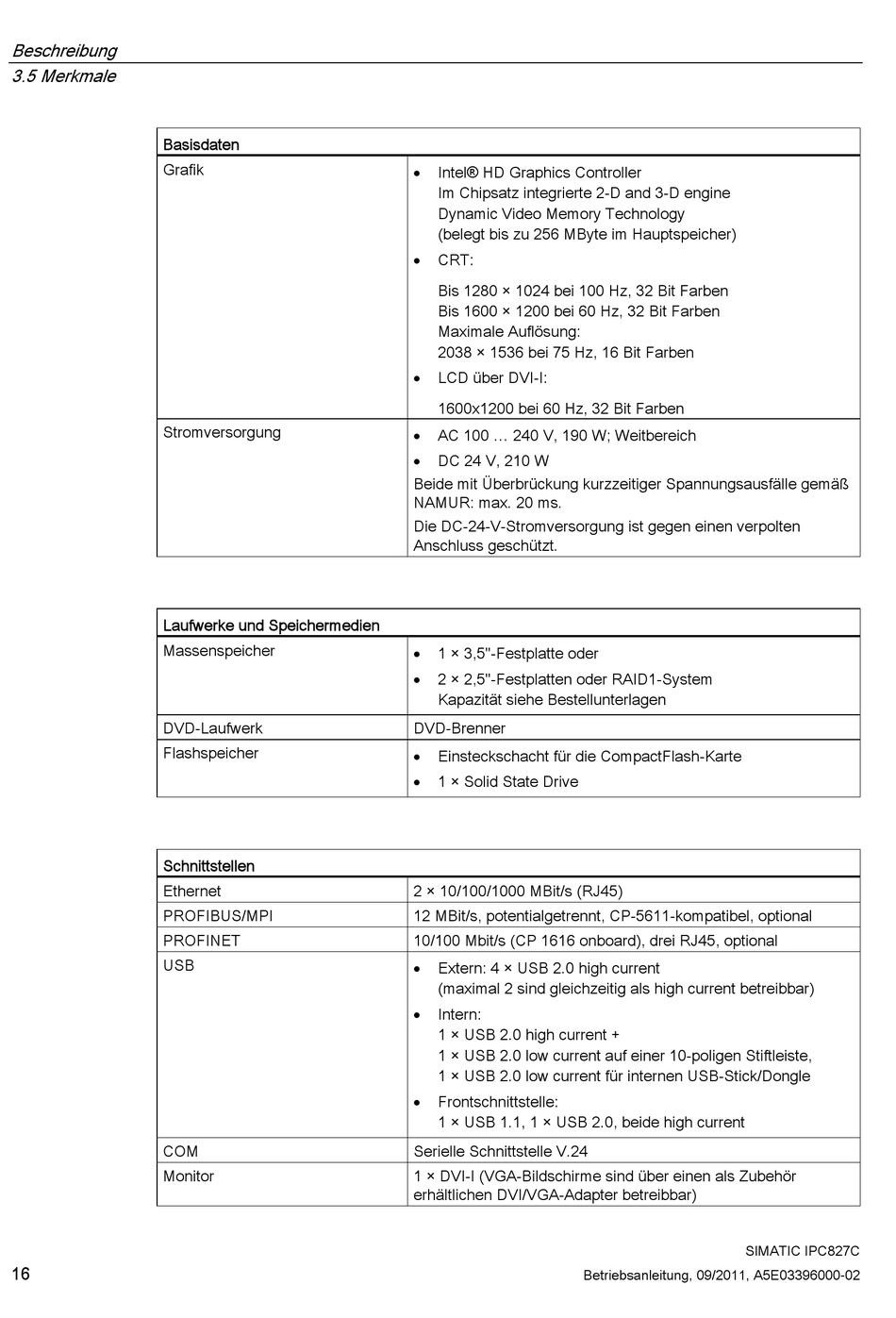

Beschreibung
3.5 Merkmale
Basisdaten
Grafik
Stromversorgung
Laufwerke und Speichermedien
Massenspeicher
DVD-Laufwerk
Flashspeicher
Schnittstellen
Ethernet
PROFIBUS/MPI
PROFINET
USB
COM
Monitor
16
Intel® HD Graphics Controller
Im Chipsatz integrierte 2-D and 3-D engine
Dynamic Video Memory Technology
(belegt bis zu 256 MByte im Hauptspeicher)
CRT:
Bis 1280 × 1024 bei 100 Hz, 32 Bit Farben
Bis 1600 × 1200 bei 60 Hz, 32 Bit Farben
Maximale Auflösung:
2038 × 1536 bei 75 Hz, 16 Bit Farben
LCD über DVI-I:
1600x1200 bei 60 Hz, 32 Bit Farben
AC 100 ... 240 V, 190 W; Weitbereich
DC 24 V, 210 W
Beide mit Überbrückung kurzzeitiger Spannungsausfälle gemäß
NAMUR: max. 20 ms.
Die DC-24-V-Stromversorgung ist gegen einen verpolten
Anschluss geschützt.
1 × 3,5"-Festplatte oder
2 × 2,5"-Festplatten oder RAID1-System
Kapazität siehe Bestellunterlagen
DVD-Brenner
Einsteckschacht für die CompactFlash-Karte
1 × Solid State Drive
2 × 10/100/1000 MBit/s (RJ45)
12 MBit/s, potentialgetrennt, CP-5611-kompatibel, optional
10/100 Mbit/s (CP 1616 onboard), drei RJ45, optional
Extern: 4 × USB 2.0 high current
(maximal 2 sind gleichzeitig als high current betreibbar)
Intern:
1 × USB 2.0 high current +
1 × USB 2.0 low current auf einer 10-poligen Stiftleiste,
1 × USB 2.0 low current für internen USB-Stick/Dongle
Frontschnittstelle:
1 × USB 1.1, 1 × USB 2.0, beide high current
Serielle Schnittstelle V.24
1 × DVI-I (VGA-Bildschirme sind über einen als Zubehör
erhältlichen DVI/VGA-Adapter betreibbar)
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
