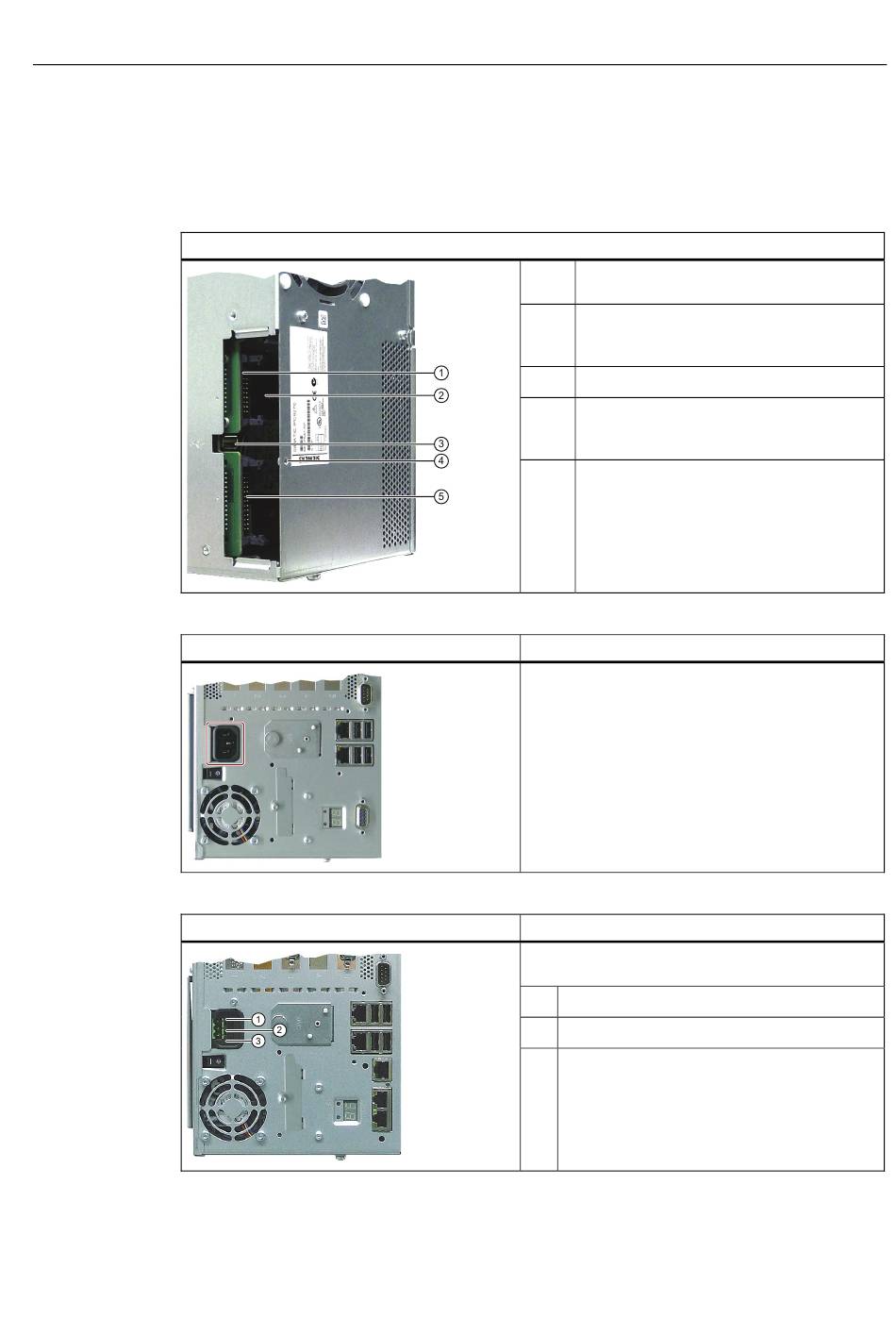

Die am Gerät verfügbaren Schnittstellen wurden der eindeutigen Unterscheidung wegen
entsprechend nummeriert. Diese Nummerierung kann jedoch von der durch das
Betriebssystem vorgenommenen Nummerierung abweichen.
Schnittstellen zum Anschluss einer Bedienfront oder eines Displays
Lage der Schnittstellen
AC-Stromversorgung
Lage der AC-Buchse
DC-Stromversorgung
Lage der DC-Steckerbuchse
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
①
LVDS Display-Schnittstelle für TFT-
Displays bis 1024 x 768 Pixel
②
Zugang zu zweiten LVDS-
Display-Schnittstelle für TFT-Displays bis
1280 x 1024
③
USB 2.0 für Front
④
Halteschraube für das Abdeckblech, das
die nachfolgend genannten Schnittstellen
verschließt.
⑤
I/O-Schnittstelle für den Anschluss von
Frontkomponenten
Beschreibung
Kaltgerätestecker zur AC-Stromversorgung des
Geräts. Der zulässige Spannungsbereich beträgt
AC 100 V bis AC 240 V.
Beschreibung
Steckeranschluss zur DC-Stromversorgung des
Geräts
①
+ (DC 24 V)
②
– (Masse)
③
PE (Schutzleiteranschluss)
Beschreibung
3.7 Aufbau
