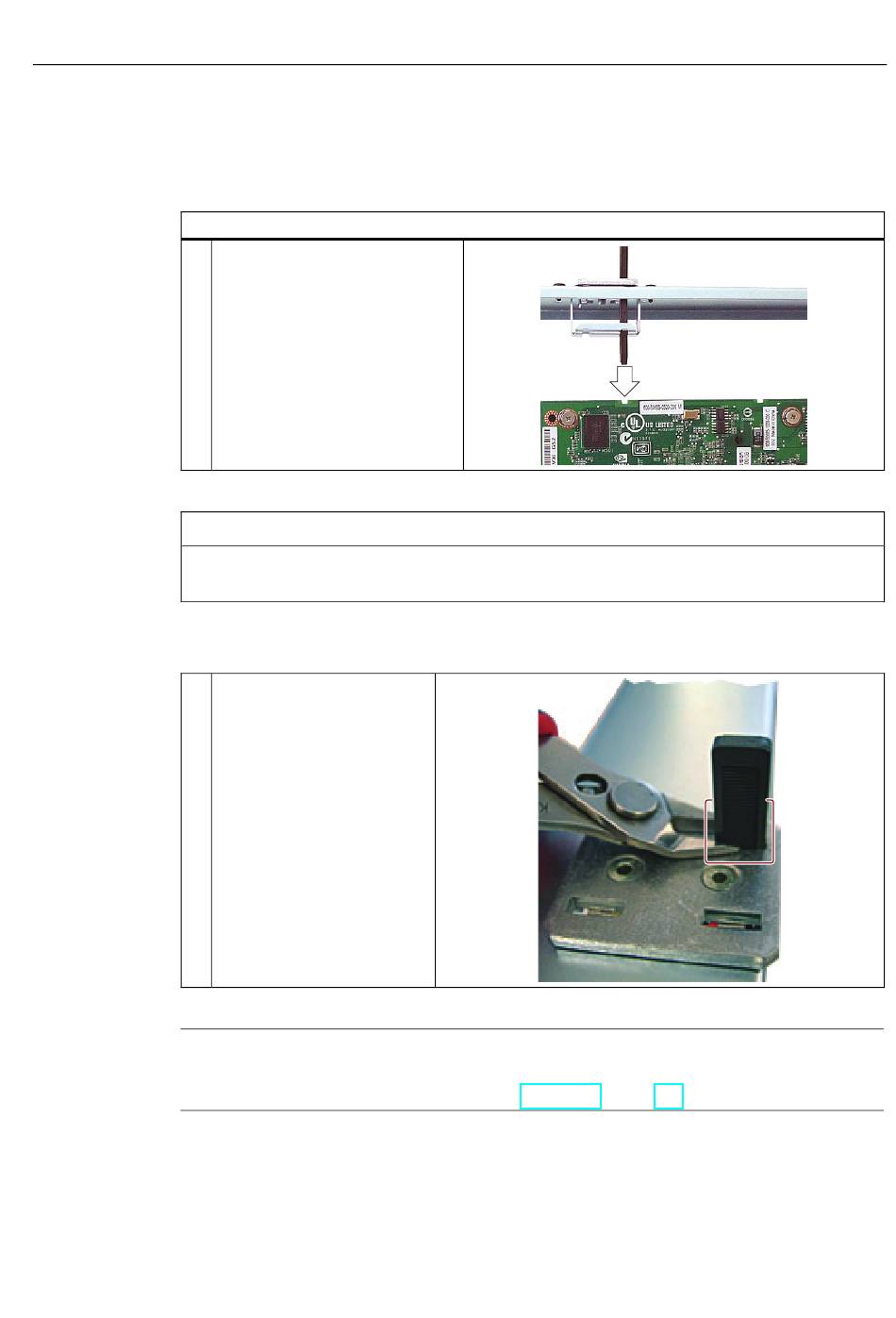

Schieberelement einsetzen
Beim Einsetzen des Schieberelements gehen Sie wie folgt vor:
Arbeitsschritte zum Einbau eines Schieberelements
1
VORSICHT
Üben Sie auf die Baugruppe kein Druck aus. Drücken Sie deshalb das Schieberelement
nicht mit hohem Kraftaufwand auf die Baugruppe.
2
Hinweis
Jeder Steckplatz für PCI-Karten besitzt einen exklusiven Interrupt. Die Zuordnung der PCI-
IRQ-Line zum PCI-Slot finden Sie im Kapitel Busplatine (Seite 155).
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
Stecken Sie das Schieberelement
durch den Führungsschlitz bis es
fest auf der Baugruppe aufliegt.
Die Baugruppe muss nun in der
Kerbe geführt werden.
Trennen Sie den
überstehenden Teil des
Schieberelements ab.
Ritzen Sie das
Schieberelement an der
Oberkante des Halters mit
einem Messer ein und brechen
Sie es ab. Schneiden Sie den
Überstand mit einem
Seitenschneider ab.
Erweiterung und Parametrierung
10.3 PCI-/PCIe-Karte einbauen
75
