16.1.4

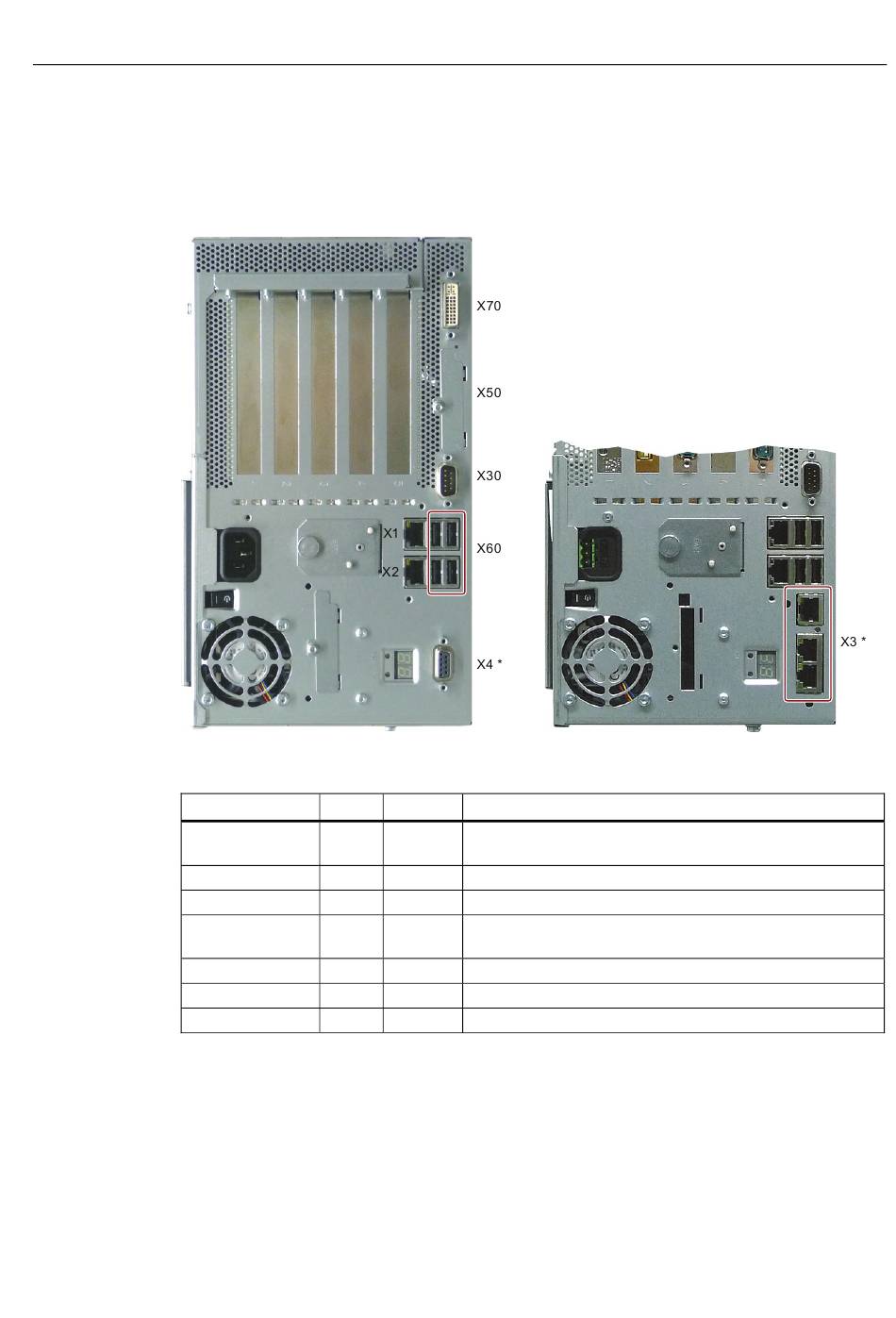

Externe Schnittstellen
Steckerbelegung
* Optionale Produktausprägung
Schnittstelle
USB 2.0
PROFIBUS/MPI
PROFINET
Ethernet
DVI-I
CompactFlash
COM1
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
Lage
Stecker
Beschreibung
extern
X60
Unten USB-Kanal 0, oben USB-Kanal 1
Unten USB-Kanal 2, oben USB-Kanal 3
extern
X4
9polig, Standardbuchse, potentialgetrennte Schnittstelle
extern
X3
Drei RJ45-Schnittstellen
extern
X1
Erste RJ45-Schnittstelle
X2
Zweite RJ45-Schnittstelle
extern
X70
26polig, Buchse
extern
X50
50-Pin CF-Sockel, Typ I/II
extern
X30
Serielle Schnittstelle
Detailbeschreibungen
16.1 Grundplatine
143
