10.4.4

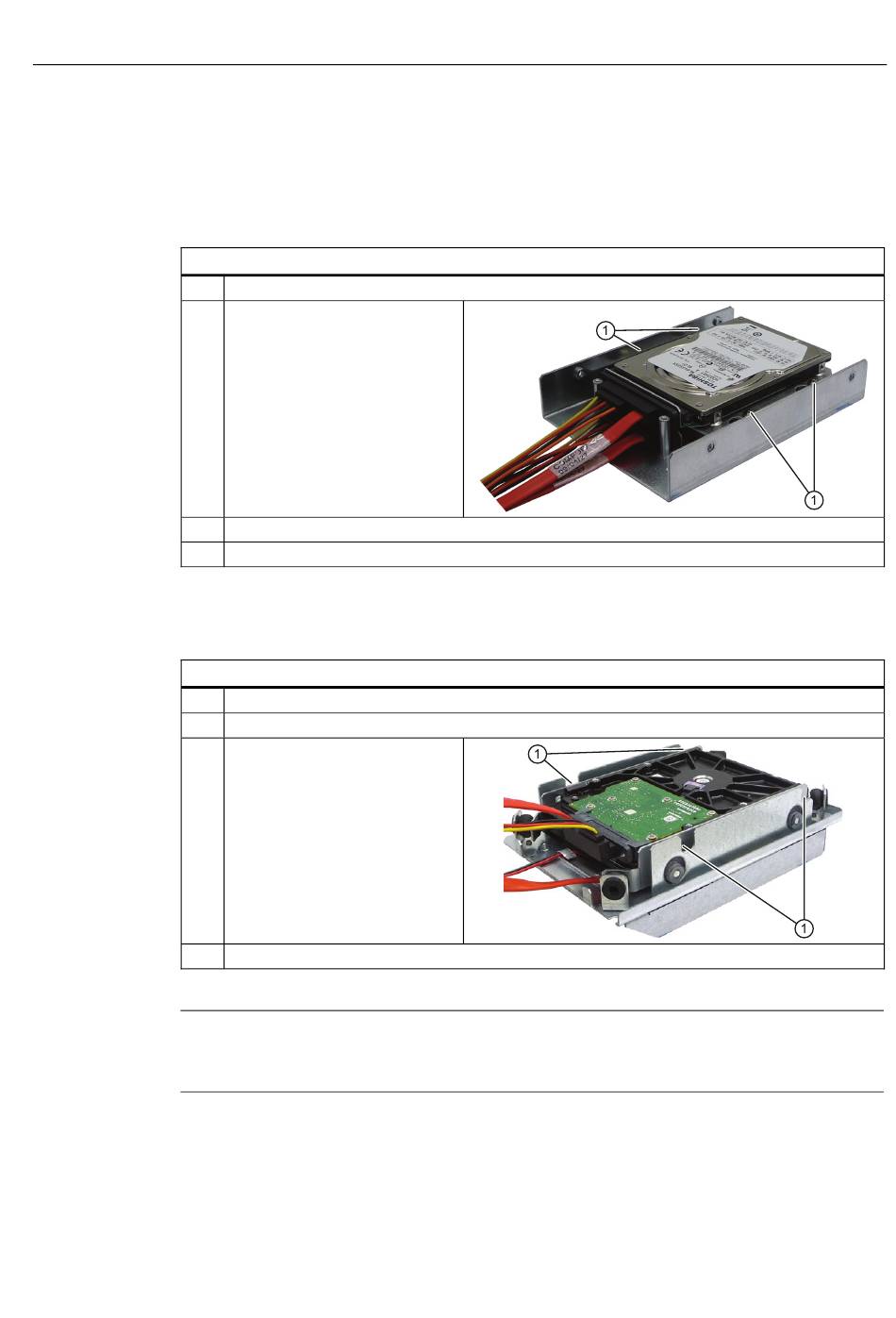

Festplatten ausbauen
2,5"-Laufwerke ausbauen
Arbeitsschritte
1
2
3
4
3,5"-Laufwerk ausbauen
Arbeitsschritte
1
2
3
4
Hinweis
Hier werden Schrauben mit Zollgewinde, Schraubenbezeichnung 6-32x3/16''-St-G3E,
eingesetzt!
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
Bauen Sie das Laufwerkhaltermodul aus.
Lösen Sie die Schrauben
Laufwerks.
Nehmen Sie das Festplattenlaufwerk inklusive Montageblech aus dem Halterahmen heraus.
Ziehen Sie das Stromversorgungs- und Datenkabel am Laufwerk ab.
Bauen Sie das Laufwerkhaltermodul aus.
Ziehen Sie das Stromversorgungs- und Datenkabel am Laufwerk ab.
Drehen Sie die Schrauben
des Laufwerks heraus.
Nehmen Sie das Festplattenlaufwerk aus der Halterung.
①
des
①
Erweiterung und Parametrierung
10.4 Laufwerk einbauen
79
