Detailbeschreibungen
16.1 Grundplatine

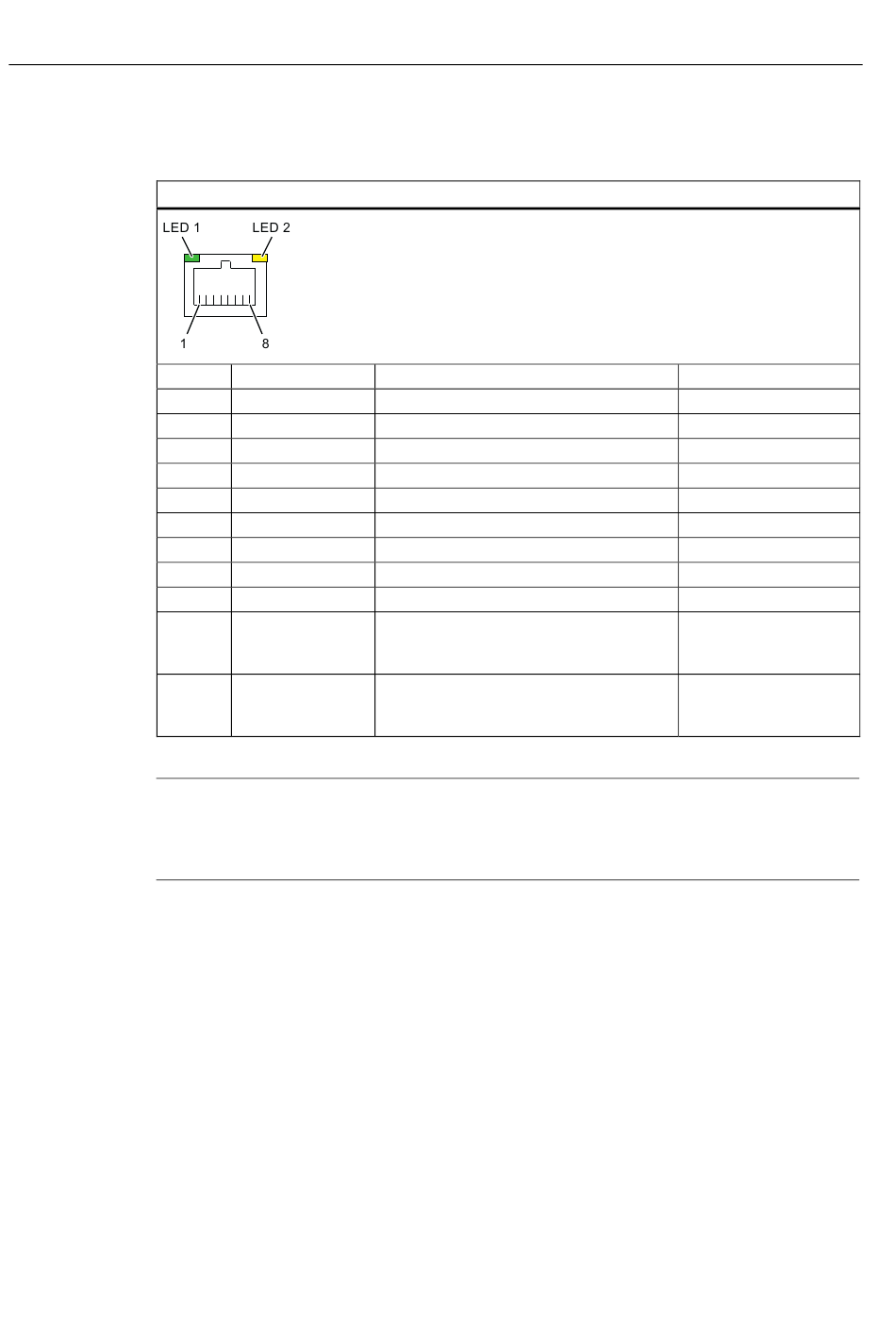

Ethernet RJ45-Anschluss, X1, X2
Ethernet RJ45-Anschluss
Pin-Nr.
1
2
3
4
5
6
7
8
S
Hinweis
Die am Gerät verfügbaren Schnittstellen wurden zur eindeutigen Unterscheidung
entsprechend nummeriert. Diese Nummerierung kann jedoch von der durch das jeweilige
Betriebssystem vorgenommenen Nummerierung abweichen.
146
Kurzbezeichnung
Bedeutung
BI_DA+
Bi-direktionale Daten A+
BI_DA-
Bi-direktionale Daten A-
BI_DB+
Bi-direktionale Daten B+
BI_DC+
Bi-direktionale Daten C+
BI_DC-
Bi-direktionale Daten C-
BI_DB-
Bi-direktionale Daten B-
BI_DD+
Bi-direktionale Daten D+
BI_DD-
Bi-direktionale Daten D-
Schirm
LED 1
Aus: 10 Mbit/s
Leuchtet grün: 100 Mbit/s
Leuchtet orange: 1000 Mbit/s
LED 2
Leuchtet: Verbindung besteht
(z. B. zu einem Hub)
Blinkt: Aktivität
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
–
–
–
SIMATIC IPC827C
Betriebsanleitung, 09/2011, A5E03396000-02
