Informationen zur Frequenzweiche

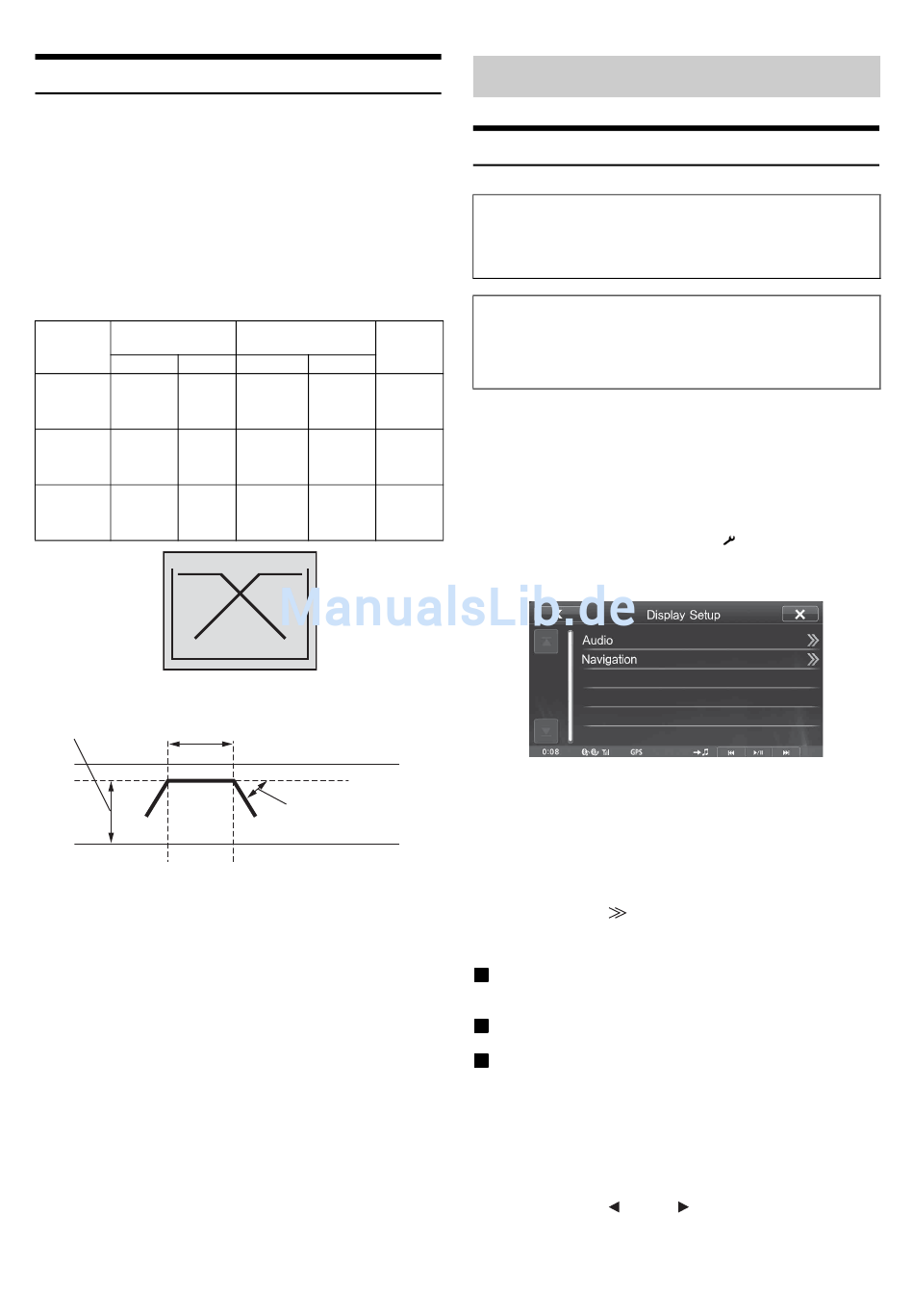

Frequenzweiche (X-OVER):
Das Gerät verfügt über eine aktive Frequenzweiche. Die Frequenzweiche
begrenzt die Höhe der Frequenzen an den Ausgängen. Die einzelnen Kanäle
werden separat angesteuert. Daher lassen sich die einzelnen Lautsprecherpaare
mit den Frequenzen ansteuern, für die sie optimal ausgelegt sind.
Die Frequenzweiche stellt das Hochpassfilter (HPF) oder Tiefpassfilter
(LPF) der einzelnen Bänder sowie auch die Steilheit (wie schnell das
Filter Höhen oder Tiefen durchlässt) ein.
Die Einstellungen müssen jeweils der Wiedergabecharakteristik der
Lautsprecher entsprechen. Je nach Lautsprecher ist u. U. ein passives
Netzwerk nicht erforderlich. Falls Sie hierzu Fragen haben, wenden Sie
sich bitte an Ihren Alpine-Händler.
Grenzfrequenz
(1/3-Oktavenstufen)
HPF
LPF
20 Hz -
Bassbereich-
----
Lautsprecher
200 Hz
20 Hz -
Höhenbereich-
----
Hecklautsprecher
200 Hz
20 Hz -
Höhenbereich-
----
Frontlautsprecher
200 Hz
Tiefenbereich Höhenbereich
(Unterscheidet sich von der tatsächlichen Anzeige.)
Pegeleinstellung
Ausgangsfrequenzbereich
(0 bis -12 dB)
20 Hz
HPF-Grenz-
frequenz
• HPF (Hochpassfilter): Sperrt den Durchgang für die niedrigeren
Frequenzen und lässt die höheren Frequenzen passieren.
• LPF (Tiefpassfilter): Sperrt den Durchgang für die höheren
Frequenzen und lässt die niedrigeren Frequenzen passieren.
• Steilheit: Die Pegeländerung (in dB) bei einer Frequenzänderung
von einer Oktave.
• Je höher der Steilheitswert, desto steiler der Signalflankenanstieg.
• Zur Überbrückung von Hoch- oder Tiefpassfilter ist die Steilheit auf
FLAT einzustellen.
• Verwenden Sie keinesfalls einen Hochtöner ohne vorgeschaltetes HPF
bzw. mit Einstellung auf niedrige Frequenz, da sonst der Lautsprecher
aufgrund der Bassfrequenzanteile beschädigt werden kann.
• Die Übergangsfrequenz lässt sich nicht auf einen Wert höher als das
HPF oder niedriger als das LPF einstellen.
• Die Einstellung muss anhand der empfohlenen Übergangsfrequenz der
angeschlossenen Lautsprecher erfolgen. Stellen Sie die empfohlene
Übergangsfrequenz der Lautsprecher fest. Die Einstellung auf einen
Frequenzbereich jenseits des empfohlenen Bereichs kann die
Lautsprecher beschädigen.
Informationen zu den empfohlenen Übernahmefrequenzen von Alpine-
Lautsprechern finden Sie in der jeweiligen Bedienungsanleitung.
Wir sind nicht verantwortlich für die Beschädigung oder Fehlfunktion
von Lautsprechern, die auf den Einsatz von Frequenzweichen mit
Werten außerhalb des empfohlenen Bereichs zurückzuführen sind.
40
-DE
Steilheit
HPF
LPF
FLACH, -6,
----
–12, –18,
-24 dB/oct.
FLACH, -6,
–12, –18,
----
-24 dB/oct.
FLACH, -6,
–12, –18,
----
-24 dB/oct.
Steilheit
FLAT
Einstellen der
Flankensteilheit
(Unterscheidet sich von
LPF-Grenz-
der tatsächlichen
frequenz
Anzeige.)
Display-Einstellungen
Einstellen von Display-Funktionen
Der Bildschirm für den Display Format kann nur bei angezogener
Handbremse aufgerufen werden. Wenn Sie versuchen, diesen
Bildschirm während der Fahrt einzublenden, wird die
Warnmeldung „Während der Fahrt nicht bedienbar" angezeigt.
Die Bedienschritte 1 bis 6 der folgenden Vorgangsbeschreibung
sind für alle Einstelloptionen von „Display Setup" gleich.
Pegel
Näheres dazu finden Sie in den Abschnitten zu den jeweiligen
Optionen.
0 bis
1
-12 dB
Berühren Sie [Setup] auf dem Home-Bildschirm.
Der Setup-Hauptbildschirm wird angezeigt.
0 bis
2
-12 dB
Berühren Sie [Displayeinstellungen].
Der Bildschirm „Displayeinstellungen" erscheint.
0 bis
• Sie können den Display-Setupbildschirm von jedem
-12 dB
Anwendungsbildschirm aus aufrufen. Berühren Sie auf einem
beliebigen Anwendungsbildschirm [
3
Berühren Sie die gewünschte Anwendung.
• „Audio" kann ausgewählt werden, wenn ein Video abgespielt
wird.
• Die unter „Direct Kamera" eingestellten Kameranamen
werden angezeigt. Die Kameranamen werden nicht angezeigt,
wenn „Off" eingestellt ist (Seite 47).
• Wenn „NAVI-Eingang" auf „Off" steht, wird „Navigation"
nicht angezeigt (Seite 48).
4
Berühren Sie [
Es hängt von der jeweiligen Anwendung ab, welche Punkte
eingestellt werden können.
[Audio] (Videomedien):
Display Format* / Live Kontrast / Visual EQ / Helligkeit / Farbe /
Tönung / Kontrast / Schärfe
[Direct Kamera]:
Live Kontrast / Helligkeit / Farbe / Kontrast
[Navigation]:
Helligkeit / Kontrast
* Wenn als Medium AUX eingestellt ist, können die Einstellungen unter
den unten aufgeführten Umständen nicht geändert werden.
• Wenn „AUX Eingang" auf „USB Player" steht.
• Wenn „AUX Eingang" auf „DVB-T" gestellt ist und „Direct
Touch" auf „On" steht.
5
Berühren Sie [
ändern.
Display] (Videomodus).
] des gewünschten Punkts.
] oder [
], um die Einstellung zu
