5

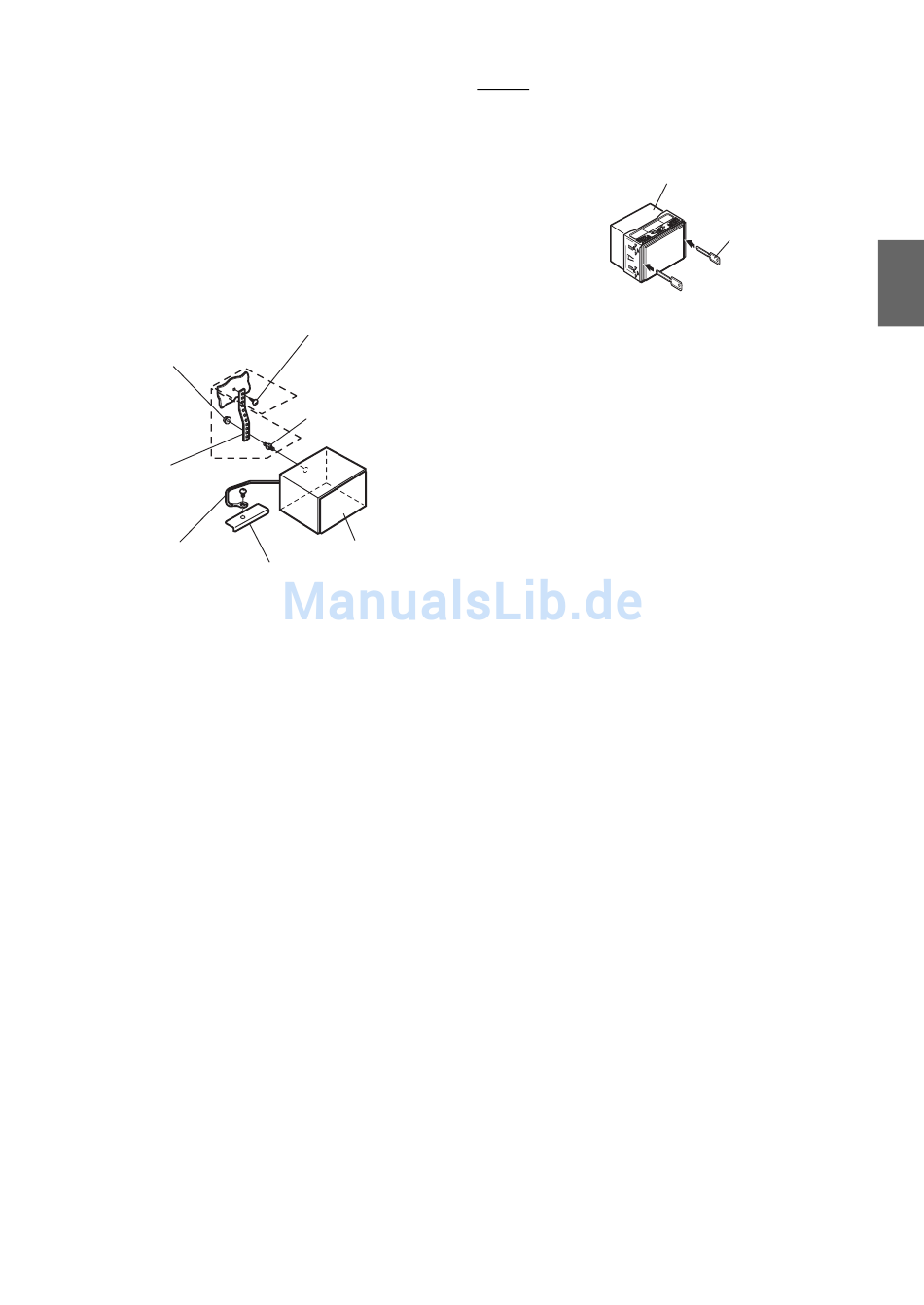

Falls das Fahrzeug eine Stützhalterung aufweist,
bringen Sie die lange Sechskantschraube an der
Rückseite des ICS-X8 an und decken sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit Hilfe einer
Befestigungsstrebe (nicht im Lieferumfang) hinten
abgestützt werden. Sichern Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1) an einer
sauberen Metallstelle. Schließen Sie alle anderen
Kabel des ICS-X8 an dieses Gerät gemäß den
Angaben im Abschnitt ANSCHLÜSSE an.
Sechskantmutter (M5)
Befestigungsstrebe
Massekabel
• Für die Schraube, gekennzeichnet mit „*2," eine für den gewählten
Einbauort geeignete Schraube verwenden.
6
Schieben Sie den ICS-X8 in das Armaturenbrett, bis
ein Klicken ertönt. Hierdurch wird sichergestellt,
dass das Gerät vorschriftsmäßig arretiert ist und
nicht aus dem Armaturenbrett rutschen kann.
Schraube
2
*
Stiftschraube
1
*
Dieses Gerät
Chassis
Ausbau
1. Führen Sie die Halterungsklammern auf beiden Seiten
in das Gerät ein. Das Gerät kann nun aus dem
Einbaurahmen genommen werden.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
Dieses Gerät
Halterungsklammern
(mitgeliefert)
85
-DE
