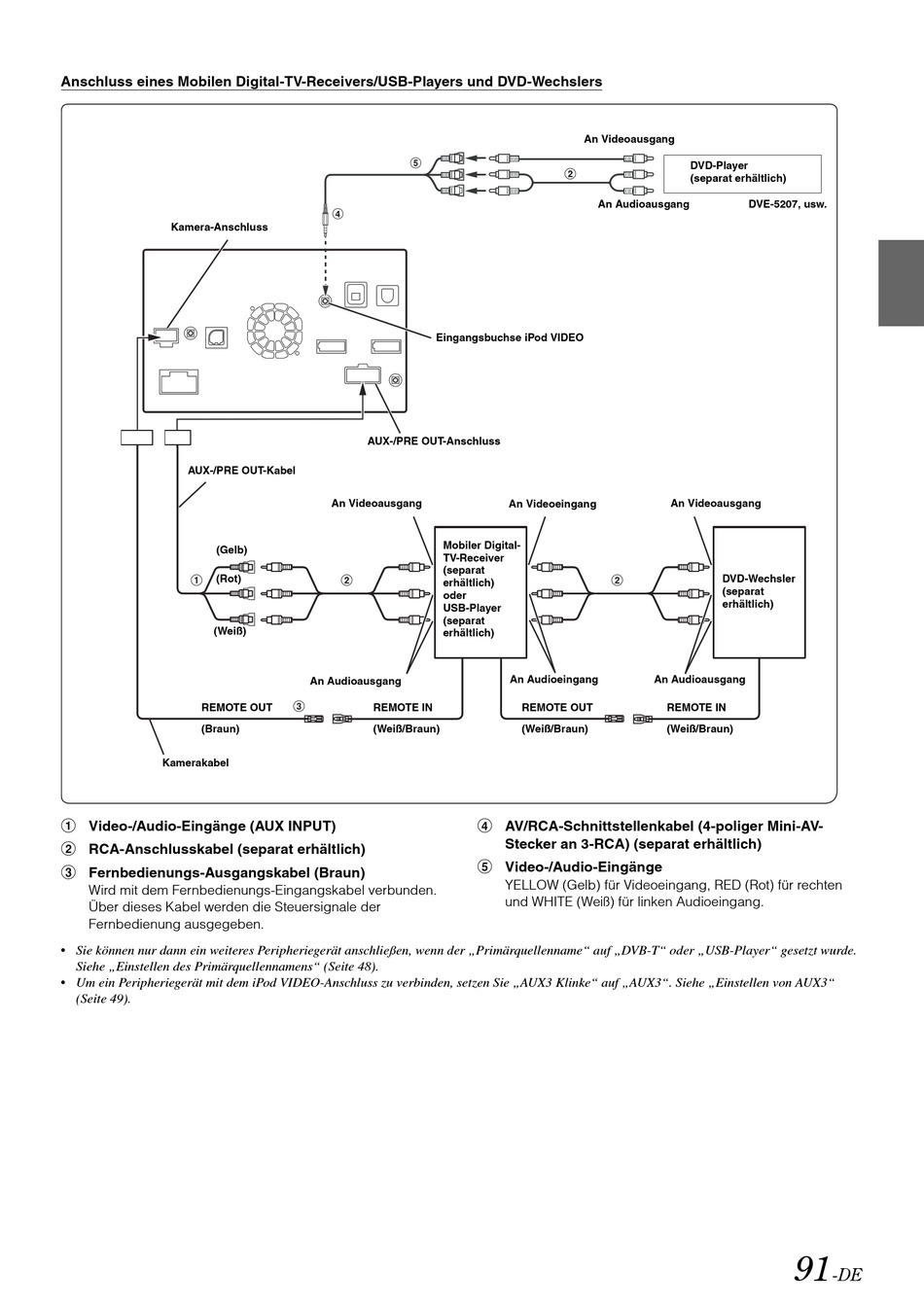

Anschluss eines Mobilen Digital-TV-Receivers/USB-Players und DVD-Wechslers
Kamera-Anschluss
AUX-/PRE OUT-Kabel
(Gelb)
(Rot)
(Weiß)
REMOTE OUT
(Braun)
Kamerakabel
1 Video-/Audio-Eingänge (AUX INPUT)
2 RCA-Anschlusskabel (separat erhältlich)
3 Fernbedienungs-Ausgangskabel (Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
• Sie können nur dann ein weiteres Peripheriegerät anschließen, wenn der „Primärquellenname" auf „DVB-T" oder „USB-Player" gesetzt wurde.
Siehe „Einstellen des Primärquellennamens" (Seite 48).
• Um ein Peripheriegerät mit dem iPod VIDEO-Anschluss zu verbinden, setzen Sie „AUX3 Klinke" auf „AUX3". Siehe „Einstellen von AUX3"
(Seite 49).
Eingangsbuchse iPod VIDEO
AUX-/PRE OUT-Anschluss
An Videoausgang
Mobiler Digital-
TV-Receiver
(separat
erhältlich)
oder
USB-Player
(separat
erhältlich)
An Audioausgang
REMOTE IN
(Weiß/Braun)
4 AV/RCA-Schnittstellenkabel (4-poliger Mini-AV-
5 Video-/Audio-Eingänge
An Videoausgang
An Audioausgang
An Videoausgang
An Videoeingang
An Audioeingang
An Audioausgang
REMOTE OUT
REMOTE IN
(Weiß/Braun)
(Weiß/Braun)
Stecker an 3-RCA) (separat erhältlich)
YELLOW (Gelb) für Videoeingang, RED (Rot) für rechten
und WHITE (Weiß) für linken Audioeingang.
DVD-Player
(separat erhältlich)
DVE-5207, usw.
DVD-Wechsler
(separat
erhältlich)
