Fehlerbehandlung und Diagnose
9.1.2

E-Bus

Die angeschlossenen EtherCAT-Klemmen werden vom Netzteil überprüft. Im E-Bus-Modus leuchtet die LED
„Link/Act IO". Wenn Daten übertragen werden, blinkt die LED „Link/Act IO".

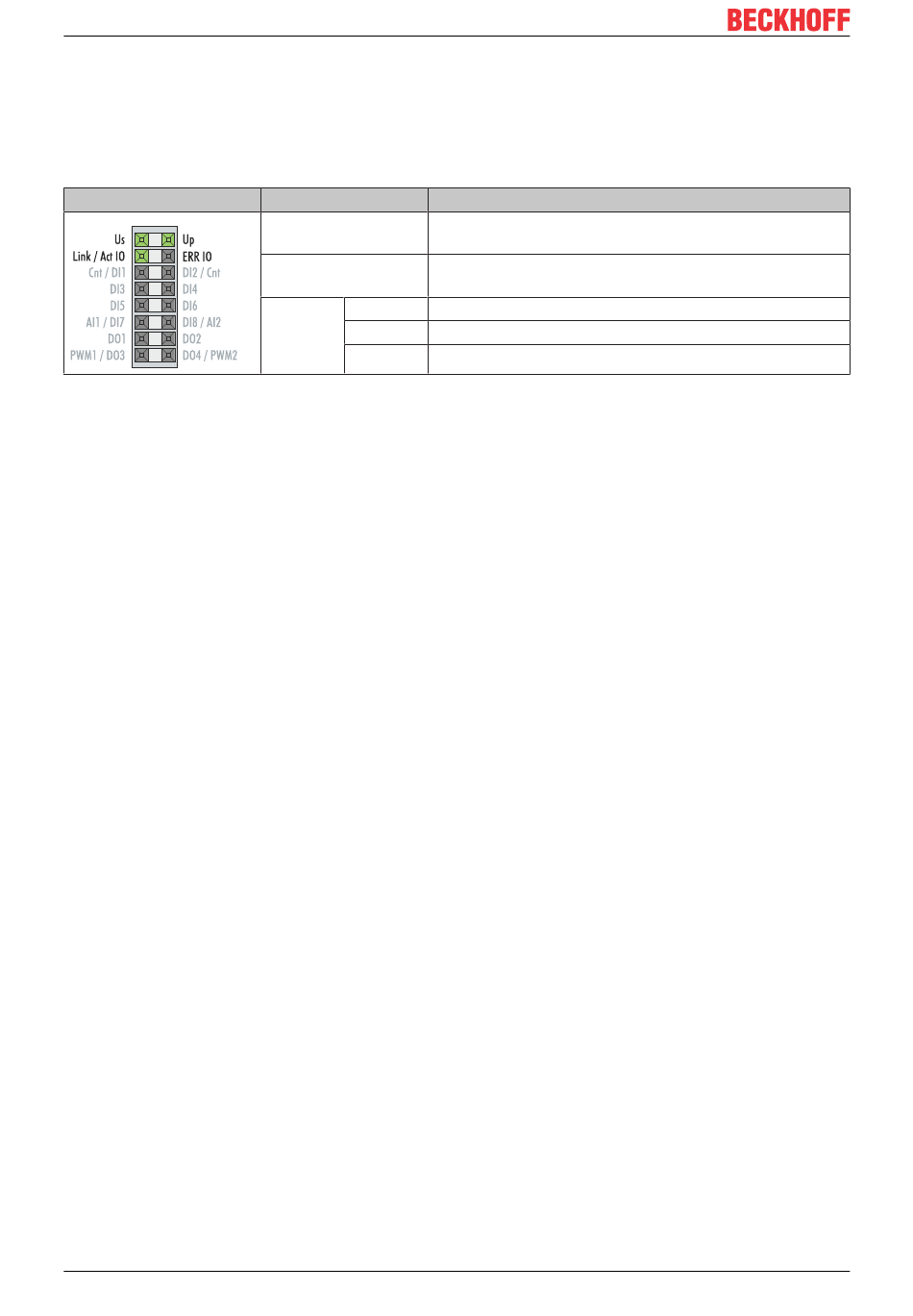

Tab. 24: Diagnose-LEDs im K-Bus-Modus.
Anzeige
108
LED
Bedeutung
Us
Spannungsversorgung für CPU-Grundmodul. Die LED
leuchtet grün bei korrekter Spannungsversorgung.
Up
Spannungsversorgung für Klemmenbus. Die LED
leuchtet grün bei korrekter Spannungsversorgung.
Link/Act
aus
E-Bus nicht angeschlossen.
IO
an
E-Bus angeschlossen / Kein Datenverkehr.
blinkt
E-Bus angeschlossen / Datenverkehr auf dem E-Bus.
Version: 1.0
CX7293
