- Seite 1 500 GD BEDIENUNGSANLEITUNG HC40X RM400 HM400 IR400 RF400 CO400 CD400 6822DE...
- Seite 2 Bedienungsanleitung 500GD Hersteller: Rechtliche Hinweise / Urheberrechtsvermerk Originalbetriebsanleitung © 2024 by MRU Alle Rechte vorbehalten Kein Teil des Werkes darf in irgendeiner Form (Druck, Fotokopie elektronische Medien oder einem anderen Verfahren) ohne die schriftliche Genehmigung des Herausgebers reproduziert oder unter der Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden, soweit dem kein zwingendes Gesetz entgegensteht.
-
Seite 3: Inhaltsverzeichnis
Hinweise zum Gerät und zur Sicherheit ..........6 1.1. Sicherheitshandbuch ..................6 1.2. Sicherheitshinweise .................... 6 Einleitung ....................7 2.1. Bestimmungsgemäßer Gebrauch ..............7 2.2. Die Firma MRU GmbH ..................8 Beschreibung ..................9 3.1. Aufgabe ........................9 3.2. Messgerät ......................10 3.3. Bedienoberfläche ..................... 11 3.4. - Seite 4 Funktionstest durchführen ................38 7.3. Pflege ........................39 7.4. Sensorspezifische Pflegehinweise ...............39 7.5. Gerät resetten .....................40 Anhang ....................41 8.1. Technische Daten 500 GD ................41 8.2. Wechselsensoren ....................42 Wechselsensor HC400 (Nr.11138) ................42 Wechselsensor HC401 (Nr.11591) ................42 4 / 50 MRU GmbH, D-74172 Neckarsulm...
- Seite 5 Wechselsensor IR400 (Nr.12121) ................. 44 Wechselsensor HM400 (Nr.11922) ..............44 Wechselsensor RF400 (Nr.11190) ................ 46 Wechselsensor CO400 (Nr.12130) ............... 47 Wechselsensor CD400 (Nr.12623) ............... 47 Wechselsensor LED400 (Nr.12698) ..............48 8.3. Servicemenü ....................... 48 Konformitätserklärung ..............49 5 / 50 MRU GmbH, D-74172 Neckarsulm...
-
Seite 6: Hinweise Zum Gerät Und Zur Sicherheit
Hinweise zum Gerät und zur Sicherheit 1.1. Sicherheitshandbuch In dem mitgelieferten, separaten Sicherheitshandbuch sind alle allgemei- nen Hinweise und Sicherheitshinweise zu den MRU-Messgeräten aufge- führt. Deshalb muss dieses Handbuch vor der ersten Benutzung des Messge- räts gelesen und beachtet werden. -
Seite 7: Einleitung
Technik und den anerkannten sicherheitstechnischen Regeln. Das Messgerät muss gemäß den Angaben der bestimmungsgemäßen Ver- wendung eingesetzt werden. WARNUNG Gefahr durch Manipulation am Messgerät Gefährdung der Betriebssicherheit. ► Umbauten oder Veränderungen an dem Messgerät sind nicht erlaubt. 7 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 8: Die Firma Mru Gmbh
Bedienungsanleitung 500GD 2.2. Die Firma MRU GmbH Hergestellt wird das Messgerät durch die Firma MRU GmbH in Neckarsulm- Obereisesheim, einem mittelständischen Unternehmen, das sich seit 1984 auf die Entwicklung, Produktion und Vertrieb hochwertiger Emissions-Ana- lyse-Systeme spezialisiert hat. MRU fertigt sowohl Serientypen als auch kun- denspezifische Sonderausführungen. -
Seite 9: Beschreibung
Umgebungsluft. • Gassensor CD400 zur Überwachung der CO -Konzentration in der Umge- bungsluft. Einen aktuellen Überblick über die verfügbaren Optionen erhalten Sie auf der MRU Homepage www.mru.eu oder sprechen Sie unseren Vertrieb an. 9 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 10: Messgerät

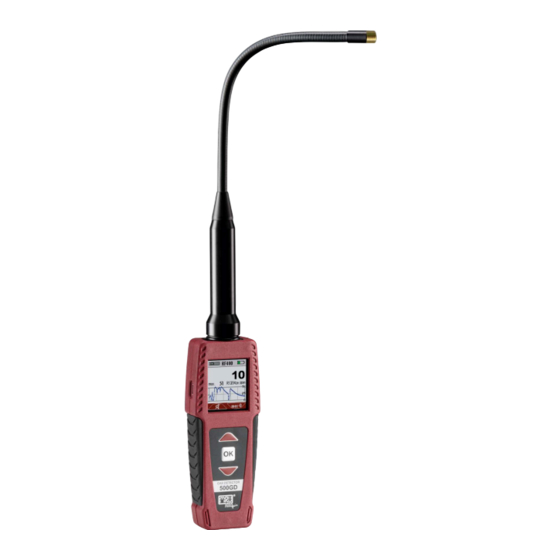

Bedienungsanleitung 500GD 3.2. Messgerät s Messgerät besteht aus einem kompakten und robusten glasfaserver- stärkten Kunststoffgehäuse. Nr. Beschreibung Nr. Beschreibung Abschraubbares Filtergitter Beweglicher Schwanenhals Wechselsensor Sensor-Anschlussbuchse Display Folientastatur Mini-USB Schnittstelle 10 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 11: Bedienoberfläche
Gerät ausschalten Einstellungen QR-Code einstellen Sprache einstellen Helligkeit einstellen Lautstärke einstellen Autoaus einstellen Service PIN-Code geschützt: Für Servicezwecke Info Infos über das Messgerät Sensorspezifische Menüpunkte werden bei der entsprechenden Erklärung des jeweiligen Wechselsensors besprochen. 11 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 12: Bedienung
Die Anzeige zum Aufstecken eines Sensors erscheint. HINWEIS Falls Sie das Messgerät zum ersten Mal einschalten erscheint ein Bildschirm zum Einstellen der Sprache. ► Wählen Sie die gewünschte Sprache aus. ► Drücken Sie „OK“. 12 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 13: Einstellungen Am Grundgerät Vornehmen
► Wählen Sie die gewünschte Einstellung aus. Optionen für QR-Code einstellen Das Messgerät verwendet den QR-Code zur Übertragung eines einfachen "Messprotokolls". Das Messgerät unterstützt QR-Code ab Firmware-Version V1.00.20. Falls eine ältere Firmware-Version installiert ist, kann die Firmware aktualisiert werden. 13 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 14: Sprache Einstellen
► Drücken Sie „OK“ Die Option wird gespeichert. Sprache einstellen ► Wählen Sie „Sprache“. ► Drücken Sie „OK“. ► Wählen Sie die gewünschte Sprache aus. ► Drücken Sie „OK“. Die gewünschte Sprache wird gespeichert. 14 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 15: Helligkeit Einstellen
► Drücken Sie „OK“ ► Wählen Sie die gewünschte Lautstärke aus. Die gewünschte Lautstärke wird gespeichert. Autoaus einstellen ► Wählen Sie „Autoaus“. ► Drücken Sie „OK“. ► Wählen Sie die gewünschte Zeitspanne. 15 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 16: Messgerät Ausschalten
► Wählen Sie „Ausschalten“. ► Drücken Sie auf „OK“. Das Messgerät schaltet sich ab. Alternativ können Sie das Messgerät folgendermaßen ausschalten: ► Drücken Sie die OK Taste länger. Das Messgerät schaltet sich ab. 16 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 17: Messbetrieb
Siehe auch Kapitel 4.3 Messgerät einschalten, S. 12. Das Messgerät erkennt automatisch den eingesteckten Wechselsensor. Im Display erscheint für ca. 5 Sekunden ein Infofenster. Je nach Wechselsensor wird eine Warm-up-Phase durchgeführt. 17 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 18: Wechselsensor Mit Sondenrohr Verwenden
Sie können einstellen, wie das Messgerät bei einer Überschreitung der ein- gestellten Alarmschwelle reagieren soll. HINWEIS Beachten Sie, dass zur Einstellung des Alarmmodus ein Wechselsensor eingesteckt sein muss. Beachten Sie, dass die Einstellung des Alarmmodus im Messfenster durchgeführt wird. 18 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 19: Detektion Mit Wechselsensor Hc400, Hc401 Und Hc402
(Methan) und C (Propan) einsetzten. • HC402 zur Ortung von CH (Methan) C (Propan) und H (Wasserstoff) einsetzten. Am Beispiel des Wechselsensors HC402 wird im folgendem gezeigt, wie Sie eine Detektion starten und konfigurieren. 19 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 20: Detektion Starten
► Führen Sie die Spitze des Sondenrohrs langsam an den zu prüfenden Stel- len entlang. Bei einer Leckage verändert sich der Wert. Der Verlauf wird grafisch dargestellt. Optische und akustische Alarmsignale zeigen den Gasaustritt an. 20 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 21: Detektion Konfigurieren
► Wählen Sie das gewünschte Gas aus. ► Drücken Sie „OK“ Das gewünschte Gas wurde gespeichert. Das Menü Extras erscheint. HINWEIS Zur Detektion von Formiergas (5% H2 + 95% N) die Gasart H2 einstellen. 21 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 22: Alarmschwelle Einstellen
► Drücken Sie „OK“. Das Menü Extras erscheint. 5.3. Messung mit Wechselsensor RM400 Der Wechselsensor RM400 wird zur Lecksuche oder Ruckstaudetektion an Abgasleitungen eingesetzt. Die Funktionsweise des Wechselsensors RM400 beruht auf einer leitfähigen Sensoroberfläche. 22 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 23: Messung Starten
Bei einer Leckage verändert sich der Messwert. Der Messverlauf wird grafisch dargestellt. Optische und akustische Alarmsignale zeigen den Gasaustritt an. Die Blinkfrequenz der roten LED im Sensorfuß erhöht sich mit der Zu- nahme der gemessenen Gaskonzentration. 23 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 24: Messung Konfigurieren
• zur Messung der Lufttemperatur einsetzen. Messung starten ► Stecken Sie den gewünschten Wechselsensor in die Sensor-Anschlussbuchse. Siehe auch Kapitel Wechselsensor ohne Sondenrohr verwenden, S.17. Im Display erscheint „HM400“. Die Messung beginnt. 24 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 25: Messung Konfigurieren
Display anzeigen zu lassen. ► Wählen Sie „Auswahl“ ► Drücken Sie „OK“. ► Wählen Sie die gewünschte Messgröße aus. ► Drücken Sie „OK“. Die gewünschte Messgröße wird gespeichert. Das Menü Extras erscheint. 25 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 26: Einheit Ändern
Heiße Oberflächen verursachen schwere Verbrennungen. ► Heiße Oberflächen nicht berühren. ► Stecken Sie den gewünschten Wechselsensor in die Sensor-Anschlussbuchse. Siehe auch Kapitel Wechselsensor ohne Sondenrohr verwenden, S.17. Im Display erscheint „IR400“. Die Messung beginnt. 26 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 27: Messung Konfigurieren
Emissivität ein. Ansonsten kann es zu großen Abweichungen bei der Mes- sung kommen. Emissivität (Emissionsgrad) wichtiger Materialien Material Emissionsgrad ε Aluminium 0,02 – 0,31 (oxidiert) Beton 0,93 Eisen 0,13 – 0,85 (verrostet) Fliesen 0,93 27 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 28: Alarmschwelle Einstellen
Das Menü Extras erscheint. Alarmschwelle einstellen ► Wählen Sie „Alarm“. ► Drücken Sie „OK“. ► Stellen Sie die gewünschte „Alarmschwelle ein“. ► Drücken Sie „OK“ Die Alarmschwelle wurde geändert. Das Menü Extras erscheint. 28 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 29: Einheit Ändern
► Stecken Sie den gewünschten Wechselsensor in die Sensor-Anschlussbuchse. Siehe auch Kapitel Wechselsensor mit Sondenrohr verwenden, S.18. Im Display erscheint „RF400“. Nach dem Warm-up wechselt das Messgerät automatisch in den Messmodus. Die Detektion beginnt. 29 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 30: Detektion Konfigurieren
Im folgendem wird ausschließlich auf sensorspezifische Einstellungen einge- gangen. Nullpunkt setzen Lassen Sie das Messgerät, wenn möglich ohne Temperaturwechsel an guter Frischluft für fünf Minuten liegen. Führen Sie erst danach eine Nullpunktnahme durch. Sie können eine Nullpunktnahme beliebig oft wiederholen. 30 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 31: Kältemittel Auswählen
H2 einstellen. Alarmschwelle einstellen ► Wählen Sie „Alarm“. ► Drücken Sie „OK“. ► Stellen Sie die gewünschte Alarmschwelle ein. ► Drücken Sie „OK“. Die Alarmschwelle wurde geändert. Das Menü Extras erscheint. 31 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 32: Messung Mit Wechselsensor Co400
Im folgendem wird ausschließlich auf sensorspezifische Einstellungen einge- gangen. Nullpunkt setzen Lassen Sie das Messgerät, wenn möglich ohne Temperaturwechsel an guter Frischluft für fünf Minuten liegen. Führen Sie erst danach eine Nullpunktnahme durch. 32 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 33: Alarmschwelle Einstellen
Achten Sie darauf, für welche Einheit Sie eine Alarm- schwelle beim Wechselsensor CO400 einstellen. Sie können CO ppm oder CO mg/m³ wählen. ► Ändern Sie gegebenenfalls die Einheit. Siehe Einheit ändern, S. 33. Einheit ändern 33 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 34: Messung Mit Wechselsensor Cd400
Die Messung beginnt. Messung konfigurieren Für Einstellungen die am Grundgerät vorgenommen werden können Siehe auch Kapitel 4.4 Einstellungen am Grundgerät vornehmen, S. Im folgendem wird ausschließlich auf sensorspezifische Einstellungen einge- gangen. 34 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 35: Nullpunkt Setzen
► Stellen Sie die gewünschte „Alarmschwelle ein“. ► Drücken Sie „OK“. Die Alarmschwelle wurde geändert. 5.9. Messprotokoll per QR-Code exportieren Sie können ein Messprotokoll der aktuellen Messung per QR-Code exportieren. Übertragen werden: • Sensorname • Seriennummer des Sensors 35 / 50 MRU GmbH, D-74172 Neckarsulm... - Seite 36 ► Drücken Sie max:0 oder setzen Sie einen Nullpunkt, um das aktuelle Messprotokoll zu verwerfen. Automatisch wird ein neues Messprotokoll gestartet. HINWEIS Das Messprotokoll wird nicht im Messgerät gespeichert. ► Übertragen Sie das Messprotokoll umgehend nach Mes- sung auf ein Smartphone. 36 / 50 MRU GmbH, D-74172 Neckarsulm...
-
Seite 37: Geräteinformationen Anzeigen
Im Menü Sensor können Sie sich u.a. die Firmwareversion des eingesteckten Wechselsensors anzeigen lassen. ► Wählen Sie Sensor. ► Drücken Sie OK. Das Menü Sensor erscheint. Wechselsensorinformationen werden angezeigt. ► Drücken Sie Ok. Das Menü Extras erscheint. 37 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 38: Instandhaltung Und Pflege
Bedienungsanleitung 500GD Instandhaltung und Pflege 7.1. Instandhaltung Für die Werterhaltung empfehlen wir eine jährliche Prüfung und ggfs. Ab- gleich der Sensoren bei einer MRU Servicestelle (www.mru.eu). 7.2. Funktionstest durchführen HINWEIS Das Testgas ist nicht für die Kalibrierung des Messgerätes /Wechselsensoren geeignet. Das Testgas ist ausschließlich zum Funktionstest des Messgerätes bzw. -
Seite 39: Pflege
Die Funktionsweise des Wechselsensors RM400 beruht auf einer leitfähigen Sensoroberfläche. ► Nicht mit Alkohol oder destilliertem Wasser reinigen. ► Sensoroberfläche bei Bedarf mit salzhaltigem Wasser rei- nigen. ► Sensoroberfläche nach Reinigung trocknen lassen. 39 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 40: Gerät Resetten
Beschreibung Taste Pfeil oben Taste Pfeil unten ► Drücken Sie gleichzeitig die Taste Pfeil oben und die Taste Pfeil unten. Das Gerät schaltet sich aus. ► Schalten Sie das Gerät wieder ein. 40 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 41: Anhang
Bedienungsanleitung 500GD Anhang 8.1. Technische Daten 500 GD Kriterium Angabe Betriebstemperatur -10°C ... +50°C Rel. Luftfeuchtigkeit bei Betrieb, 0…95% nicht-kondensierend Lagertemperatur -20°C ... +60°C Akku intern, Betriebszeit Li-Ionen (sensorabhängig) typ. 5h - 20h Stromversorgung 100 - 240 V / 5V DC / 500 mA Gewicht ca. -
Seite 42: Wechselsensoren
Kriterium Angabe Kalibriermedium Messbereich CH 0 … 22000 ppm Messbereich C 0 … 8500 ppm Auflösung 1 ppm Ansprechzeit (bis Alarm) ≤2s (500GD) Wirkprinzip gas-sensitiver Halbleiter Alkohole, CxHy, Querempfindlichkeiten Lösungsmittel Empfohlenes Prüfintervall wöchentlich 42 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 43: Wechselsensor Hc402 (Nr.11733)
*Betriebstemperatur -10…+50°C: wird der Sensor bei über 0°C und min-des- tens 10 min aufgeheizt, kann dieser bei Umgebungen bis -10°C ein-gesetzt werden. Haben die Sensoren unter 0°C sollte der Sensor vorge-wärmt wer- den (z. B. in der Hosentasche) 43 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 44: Wechselsensor Rm400 (Nr.11191)
-20°C ... +60° Lebenserwartung bei normalem Gebrauch >5 [Jahren] Empfohlenes Prüfintervall jährlich Typische Anwendung Temperaturmessung Größe 62 x 13,5mm Wechselsensor HM400 (Nr.11922) Kriterium Angabe Umgebungsfeuchte Messbereich 0…100%rH Auflösung 0,1% +-3°C (Typ.) Genauigkeit (20…80%rH) 9°C (Max) 44 / 50 MRU GmbH, D-74172 Neckarsulm... - Seite 45 Feuchte und Tempe- ±0,5 °C ratur Betriebstemperatur +5°C ... +50 °C Lagertemperatur -20°C ... +60°C Lebenserwartung bei normalem Gebrauch >5 [Jahren] Empfohlenes Prüfintervall jährlich Typische Anwendung Raumluftfeuchtigkeit Größe 62mm x 13,5mm 45 / 50 MRU GmbH, D-74172 Neckarsulm...
-
Seite 46: Wechselsensor Rf400 (Nr.11190)
+5°C ... +50°C Betriebstemperatur (-10…50°C*) Betriebsbedingung Feuchte 20%RH ... 80%RH Lagertemperatur -20°C ... +60°C Lebenserwartung bei normalem Gebrauch 1…5 [Jahren] Empfohlenes Prüfintervall wöchentlich Empfohlene Kalibrierhäufigkeit jährlich Gewicht ~10g Typische Anwendung Lecksuche Größe 62mm x 13,5mm 46 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 47: Wechselsensor Co400 (Nr.12130)
Wert) Ansprechzeit (T90) Wirkungsprinzip NDIR Aufwärmzeit Betriebstemperatur +0°C ... +50 °C Lagertemperatur -20°C ... +60°C Lebenserwartung bei normalem Gebrauch >5 [Jahren] Empfohlenes Prüfintervall jährlich Typische Anwendung Luftqualität Größe 71 x 28,5 x16,5mm 47 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 48: Wechselsensor Led400 (Nr.12698)
Farbtemperatur 5000k Lebenserwartung bei normalem Gebrauch >5 [Jahren] Beleuchtung Typische Anwendung Größe 62mm x 13,5 mm 8.3. Servicemenü Hier sind kundendienstrelevante Werte hinterlegt. Das Menü ist durch eine PIN-Abfrage vor unberechtigtem Zugriff gesichert. 48 / 50 MRU GmbH, D-74172 Neckarsulm... -
Seite 49: Konformitätserklärung
Bedienungsanleitung 500GD Konformitätserklärung 49 / 50 MRU GmbH, D-74172 Neckarsulm... - Seite 50 Bedienungsanleitung 500GD 50 / 50 MRU GmbH, D-74172 Neckarsulm...
