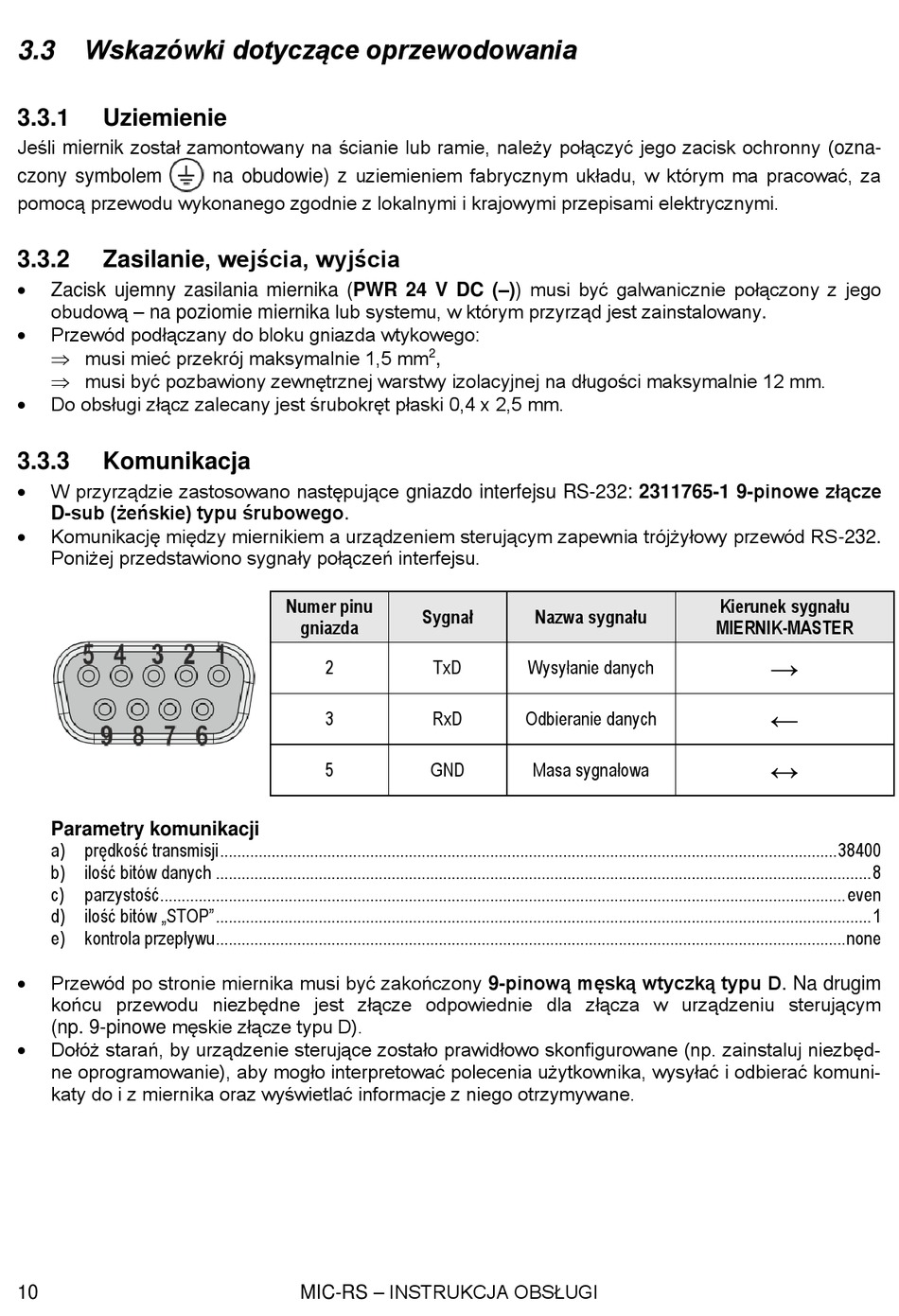

Wskazówki dotyczące oprzewodowania
3.3
3.3.1 Uziemienie
Jeśli miernik został zamontowany na ścianie lub ramie, należy połączyć jego zacisk ochronny (ozna-
czony symbolem
pomocą przewodu wykonanego zgodnie z lokalnymi i krajowymi przepisami elektrycznymi.
Zasilanie, wejścia, wyjścia
3.3.2
•
Zacisk ujemny zasilania miernika (PWR 24 V DC (–)) musi być galwanicznie połączony z jego
obudową – na poziomie miernika lub systemu, w którym przyrząd jest zainstalowany.
•
Przewód podłączany do bloku gniazda wtykowego:
 musi mieć przekrój maksymalnie 1,5 mm
 musi być pozbawiony zewnętrznej warstwy izolacyjnej na długości maksymalnie 12 mm.
•
Do obsługi złącz zalecany jest śrubokręt płaski 0,4 x 2,5 mm.
3.3.3 Komunikacja
•
W przyrządzie zastosowano następujące gniazdo interfejsu RS-232: 2311765-1 9-pinowe złącze
D-sub (żeńskie) typu śrubowego.
•
Komunikację między miernikiem a urządzeniem sterującym zapewnia trójżyłowy przewód RS-232.
Poniżej przedstawiono sygnały połączeń interfejsu.
Parametry komunikacji
a) prędkość transmisji ................................................................................................................................................ 38400
b) ilość bitów danych ......................................................................................................................................................... 8
c) parzystość ................................................................................................................................................................ even
d) ilość bitów „STOP" ......................................................................................................................................................... 1
e) kontrola przepływu ................................................................................................................................................... none
•
Przewód po stronie miernika musi być zakończony 9-pinową męską wtyczką typu D. Na drugim
końcu przewodu niezbędne jest złącze odpowiednie dla złącza w urządzeniu sterującym
(np. 9-pinowe męskie złącze typu D).
•
Dołóż starań, by urządzenie sterujące zostało prawidłowo skonfigurowane (np. zainstaluj niezbęd-
ne oprogramowanie), aby mogło interpretować polecenia użytkownika, wysyłać i odbierać komuni-
katy do i z miernika oraz wyświetlać informacje z niego otrzymywane.
10
na obudowie) z uziemieniem fabrycznym układu, w którym ma pracować, za
Numer pinu
gniazda
2
3
5
MIC-RS – INSTRUKCJA OBSŁUGI
2
,
Sygnał Nazwa sygnału
TxD Wysyłanie danych
RxD Odbieranie danych
GND Masa sygnałowa
Kierunek sygnału
MIERNIK-MASTER
→
←
↔
