Einstellung der Pan-Riemenspannung:
Schritt 1: Schalten Sie das Gerät ab (siehe hierzu
Schritt 2: Legen Sie das Gerät seitlich auf eine stabile Oberfläche.
Schritt 3: Entfernen Sie ggf. montierte Scheinwerferhaken auf der Datenmodulseite der
Schritt 4: Entfernen Sie die beiden Schrauben, mit denen das Datenmodul am oberen
Schritt 5: Lösen aber entfernen Sie nicht die vier Befestigungsschrauben des Pan-
Schritt 6: Drücken Sie einige Male den Pan-Riemen zusammen, um die Platzierung des
Schritt 7: Ziehen Sie die Befestigungsschrauben des Motors am oberen Gehäuse
Schritt 8: Schieben Sie das Datenmodul vorsichtig wieder in das obere Gehäuse zurück.
Schritt 9: Montieren Sie wieder die beiden Schrauben, mit denen das Datenmodul am
Schritt 10: Ziehen Sie die Befestigungsschrauben der Gummifüße auf der Datenmodulseite
Regelmäßige Wartung
Sie alle Netz- und Datenkabel ab.
oberen Abdeckung und lösen Sie die beiden Gummifüße auf dieser Seite.
Gehäuse befestigt ist und ziehen Sie das Modul vorsichtig aus dem Gehäuse.
Legen Sie das Modul zur Seite und lassen Sie die Steckverbinder eingesteckt.
Motormechanismus am oberen Gehäuse.
Motors anzugleichen. Lassen Sie den Motor gegen die Feder anliegen.
kreuzweise an.
Achten Sie bei diesem Vorgang darauf, dass keine Drähte eingeklemmt werden.
oberen Gehäuse befestigt ist, und ziehen Sie sie fest.
wieder fest und montieren Sie ggf. vorher entfernte Scheinwerferhaken.
Aufhängungsbeschläge oder Haken.

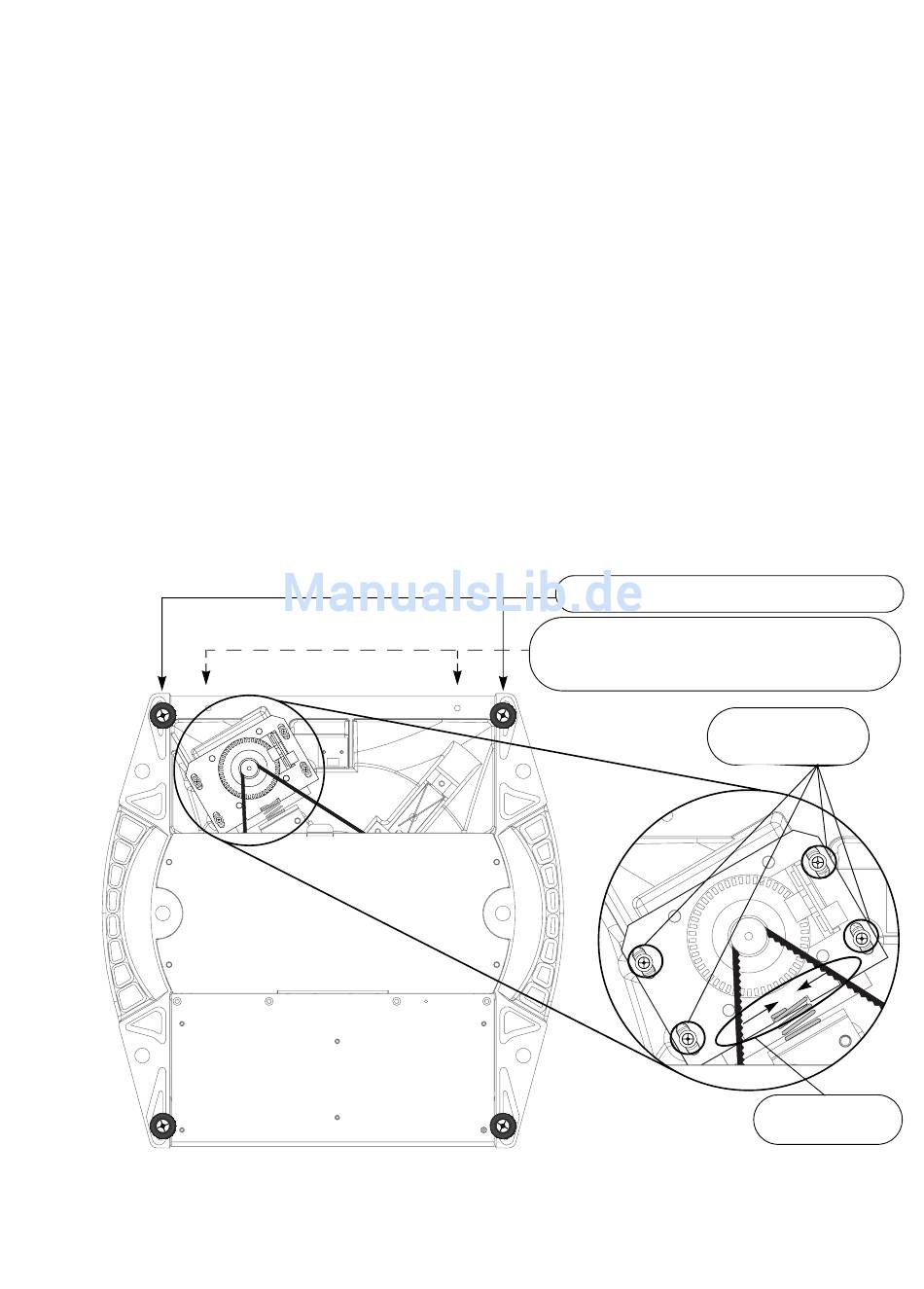

Pan-Motorbaugruppe
(siehe Detail)
Abschaltprozedur, Seite
Schritt 3: Lösen Sie die Befestigungsschrauben
dieser beiden Füße.
Schritt 4: Entfernen Sie die zwei Schrauben auf der
gegenüberliegenden Seite des oberen Gehäuses und
entfernen Sie das Datenmodul. (Das Modul wird in
dieser Abbildung nicht gezeigt.)
Schritt 5:
Lösen Sie diese vier
Schrauben.
DETAIL
7) und ziehen
Schritt 6:
Hier den Riemen
zusammendrücken.
