I n s t a l l a t i o n s v e r f a h r e n .
I n s ta l l a t i o n h ä n g e n d e r G e r ä t e

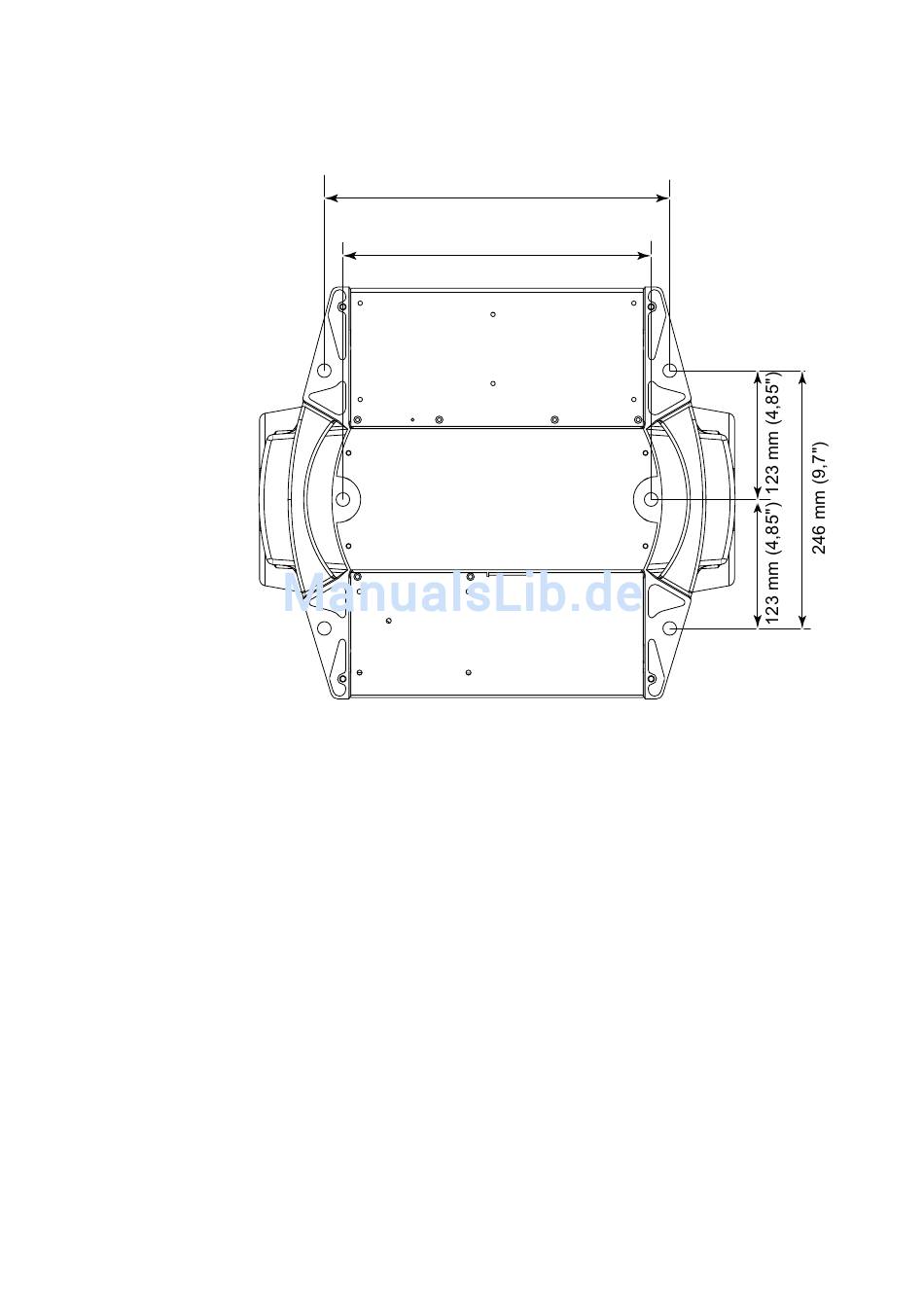

Das obere Gehäuse des Source Four Revolution-Gerätes hat sechs Löcher zur
Befestigung von Aufhängevorrichtungen. Hängen Sie das Gerät an ein geeignetes
Tragwerk mit mindestens zwei Scheinwerferhaken, die mit angezogenen Stahlschrauben
(M12 (1/2")Ø), Unterlegscheiben und Kontermuttern befestigt sind.
330 mm (13,0")
295 mm (11,6")
4 Source Four Revolution Bedienungshandbuch
