Bosch Junkers Netcom10 Installationsanleitung Seite 6

Deutsch
3.2 Elektrischer Anschluss
WARNUNG!
6
LEBENSGEFAHR
durch elektrischen Strom bei geöffnetem Gerät.
B Bevor Sie das Gerät öffnen: Schalten Sie das Netcom10
stromlos (Netzstecker ziehen oder über die Haussicherung
vom Stromnetz trennen).
B Netcom10 (ggf. mit einem Adapter) telefonseitig anschließen.
3
2

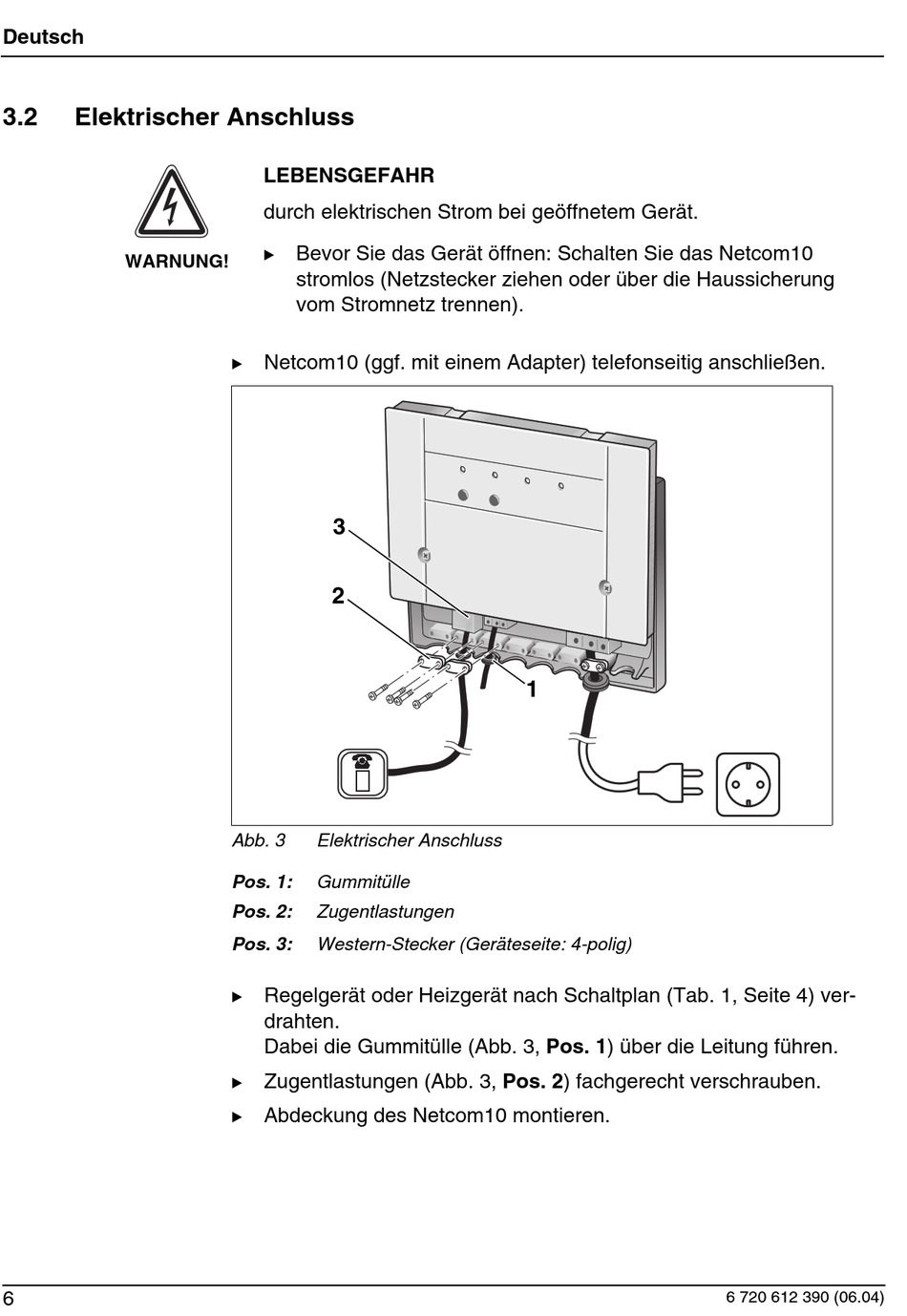

Abb. 3 Elektrischer Anschluss
Pos. 1: Gummitülle
Pos. 2: Zugentlastungen
Pos. 3: Western-Stecker (Geräteseite: 4-polig)
B Regelgerät oder Heizgerät nach Schaltplan (Tab. 1, Seite 4) ver-
drahten.
Dabei die Gummitülle (Abb. 3, Pos. 1) über die Leitung führen.
B Zugentlastungen (Abb. 3, Pos. 2) fachgerecht verschrauben.
B Abdeckung des Netcom10 montieren.
1
6 720 612 390 (06.04)
