Italiano
3.2 Collegamenti elettrici
AVVISO!
12
PERICOLO: quanto si procede all'apertura del Netcom 10,
all'interno dello stesso vi è presenza di tensione elettrica 230 V !
B Prima di accedere alle parti interne del Netcom 10,
disconnetterlo dalla rete elettrica mediante la sua spina o
mediante l'interruttore elettrico generale.
B Collegare Netcom10 alla rete telefonica (se necessario utilizzando
uno spinotto adattatore).
3
2

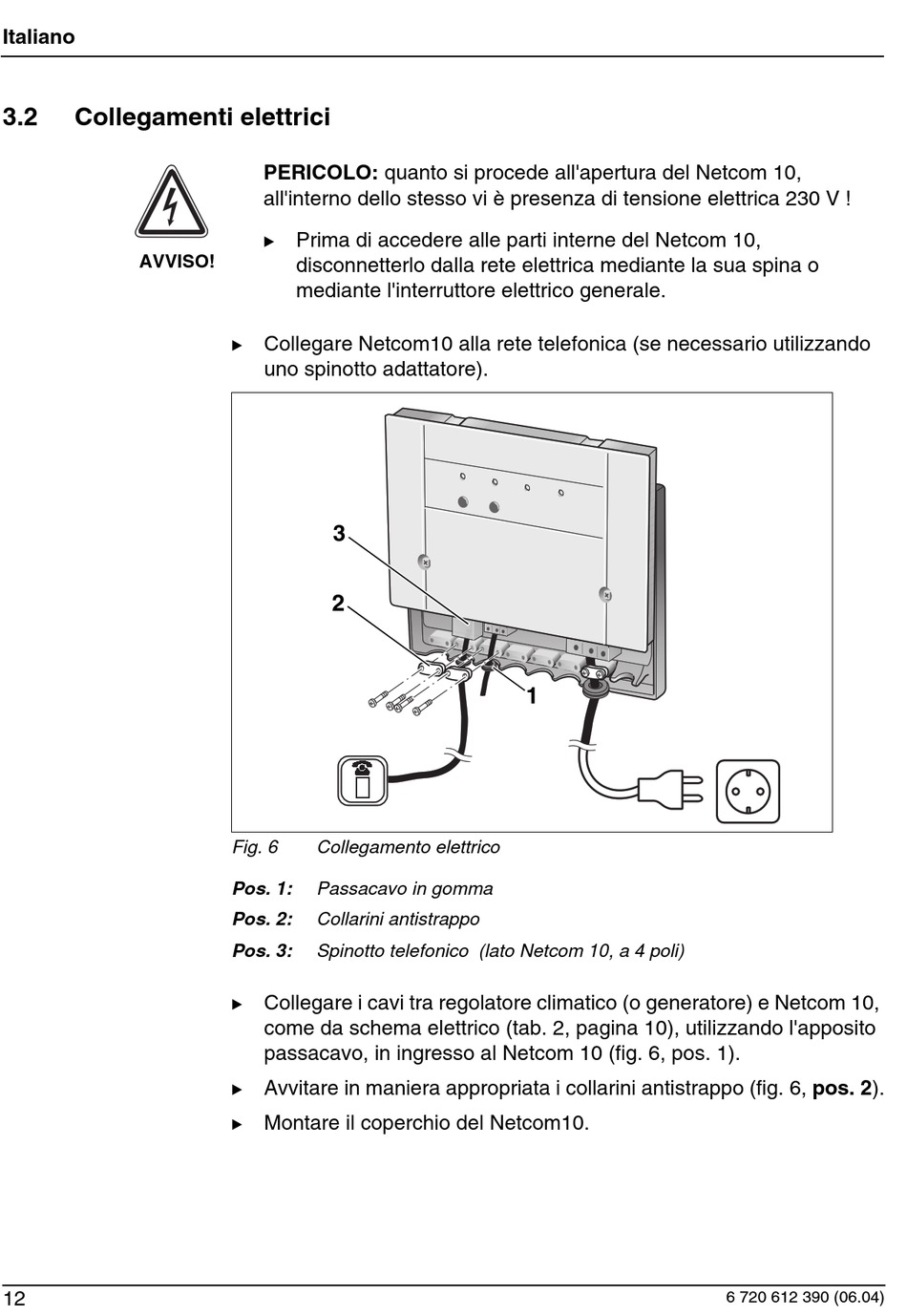

Fig. 6 Collegamento elettrico
Pos. 1: Passacavo in gomma
Pos. 2: Collarini antistrappo
Pos. 3: Spinotto telefonico (lato Netcom 10, a 4 poli)
B Collegare i cavi tra regolatore climatico (o generatore) e Netcom 10,
come da schema elettrico (tab. 2, pagina 10), utilizzando l'apposito
passacavo, in ingresso al Netcom 10 (fig. 6, pos. 1).
B Avvitare in maniera appropriata i collarini antistrappo (fig. 6, pos. 2).
B Montare il coperchio del Netcom10.
1
6 720 612 390 (06.04)
