3 Installation
3.1 Montage mural
6 720 612 390 (06.04)
2
1

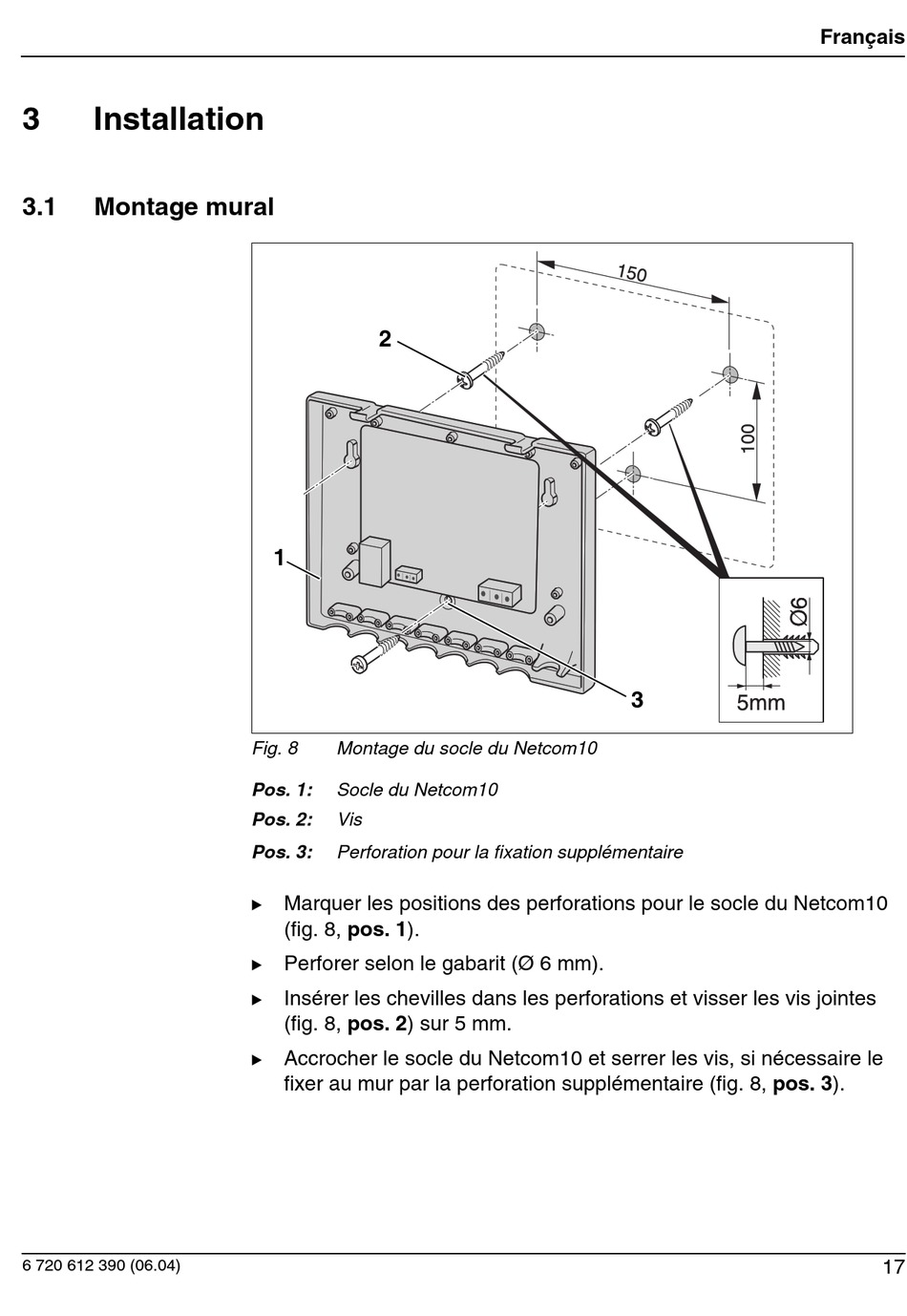

Fig. 8 Montage du socle du Netcom10
Pos. 1: Socle du Netcom10
Pos. 2: Vis
Pos. 3: Perforation pour la fixation supplémentaire
B Marquer les positions des perforations pour le socle du Netcom10
(fig. 8, pos. 1).
B Perforer selon le gabarit (Ø 6 mm).
B Insérer les chevilles dans les perforations et visser les vis jointes
(fig. 8, pos. 2) sur 5 mm.
B Accrocher le socle du Netcom10 et serrer les vis, si nécessaire le
fixer au mur par la perforation supplémentaire (fig. 8, pos. 3).
