Hrvatski
3.2 Električni priključak
UPOZORENJE!
36
OPASNOST ZA ŽIVOT
od električne struje kod otvorenog uređaja.
B Prije nego što otvorite uređaj: Isključite Netcom10 sa
električnog napajanja (izvucite mrežni utikač ili kućni osigurač
odspojite sa električne mreže).
B Netcom10 (prema potrebi sa adapterom) priključiti na strani telefona.
3
2

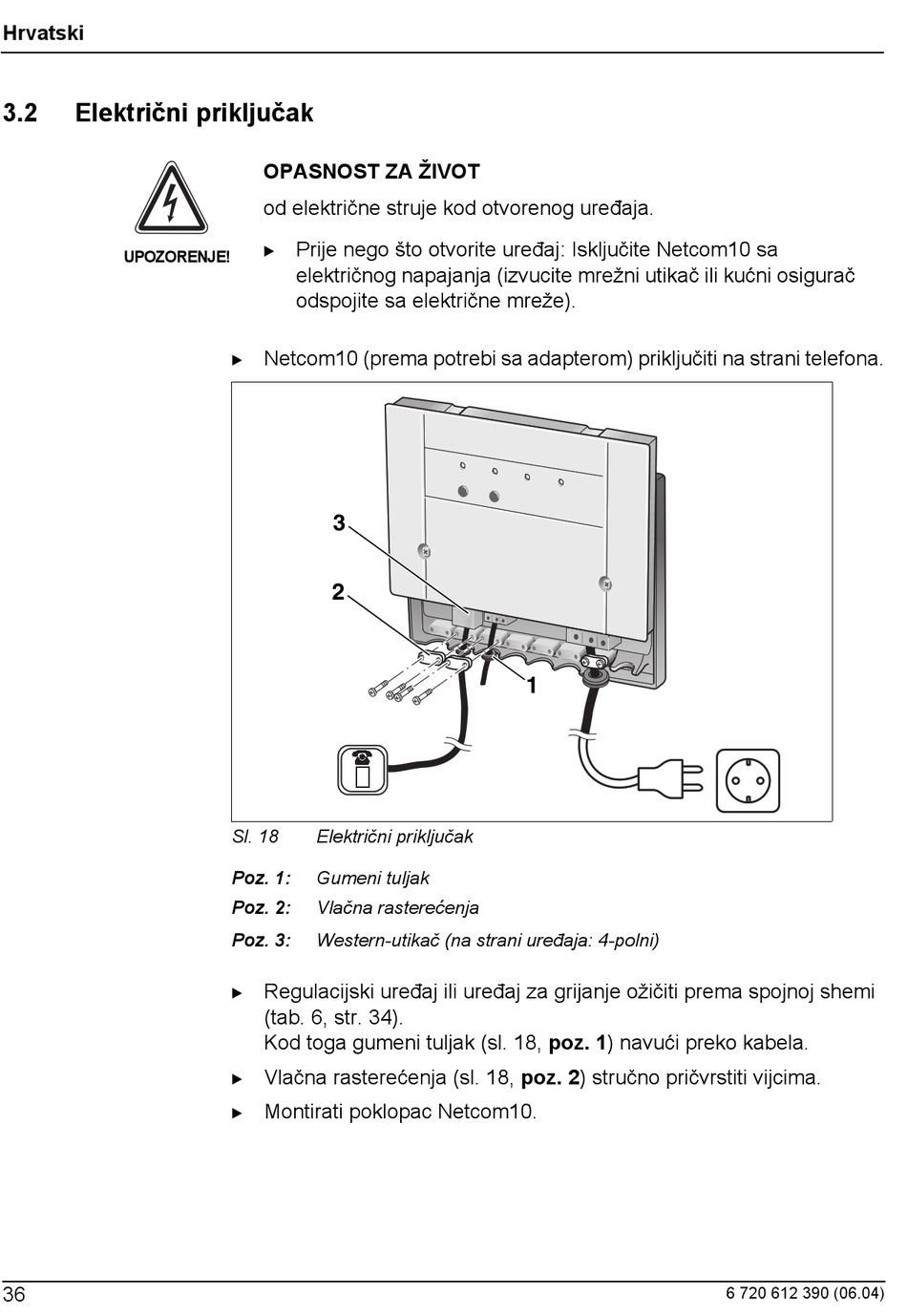

Sl. 18 Električni priključak
Poz. 1: Gumeni tuljak
Poz. 2: Vlačna rasterećenja
Poz. 3: Western-utikač (na strani uređaja: 4-polni)
B Regulacijski uređaj ili uređaj za grijanje ožičiti prema spojnoj shemi
(tab. 6, str. 34).
Kod toga gumeni tuljak (sl. 18, poz. 1) navući preko kabela.
B Vlačna rasterećenja (sl. 18, poz. 2) stručno pričvrstiti vijcima.
B Montirati poklopac Netcom10.
1
6 720 612 390 (06.04)
