3 Szerelés
3.1 Falra szerelés
6 720 612 390 (06.04)
2
1

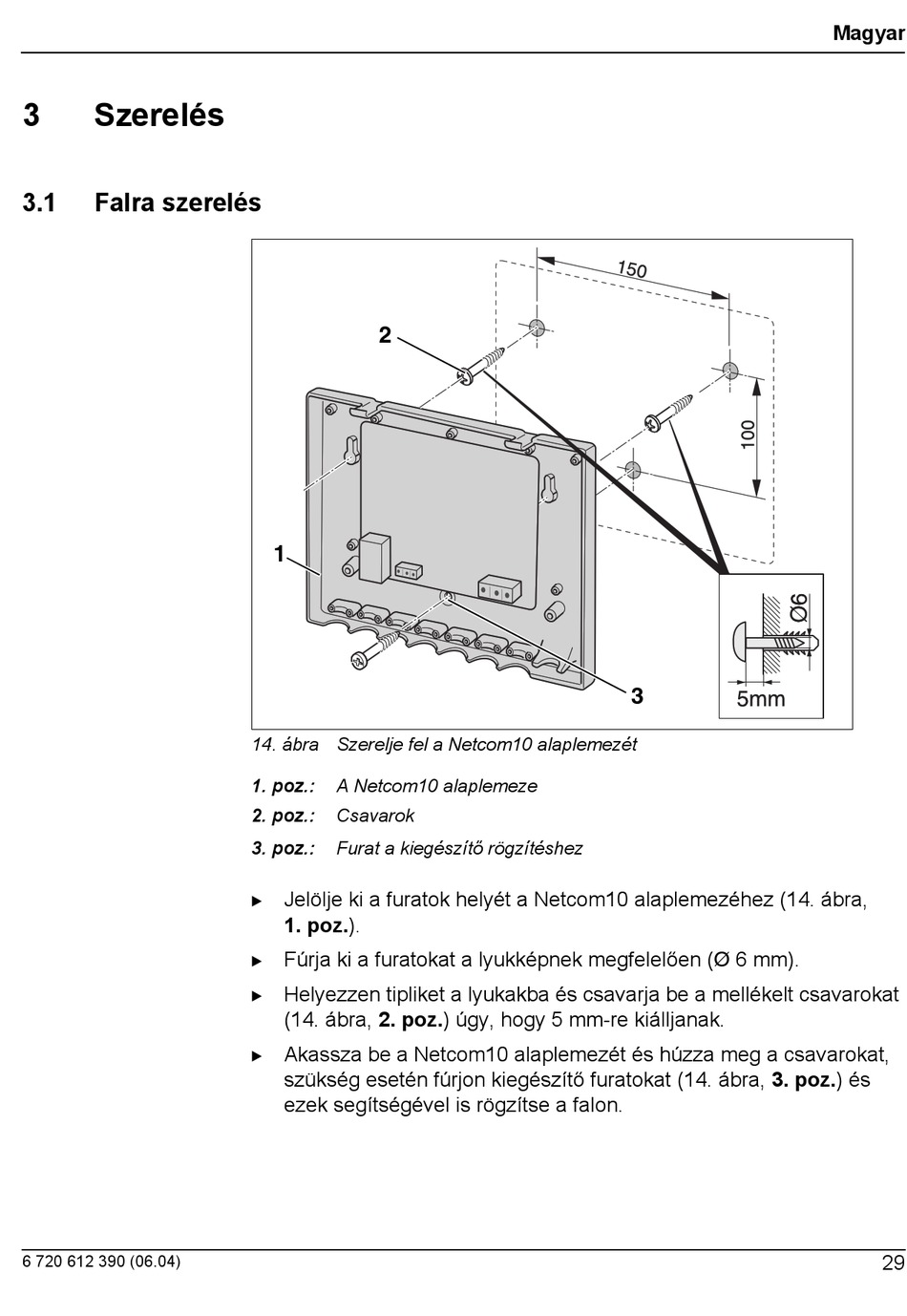

14. ábra Szerelje fel a Netcom10 alaplemezét
1. poz.: A Netcom10 alaplemeze
2. poz.: Csavarok
3. poz.: Furat a kiegészítő rögzítéshez
B Jelölje ki a furatok helyét a Netcom10 alaplemezéhez (14. ábra,
1. poz.).
B Fúrja ki a furatokat a lyukképnek megfelelően (Ø 6 mm).
B Helyezzen tipliket a lyukakba és csavarja be a mellékelt csavarokat
(14. ábra, 2. poz.) úgy, hogy 5 mm-re kiálljanak.
B Akassza be a Netcom10 alaplemezét és húzza meg a csavarokat,
szükség esetén fúrjon kiegészítő furatokat (14. ábra, 3. poz.) és
ezek segítségével is rögzítse a falon.
