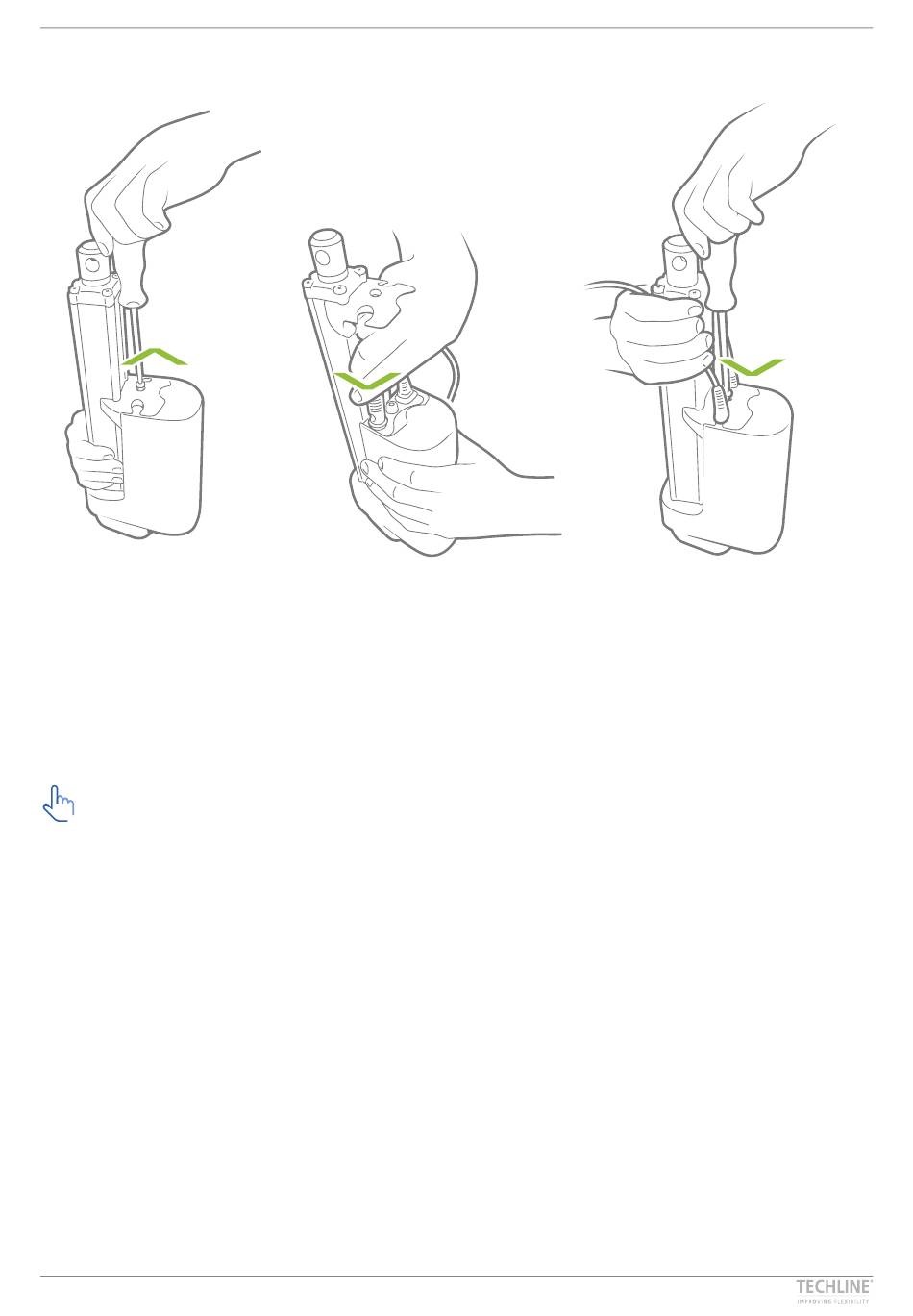

Montage der Kabel
1� Schrauben Sie den
Deckel ab und
entfernen Sie die
beiden Blindstop-
fen.
Wenn Sie die Kabel an einem LINAK
geschieht, um die Stecker und Pins zu schützen. Bevor das neue Kabel montiert wird, empfeh-
len wir, die Buchse mit Vaseline
fache Montage zu gewährleisten. Bitte stellen Sie sicher, dass der Stecker an der richtigen Stelle
sitzt und vollständig eingedrückt ist, bevor der Kabeldeckel montiert wird.
Entfernen Sie das verzinnte Kabelende, wenn das Kabelende mechanisch angeschlossen ist.
Das verzinnte Ende darf nur verwendet werden, wenn eine Lötverbindung hergestellt wird.
Bitte beachten Sie, dass die Stecker beschädigt werden können, wenn die Kabel mehr als 3 Mal
montiert und demontiert werden. Wir empfehlen daher, solche Kabel zu entsorgen und zu
ersetzen. Beachten Sie auch, dass die Kabel nicht zum Tragen des Antriebs verwendet werden
sollten.
Wir empfehlen, einige Vorsichtsmaßnahmen zu treffen und die Kabelanschlüsse so zu gestal-
ten, dass sich das Kabelende in einem geschlossenen, geschützten Bereich befindet, um den
hohen IP-Schutz zu gewährleisten.
2� Stecken Sie das
Stromkabel und/
oder das Signalka-
bel ein.
Antrieb austauschen, ist es wichtig, dass dies sorgfältig
®
zu fetten, um den hohen IP-Schutz zu erhalten und eine ein-
®
LA77 | 23
3� Schieben Sie den Deckel
auf den Antrieb.
Das Drehmoment der
Deckelschraube beträgt
ca. 3,5 ± 0,3 Nm
TORX 25IP
