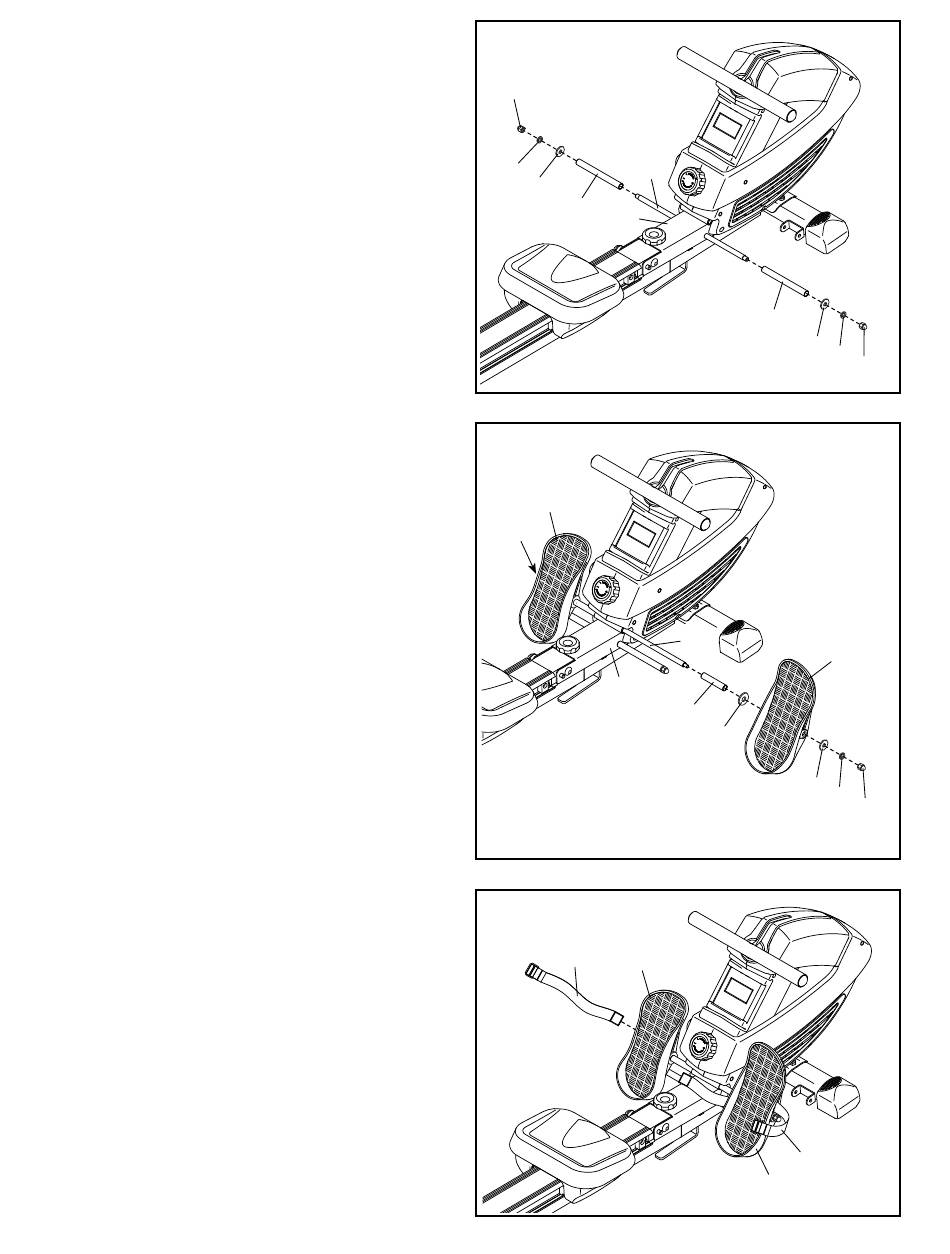

11. Identifizieren Sie den Anschlagstab (35), der
etwas kürzer als die Pedalachse (nicht abgebil-
det) ist.
Stecken Sie den Anschlagstab (35) in den
Rahmen (39) und zentrieren ihn.
Als Nächstes schieben Sie einen Pedalanschlag
(34), eine M8 x 20mm Unterlegscheibe (16) und
einen M8 Federring (15) auf beide Seiten des
Anschlagstabs (35).
Dann ziehen Sie an beiden Enden des
Anschlagstabs (35) gleichzeitig je eine M8
Hutmutter (31) fest.
12. Stecken Sie die Pedalachse (58) in das
geschweißte Rohr am Rahmen (39) und zentrie-
ren diese.
Als Nächstes schieben Sie einen Pedal-
Abstandhalter (32) und eine M13 x 22mm Unter-
legscheibe (33) auf jedes Ende der Pedalachse
(58) (nur eine Seite ist abgebildet).
Als Nächstes identifizieren Sie das rechte Pedal
(30) und das linke Pedal (57). Schieben Sie das
rechte Pedal auf die rechte Seite der Pedalachse
(58) und schieben Sie das linke Pedal auf die
linke Seite der Pedalachse.
Als Nächstes schieben Sie je eine M8 x 20mm
Unterlegscheibe (16) und einen M8 Federring
(15) auf beide Seiten der Pedalachse (58) (nur
eine Seite ist abgebildet).
Dann ziehen Sie gleichzeitig an beiden Enden
der Pedalachse (58) eine M8 Hutmutter (31) fest.
13. Führen Sie einen Pedalriemen (29) wie abge-
bildet durch das rechte Pedal (30). Dann führen
Sie das Ende des Pedalriemens durch die
Schnalle am Pedalriemen.
Befestigen Sie den anderen Pedalriemen (29)
auf die gleiche Weise am linken Pedal (57).
11
31
35
15
16
34
39
12
57
31
39
13
29
57
11
34
16
15
31
58
30
32
33
16
15
31
29
30
